Objekt
Der Node bietet Ihnen hier drei verschiedene Modi an:

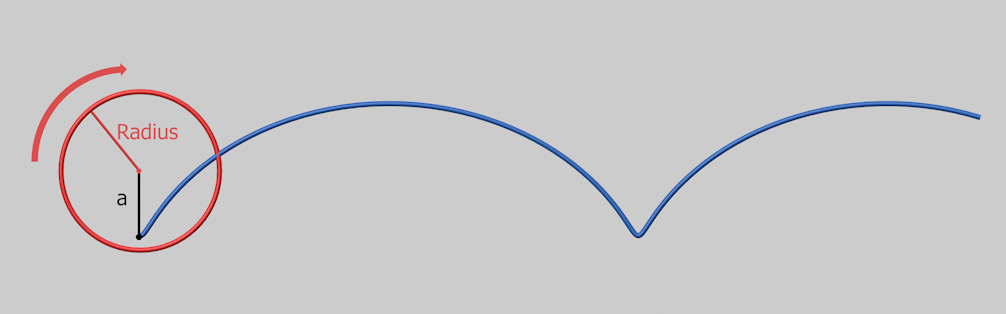

Zykloide: Die einfache Zykloide entsteht durch einen abrollenden Kreis (mit dem gewählten Radius), in dem ein Punkt nachgezeichnet wird (mit dem Abstand a).
Erzeugung einer Zykloidkurve.

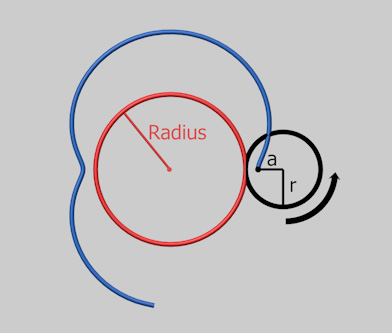

Epizykloide: Bei der Epizykloide handelt es sich um eine Abrollkurve eines Kreises (Radius r), der sich außerhalb eines zweiten (meist) größeren Kreises (mit Radius) bewegt
Erstellung einer Epizykloide.

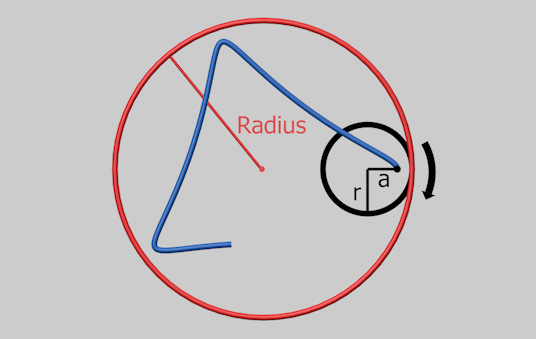

Hypozykloide: Bei der Hypozykloide handelt es sich um eine Abrollkurve eines Kreises (Radius r), der sich innerhalb eines zweiten (meist) größeren Kreises (mit Radius) bewegt
Erzeugung einer Hypozykloide.
Der Radius der Hauptkreises.
Der Radius des Sekundärkreises, der nur für Epizykloide und Hypozykloide benötigt wird.
Der Abstand des nachverfolgten Punkts vom Mittelpunkt des Hauptkreises (Typ Zykloide), bzw. der Abstand vom Mittelpunkt des Sekundärkreises (bei den Typen Epizykloide und Hypozykloide)
Mit diesen Werten bestimmen Sie Start- und Endposition des abrollenden Kreises. Es gibt einen kleinen, aber entscheidenden Unterschied zwischen Zykloide einerseits und Hypo- und Epizykloide andererseits.
Bei der Zykloide geben Sie hier den Winkelstart- und -endpunkt des rollenden Kreises an.
Bei der Epi- und Hypozykloide handelt es sich um den Startpunkt auf dem feststehenden Kreis. Allerdings beginnt der rollende Kreis nach wie vor bei 0°. Betrachten Sie diesen Winkelbereich einfach als den Bereich, in dem die Rollkurve sichtbar wird
Hier legen Sie die räumliche Ebene fest, in der der Spline gezeichnet wird.
Durch Aktivierung dieser Option wird die Reihenfolge der Punkte am Spline umgekehrt.
