Vektor-Constraint
Mittels dieses Tags kann eine Achse der Punktewolke an die des Welt- bzw. Objekt Tracker-Koordinatensystems gebunden und –noch wichtiger – die Skalierung der Punktewolke verbindlich festgelegt werden.
Sie kalibrieren mit dem Tag folgendermaßen (2 Wege):
-

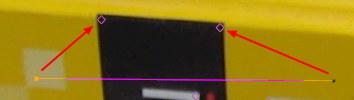

Sie erzeugen das Tag für das entsprechende Motion Tracker- oder Objekt Tracker-Objekt. In der Mitte der Ansicht wird eine an den beiden Endpunkten anfassbare Achse eingeblendet. Ziehen Sie diese auf entsprechende 2 Tracks bzw. 2 Features, die die Welt- bzw. Objektachse festlegen sollen:
Sobald Sie jetzt in den Tag-Einstellungen die entsprechende Achse festlegen, wird die Punkte-Wolke entsprechend ausgerichtet. Bei Angabe der Länge (also der wahren Länge in der Realität, bei einer Tischkante also z.B. 100cm) wird sie auch korrekt skaliert.
- Wählen Sie das Werkzeug Vektor-Constraints erstellen (Hauptmenü: Tracker/Constraints) und klicken Sie mit dem Werkzeug auf den gewünschten Track. Es wird dann automatisch ein Vektor-Constraints-Tag mit verknüpften, zu den Tracks passenden Null-Objekten erzeugt.
Sie finden hier eine Beispielszene mit vergebenem Tag.
Der Befehl, um ein Vektor-Constraint-Tag mit passend verknüpften Features zu erstellen (s. vorherigen Absatz).
