Selecciones Polígonos
Aquí, la etiqueta del generador estaba en el campo Selección de la etiqueta de textura. R1 también podría haber sido colocado allí (ver más abajo).
Sería práctico si los materiales se pueden asignar por separado a la carcasa, las superficies de las tapas y las superficies de bisel. Esto se puede hacer de una de dos maneras:
- Puede habilitar la opción correspondiente en el menú Selecciones de polígono, que creará una etiqueta de Selección de polígono. Esta etiqueta puede, por ejemplo, colocarse en el campo de Selección de la etiqueta de textura.
- Alternativamente, puede ingresar la abreviatura respectiva, que se muestra a la derecha de la lista de selección, en la etiqueta Textura, por ejemplo.
Esto restringirá el material a las regiones seleccionadas.
Las etiquetas de generador que se crean (se marcarán en consecuencia en el icono) no se pueden eliminar ni copiar directamente, pero se pueden arrastrar a los campos respectivos. Cuando se convierte el generador, se crearán todas las etiquetas de selección.
Las selecciones de borde (como etiqueta o abreviatura) pueden, por ejemplo, usarse en el Deformador de bisel(Selección). Estos bordes se pueden biselar nuevamente por separado.
El caparazón está formado por las superficies del objeto sin superficies de bisel o tapas.
Las superficies de las tapas están formadas por las superficies del extremo plano.
Para estas y las siguientes configuraciones, se aplicarán los valores de Inicio y Fin. Se pueden crear tapas / superficies de bisel al principio y / o al final del objeto generado por las splines. Es por eso que las siguientes configuraciones tienen valores de Inicio y Fin, por ejemplo, para que se les puedan asignar materiales separados.
Las superficies de bisel son superficies que conforman la transición entre la cubierta y las superficies de las tapas. Si no hay bisel (Tamaño = 0) no se crearán superficies.
Estas selecciones de bordes están formadas por los bordes entre la carcasa y las superficies de bisel.
Estas selecciones de bordes están formadas por los bordes entre las superficies de bisel y las superficies de las tapas.

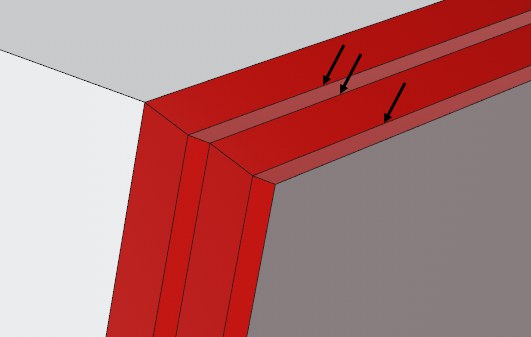

Estas dos opciones solo están disponibles si Forma de bisel está configurado en Paso. Los siguientes bordes se guardarán guardados por separado como etiquetas de Selección de bordes para las mayúsculas iniciales y finales:
Aristas Guardadas si Paso se establece en 2.
