Corte Plano

Como su nombre indica, los cortes de la herramienta Cortar Plano serán a través de la superficie de un plano (también en varios objetos seleccionados). La herramienta se puede utilizar de forma interactiva: Después de que el plano haya cortado en la Vista, se puede mover y girar libremente (los ajustes de herramienta interactiva en el Gestor de Atributos sólo son parcialmente modificables). Esta herramienta se utiliza a menudo para el modelado arquitectónico en particular.

La línea de corte o manipulador (véase más adelante) permanecerá visible y con ello regulable en todas las Vistas hasta que cambies de herramienta o se pulse la tecla Esc. Esto completará el proceso de corte.

La función Cortar Plano está diseñada principalmente para el modelado técnico y menos para el modelado orgánico y se puede utilizar para cortar objetos poligonales en los tres modos de componentes (Puntos, Aristas, Polígonos).

Utilización

La descripción de la herramienta Cortar Plano se realiza basándose en el Modo Plano Libre (se explican los otros modos en otra parte).

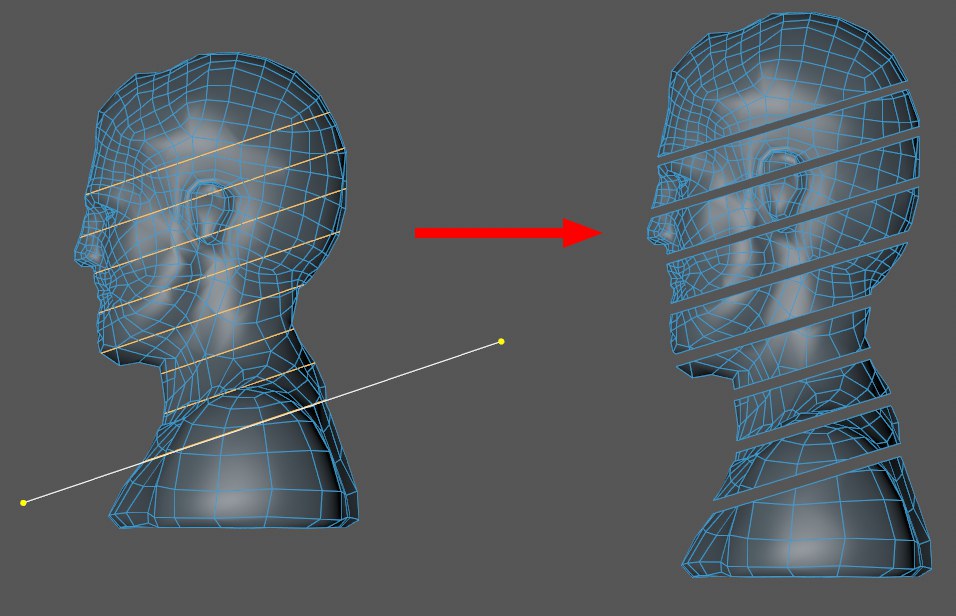

Haz clic y arrastra una línea de corte (o crea una con dos clics del ratón). Esto representa el plano de corte que cortará a través del objeto en la dirección de vista.

La línea de corte se ajustará a polígonos, aristas o puntos, o colocada libremente en el espacio. Tan pronto como la línea se haya creado se puede ajustar después (en la misma vista) utilizando los puntos de control en sus extremos o moverse haciendo clic y arrastrando la línea misma.

Si se cambian las vistas (la línea se muestra en todas las vistas) o los valores del Gestor de Atributos Posición Plano / Rotación Plano, el plano será reemplazado por un manipulador, que se puede utilizar para posicionar libremente y rotar el plano (que se encuentra en la banda rotacional verde):

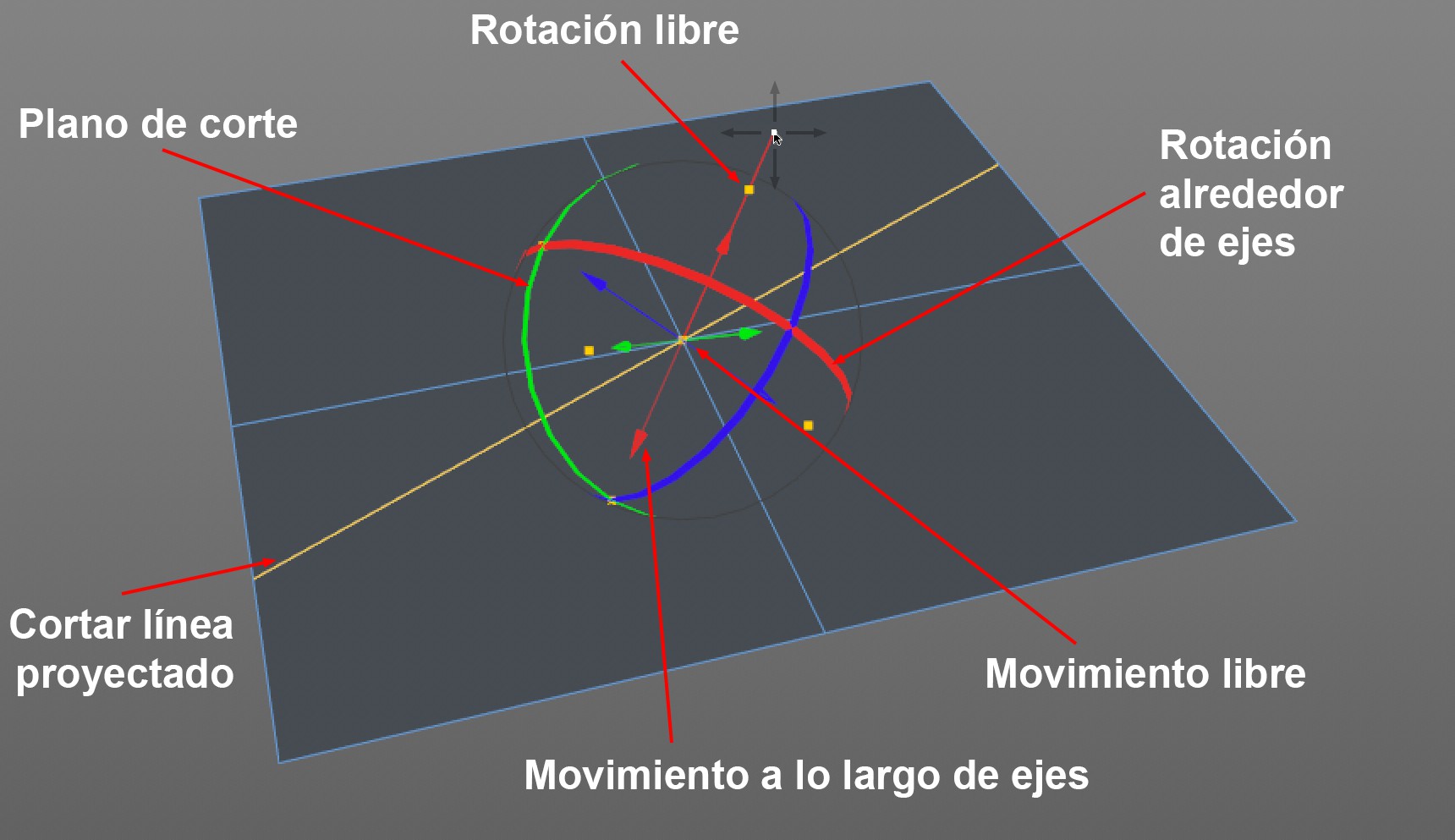

Aquí encontrarás una serie de manejadores (el auto-ajuste funciona para todos, con la excepción de los ejes móviles):

• Mover manejador desde el centro del manipulador. El manipulador se puede mover mientras se mantiene una orientación del plano constante.
• Los ejes puede agarrarse, por lo que el manipulador se mueve a lo largo del eje respectivo.
• Las bandas de rotación puede agarrarse, por lo que el manipulador gira alrededor del eje del mismo color.
• Los manejadores (puntos naranja), donde se cruzan las bandas de rotación puede agarrarse, con lo que se ampliará el eje respectivo. El eje ampliado se puede ajustar a cualquier elemento del objeto por auto-ajuste. Esto funciona mejor con los atajos de teclado que se describen a continuación.
• La línea de corte proyectada puede agarrarse y moverse perpendicular al plano de corte.

Las siguientes combinaciones de teclas están disponibles:

• Ctrl/Cmd+agarrar la línea de corte (antes de que el manipulador se muestre) cerrará el corte seleccionado y moverá la línea de corte paralela para un nuevo corte.
• Shift+agarrar la línea de corte proyectada hará girar el plano de corte libremente desde el punto central del manipulador.
• Shift+mover los manejadores en las bandas de rotación que se cruzan: gira alrededor de una de las bandas de rotación cruzada (esto se puede ver cuando se pasa sobre el punto mientras se pulsa la tecla Shift; se ocultará la otra banda).
• Shift + Ctrl/Cmd+mover los manejadores en las bandas de rotación que se cruzan: gira alrededor de la otra banda de intersección (esto se puede ver cuando se pasa sobre el punto mientras se pulsa la tecla Shift; la otra banda se ocultará).
