La tâche du connecteur est, comme son nom l'indique, de connecter des objets au sein du système de simulation. Il peut s'agir en partie de la propriété Ceinture tissu et Ceinture corde, mais cela permettrait de relier des objets simulés à des objets non simulés.

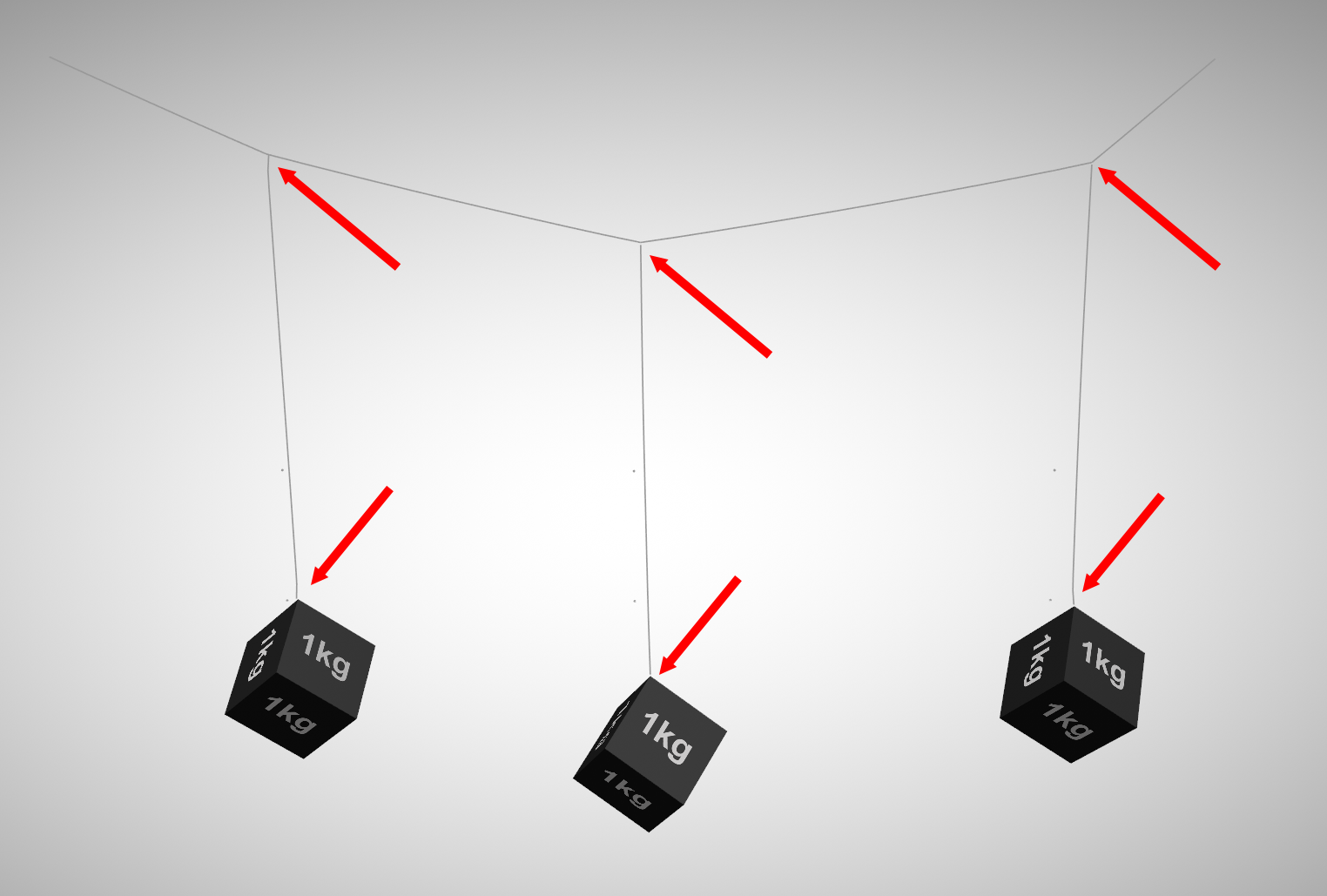

La propriété connecteur, quant à elle, relie les objets simulés les uns aux autres, par exemple les objets portant une propriété Tissu à d'autres objets portant une propriété Tissu / Corde. Dans la scène suivante, la corde horizontale est attachée à un point final et le reste du système se déplace en fonction des forces opposées.

Dans cette scène, il y a 4 splines : la corde qui pend en croix, et les 3 cordes verticales auxquelles sont suspendus les cubes. Les 3 splines verticales ont chacune une propriété Connecteur qui leur est attribuée. Cela crée des contraintes de connexion sur les points marqués et permet de s'assurer que les splines verticales sont connectées à la corde horizontale et à un cube (les 4 splines peuvent également être combinées en une seule, l'option Même Objet devant être activée dans la propriété Connecteur pour que les segments de spline puissent être connectés).

L'objet Connecteur possède les propriétés spéciales suivantes :

• Les contraintes des connecteurs sont créées sur la base de distances contrôlables, c'est-à-dire que la distance d'un point à un autre définit si une contrainte doit être créée à cet endroit.
• Les contraintes peuvent également être créées en des points du même objet. Ici, vous pouvez agir sur les plis ou créer de la rigidité.
• Les contraintes des connecteurs peuvent se déchirer à partir d'une certaine élongation.
• La détection des collisions entre les points connectés est désactivée (de sorte que pour une connexion étroite, la longueur souhaitée peut être définie sur 0 et le positionnement peut être effectué de point à point).

Opération

Après avoir assigné la propriété Connecteur, les contraintes correspondantes doivent d'abord être créées. Pour ce faire, cliquez sur le bouton Créer dans l'onglet Propriété. Si le rayon de recherche est suffisamment grand, des contraintes seront créées entre les points et affichées sous forme de lignes jaunes dans la fenêtre de visualisation : par défaut, toujours lorsque la propriété est sélectionnée.

Conseils et astuces

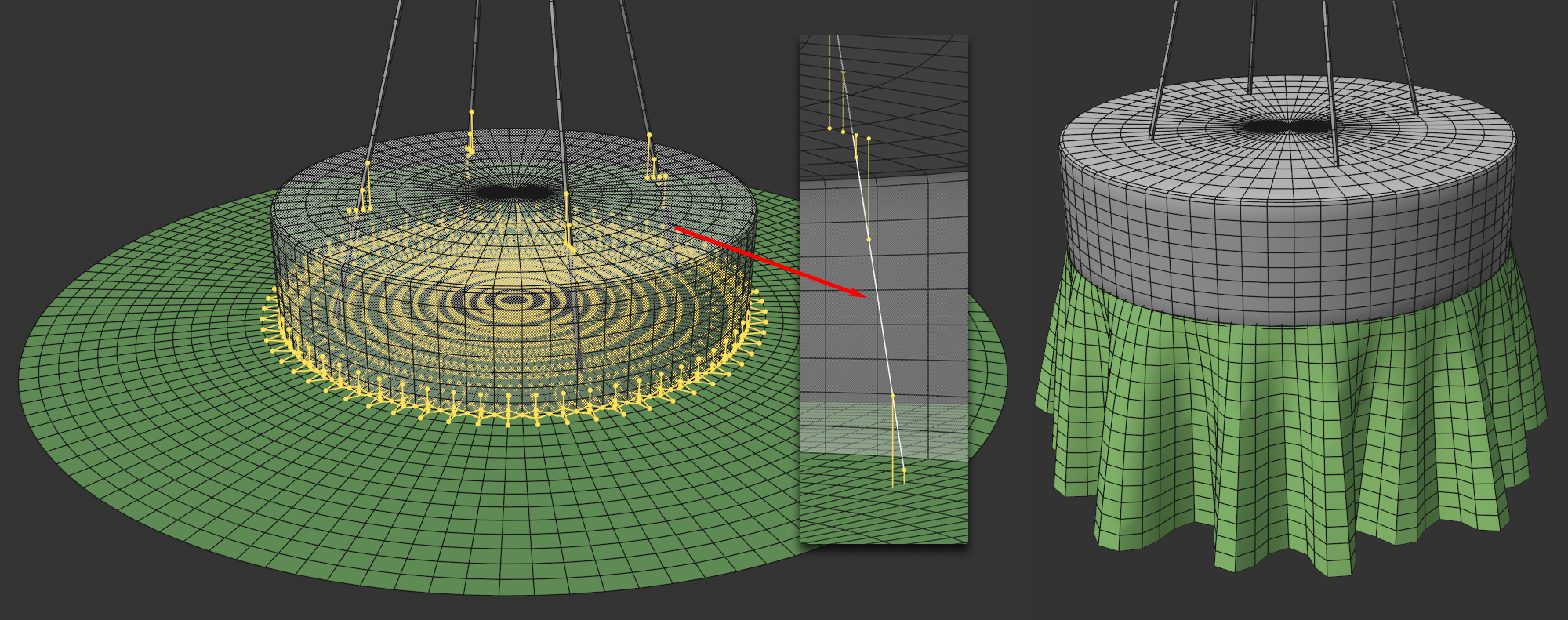

Lors de la connexion de corps rigides avec des cordes ou des tissus, il est possible d'éviter les lacunes visibles en permettant aux splines des cordes ou aux maillages des tissus de dépasser dans le corps rigide (dans les versions précédentes, ces objets ne pouvaient pas se chevaucher sans problème). Si les connecteurs sont actifs, les points connectés seront ignorés en ce qui concerne les collisions. Dans ce cas, les chevauchements ne posent pas de problème.
