Oggetto Rilievo

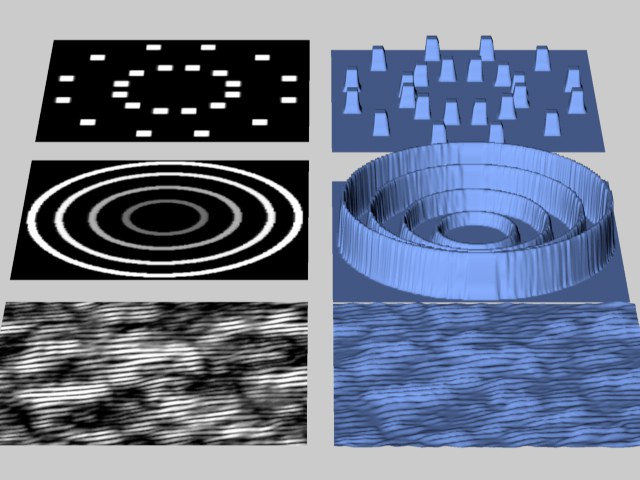

La mappa di rilievo interpreta le diverse scale di grigio all’interno dell’immagine scelta come valori di altitudine. Se selezionate un’immagine a colori, la scala di grigio viene formata in base ai valori medi di rosso, verde e blu della bitmap. Più chiaro è il pixel, più alta sarà l’elevazione; più scuro è il pixel, più a fondo andrà nella scena. In altre parole, le zone scure identificano le valli, quelle chiare le montagne.

Modifica Interattiva

Il rilievo inizialmente ha tre maniglie:

• Trascinate la maniglia (1) per cambiare la larghezza (X);
• Trascinate la maniglia (2) per cambiare l’altezza (Y);
• Trascinate la maniglia (3) per cambiare la profondità (Z).

  Le maniglie della primitiva rilievo.

Se abilitate Sferica, compariranno solo due maniglie:

• Trascinate la maniglia (4) per cambiare il raggio del globo (metà della larghezza, il primo valore Dimensione);
• Trascinate la maniglia (5) per cambiare l’altezza dell’elevazione (altezza, il secondo valore Dimensione).

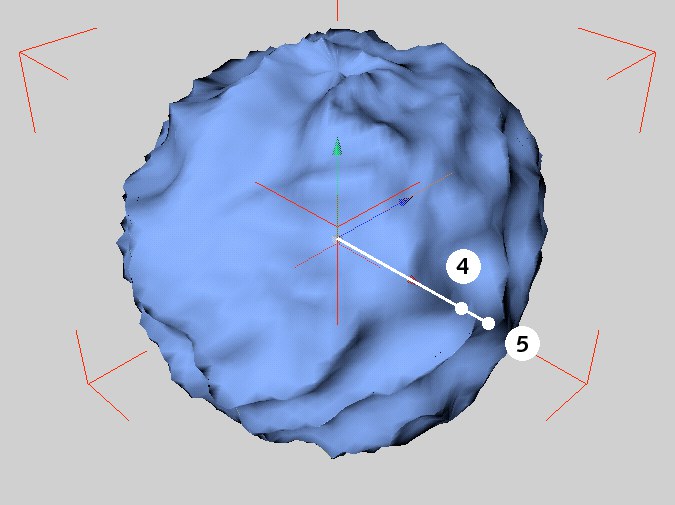

  Maniglie alternative per la primitiva rilievo.
