Strumento Smussatura
Importante: il nuovissimo strumento Smussatura ha ben poco in comune con il vecchio strumento, e non c'è quasi più nulla da migliorare! Lo strumento Smussatura trasforma bordi e angoli grezzi in elementi di forma arrotondata, appiattita e levigata.
Le varie modalità componente permettono di ottenere i seguenti risultati:
La smussatura funziona diversamente per ciascuna modalità dei componenti.

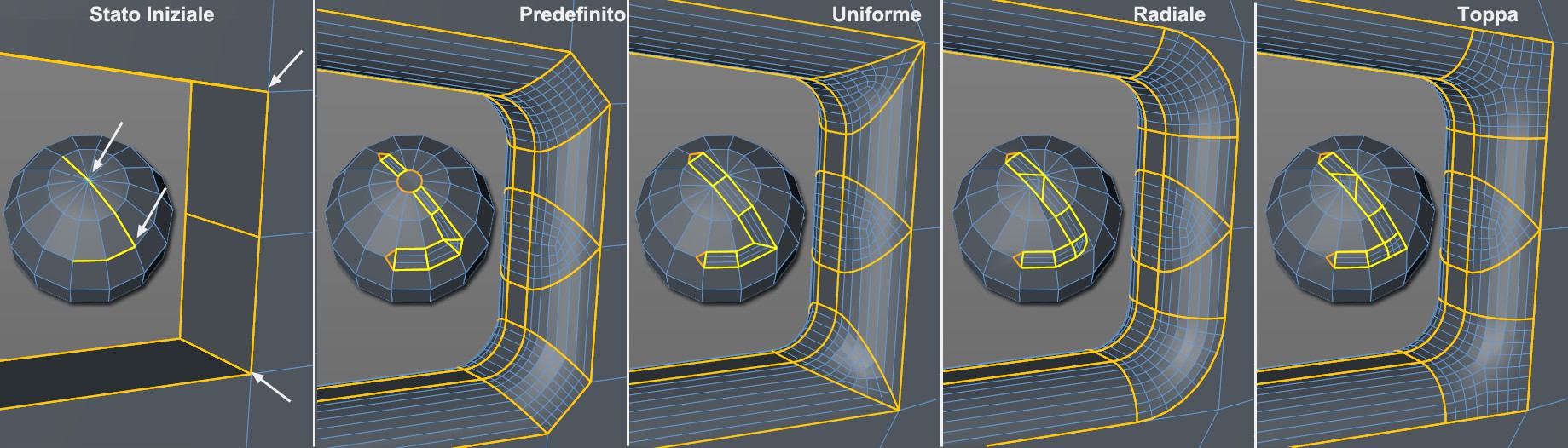

L’effetto creato dallo strumento Smussatura su punti, bordi e poligoni viene spiegato nella descrizione dei singoli settaggi. Ecco un assaggio delle possibili smussature dei bordi:
Varie modalità di smussatura dei bordi.
Utilizzo

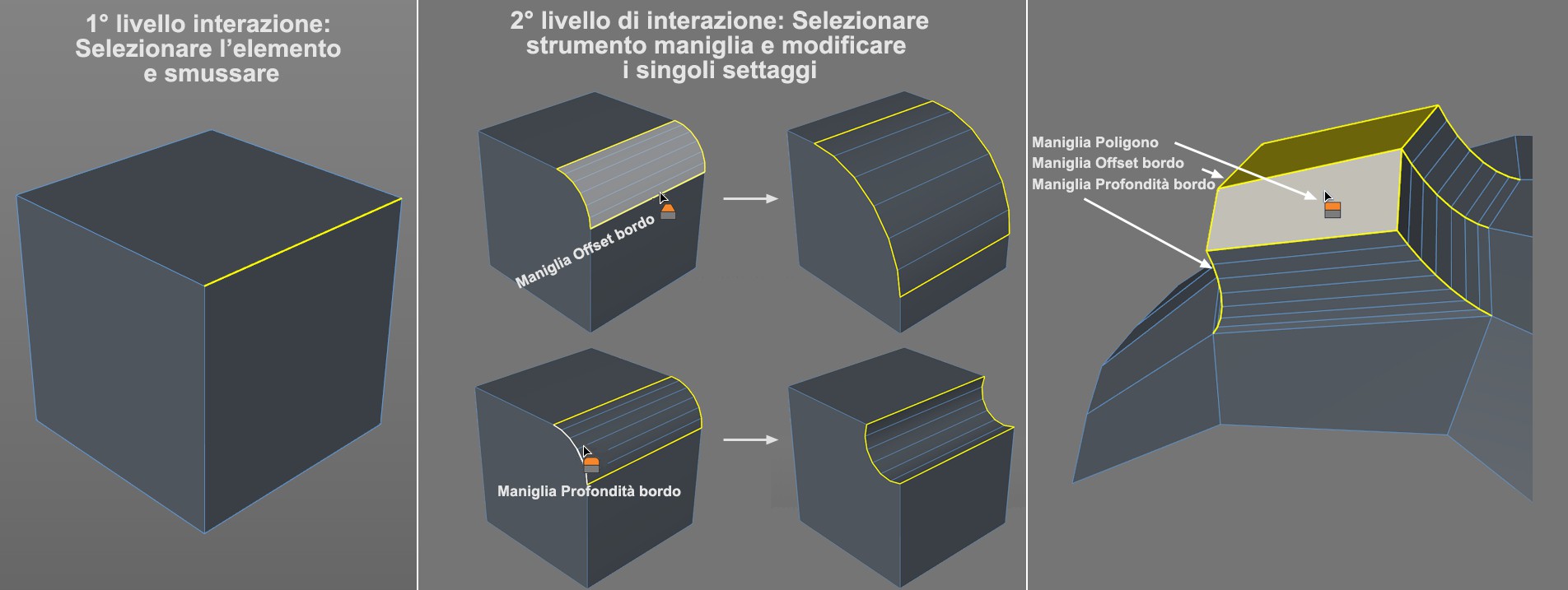

Nota le varie icone delle maniglie degli strumenti.
Lo strumento Smussatura ha due livelli di interattività integrati che funzionano in questo modo:
- In primo luogo, cliccate e trascinate nella Viewport per smussare gli elementi selezionati (solo Offset sarà modificato interattivamente). Rilasciate il pulsante del mouse.
- Nella fase successiva è possibile modificare interattivamente i settaggi Offset e Profondità dello strumento, cliccando e trascinando le relative maniglie colorate.
Lo strumento ha 3 maniglie bianche in modalità Usa Bordo che vengono visualizzate nella viewport (le altre modalità sono simili):
- Quelle presenti su entrambi i bordi esterni, create dal valore di Offset dal bordo originale (Maniglia Offset Bordo).
- Quelle sui nuovi profili del bordo che sono posizionate perpendicolarmente alle maniglie precedentemente descritte, che possono essere utilizzate per regolare la Profondità (Maniglia Profondità Bordo).
- La maniglia dei poligoni, visibile solo in modalità Usa Poligono, utilizzata per regolare l’Estrusione
In modalità Usa Poligono sono disponibili le seguenti funzioni speciali:
- Se si afferra un lato del poligono bianco, Offset e Estrusione possono essere regolati separatamente, trascinando il mouse in senso orizzontale e verticale, rispettivamente.
- Se la superficie di un poligono viene afferrata, Offset e Estrusione possono essere regolati contemporaneamente e in modo proporzionale tra loro trascinando il mouse.
-
È possibile smussare interattivamente premendo il pulsante sinistro del mouse + uno dei tasti seguenti (spostare il mouse a sinistra o a destra in una zona vuota della Viewport):
- Ctrl/Cmd: l'estrusione sarà variata (solo in modalità Usa Poligono)
- Shift: l'offset sarà variato
- Nessun tasto chiave: Offset e Estrusione saranno variati contemporaneamente
In modalità Usa Bordo sono disponibili le seguenti funzioni speciali:

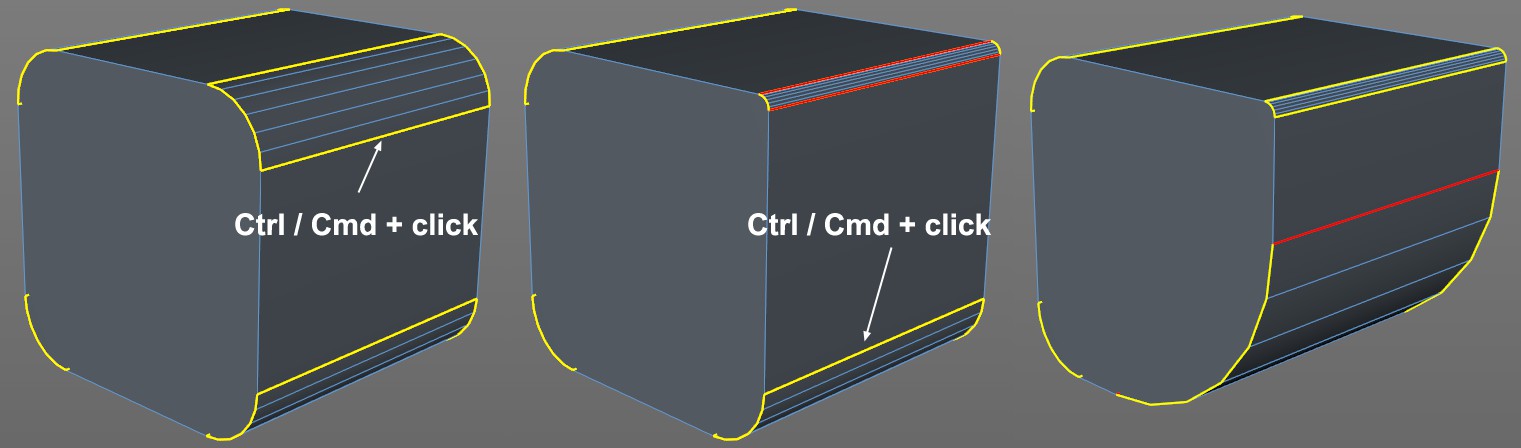

- Ctrl/Cmd:+clic su bordo bianco permette di effettuare sub-selezioni (di nuovo Ctrl/Cmd:+clic per deselezionare; Clicca su un'area vuota per deselezionare tutto), il che vi permette di definire l’Offset separatamente per i bordi sub-selezionati (sia utilizzando il mouse o direttamente nel settaggio Offset della Gestione Attributi):
Usare la sub-selezione per definire diversi Offset dei singoli bordi, senza dover lasciare lo strumento per eseguire una nuova selezione.
È inoltre possibile impostare i valori per i singoli bordi separatamente senza fare delle sub-selezioni premendo il tasto Ctrl/Cmd
- Se avete fatto una sub-selezione e selezionato un altro bordo bianco (con un valore di Offset) differente utilizzando il tasto Ctrl/Cmd, entrambi i profili di Offset saranno modificati proporzionalmente - non con lo stesso valore.
