UV 편집 메뉴

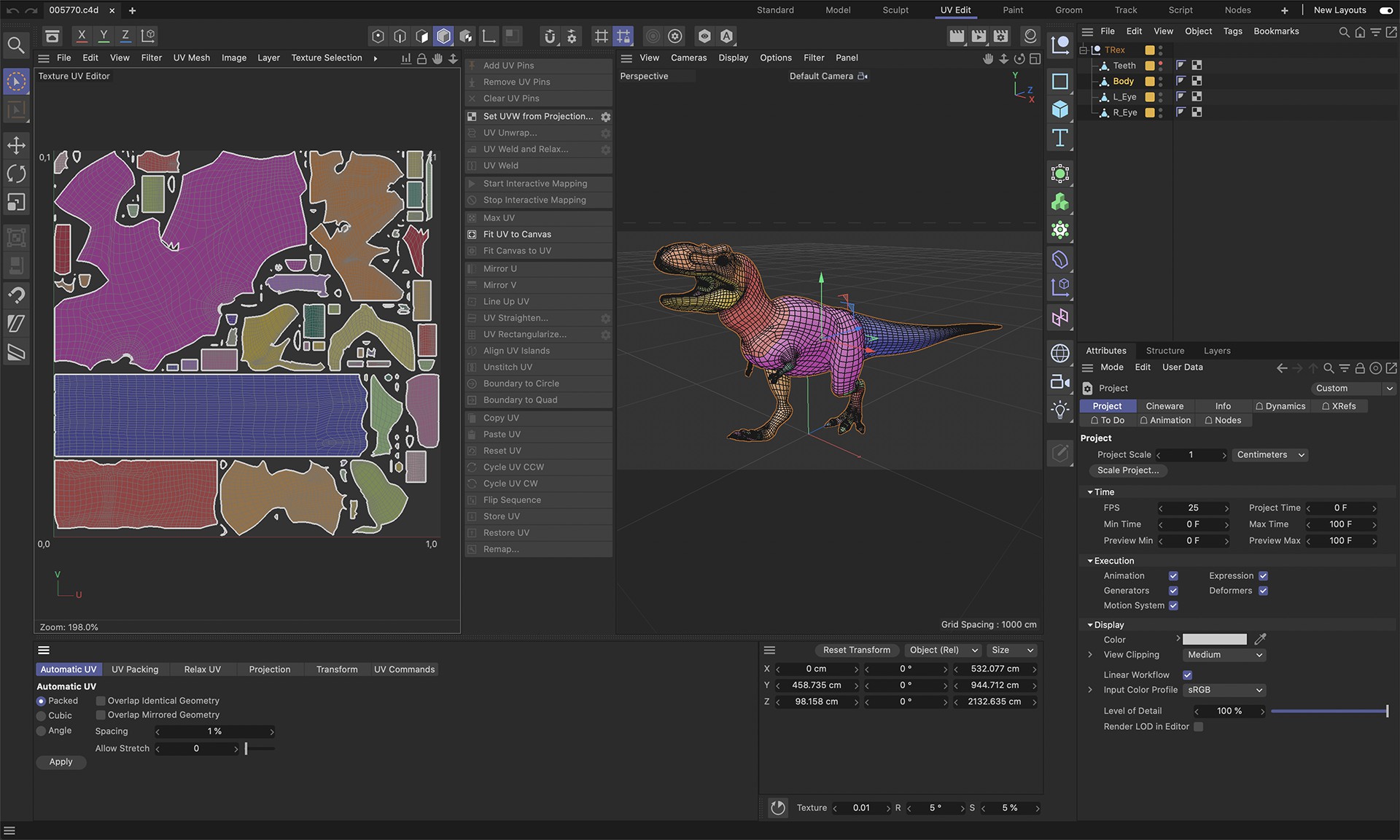

UV 편집에 대한 디폴트 레이아웃을 열기 위해서는 윈도우 / 사용자 지정 / 레이아웃 / UV 편집을 선택합니다.

UV 편집에 대한 디폴트 레이아웃.

텍스쳐 UV 에디터는 어떤 오브젝트의 모양이든 고품질의 UV 메쉬 생성이 가능하도록 하는 강력한 통합 UV 편집기를 자랑합니다.

그러나 UV를 편집 전에 오브젝트가 실제 UV를 가지고 있는지 확인하여야 합니다(필요한 경우 BodyPaint 3D가 UV를 생성하도록 할 수 있습니다). 또한 오브젝트의 텍스쳐가 UVW 맵핑을 사용하여야 합니다.

UVW 맵핑의 두 가지 주요 장점은 다음과 같습니다:

예를 들어 헤드 모델에 턱수염을 페인팅하고자 한다고 가정해 보십시오. 그러나 UV 폴리곤들이 너무 작아서(가령 몇 개 안되는 텍스쳐 픽셀을 커버) 픽셀화 없이는 헤어를 페인팅할 수 없습니다. 한 가지 해결책은 턱수염에 대한 UV 폴리곤을 선택하고 텍스쳐의 사용되지 않는 부분으로 이동하고 크게 확대하는 것입니다. UV 폴리곤들은 보다 많은 텍스쳐 픽셀을 커버할 것이며 텍스쳐의 이전 위치에서 가능했던 것보다 더욱 디테일한 페인팅을 가능하게 합니다.

UV 메쉬를 최적화하고 겹침을 제거하는 커맨드들이 있습니다. 간략히 UV 편집기는 걱정없는 페인팅을 위한 우수한 UV 메쉬를 생성하는데 필요한 모든 툴을 제공합니다.

여러분의 프로젝트에 아주 많은 수의 오브젝트, 텍스쳐, 그리고 UVW 태그가 있다고 가정해봅시다. 1개의 텍스쳐(하지만 다수의 텍스쳐 UV 에디터)만 동시에 표시될 수 있는데, 다음 규칙을 적용합니다:

간단하게 각각의 오브젝트를 선택합니다. 그 오브젝트가 다수의 UVW 태그 또는 재질 태그를 가지고 있을 경우, 그 중에 제일 상위의 것이 자동적으로 사용됩니다. 다른 태그를 사용해야 할 경우, 간단히 각각의 UVW 또는 재질 태그를 선택합니다.(자동적으로 이웃한 UVW 태그를 사용하게 됩니다.)

UV 메쉬의 다중 편집

Cinema 4D의 새로운 기능은 여러 UV 태그를 동시에 표시하고 편집하는 기능입니다. UV 에디터에서 선택한 모든 오브젝트 또는 UV 태그의 모든 UV 메쉬가 표시됩니다.

가장 중요한 UV 디스플레이 모드, 선택 및 변형 툴, 지오메트릭 및 레스터화 UV 관리자의 UV 패킹 메뉴 설정은 여러 UV 메쉬에 대해 작동합니다. 다른 명령과 툴이 반드시 작동하는 것은 아닙니다. 회색으로 표시되어 사용할 수 없습니다. 그런 다음 개별 요소(오브젝트 또는 UVW 태그)를 선택하여 사용 가능하게 할 수 있습니다.

Tip:

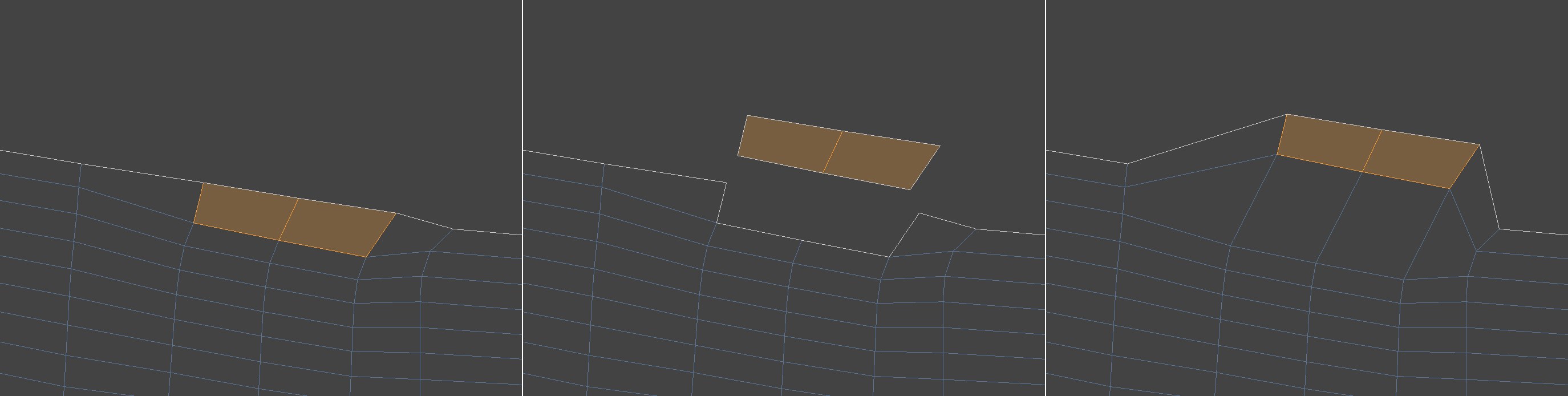

인접한 UV 폴리곤의 UV 포인트는 경계선에 이중으로 존재한다는 점에 유의하세요. UV 폴리곤이 공통 포인트들(폴리곤 메쉬의 경우처럼)을 공유하는 것처럼 보일 수 있지만 UV 포인트는 조화롭게 놓여 있습니다. 이동 명령(중앙 이미지)을 사용하여 UV 메쉬에서 UV 폴리곤을 간단히 제거할 수 있는 이유입니다. 일반적인 폴리곤 메쉬 동작을 원하는 경우, 예를 들어 이동 툴의 면 이웃 유지 옵션을 활성화하세요. 결과는 위 이미지 오른쪽에서 볼 수 있습니다.

다음은 선택항목에 적용됩니다:

UV 메쉬는 무엇입니까?

여러분의 오브젝트가 UV 좌표를 가지고 있다면 UV 폴리곤은 각 오브젝트 폴리곤에 할당됩니다. UV 폴리곤들은 (텍스쳐 비트맵상에) 각자의 독립적인 좌표를 가지고 있으며 이들이 UV 메쉬를 형성합니다.

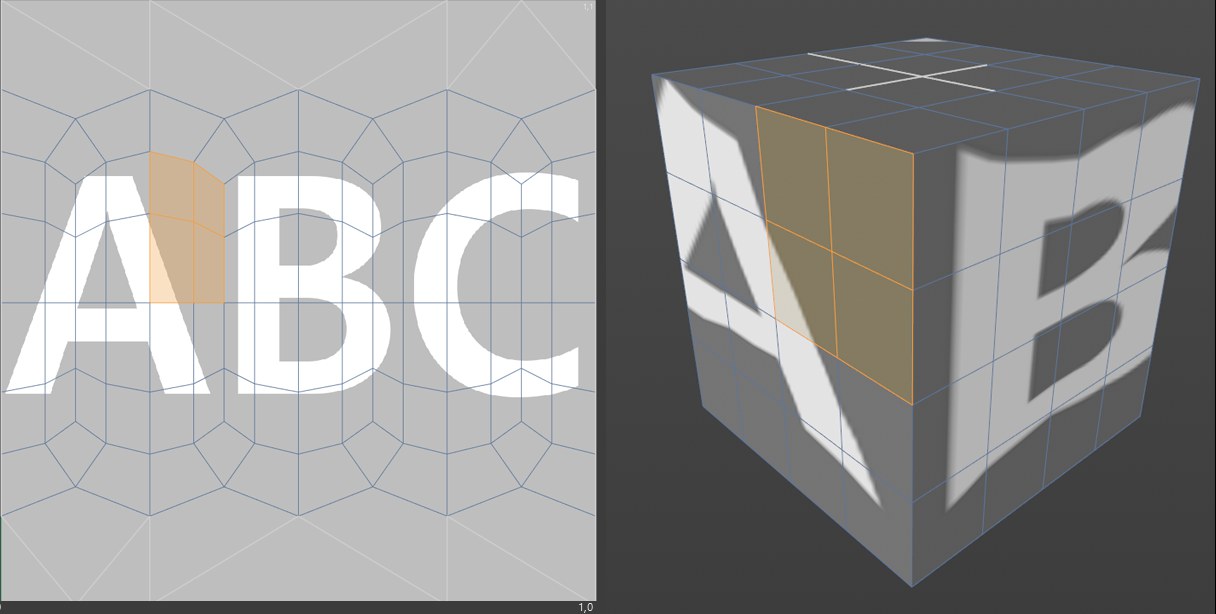

Figure 1. 구 맵핑을 갖는 큐브에 대한 3D 뷰 및 텍스쳐 UV 에디터. 몇몇의 오브젝트 폴리곤 선택.

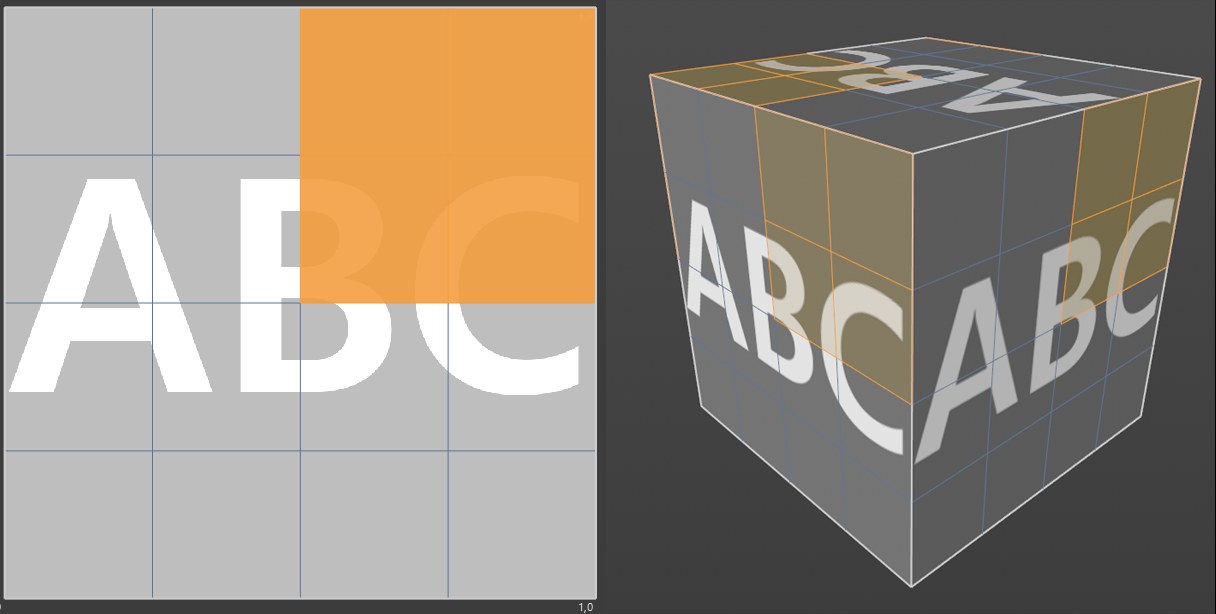

Figure 2. 박스 맵핑을 갖는 큐브에 대한 3D 뷰 및 텍스쳐 UV 에디터. 몇몇의 오브젝트 폴리곤 선택.

구 맵핑 예제에서 각 폴리곤이 각자의 UV 폴리곤을 어떻게 할당하였는지 주목하십시오. 결과적으로 여러분은 큐의 각 면을 각각 페인팅할 수 있습니다.

그림 2(박스 맵핑)에서 여러분은 분리된 UV 폴리곤이 없다는 것을 보실 수 있습니다; 면들을 개별적으로 페인팅할 수 없습니다. 왜냐하면 텍스쳐가 6번, 즉 각 면에 한 번씩 적용되었기 때문입니다. 한 면에 적용된 브러쉬 스트로크는 자동으로 다른 면에 적용되었습니다.

그러나 예제는 구 맵핑의 결함 중 한 가지를 드러냅니다: UV 메쉬가 윗면과 아랫면 근처에서 심하게 일그러져 있습니다. 이러한 영역은 구 프로젝션의 극에서 발생합니다.

이러한 일그러짐은 프로젝션의 기본 원칙에 의한 것입니다: 2차원 표면(텍스쳐)가 3차원 오브젝트에 위치해야 합니다. 일그러짐은 불가피한 것입니다. 야구공 주위에 여러분 자녀들의 좋아하는 스티커를 붙인다고 생각해 보십시오. 세계 지도도 동일한 문제를 가지고 있습니다. 예를 들어 지도상에서 그린랜드는 미국보다 크게 보입니다. 사실 미국은 그린랜드보다 3배 이상 큽니다. 일그러짐은 구의 표면(지구의 표면 등과 같은)이 2차원에서 표현될 때 발생합니다.

그러함에도 불구하고 프로젝션 페인팅을 이용하여 일그러짐 없이 오브젝트를 페인할 수 있습니다.

문제진단: UV 메쉬 표시

텍스쳐 UV 에디터에서 UV 메쉬를 볼 수가 없어요.

UV 포인트 또는 폴리곤이 선택되었는지 확인하십시오(툴 / UV 툴 메뉴에서 이 툴들을 찾으실 수 있습니다).

여러분이 보고자 하는 UV 메쉬의 오브젝트 또는 태그를 클릭합니다.

팁 포즈 몰프 태그의 UV 모드를 사용하여 UV 메쉬를 앞뒤로 완벽하게 전환할 수 있습니다. 또는 ABF와 LSCM 릴렉스 사이.

UV 메쉬를 편집할 수 없으면 무엇을 할 수 있을까요?
