서페이스 분할

서페이스 분할은 캐릭터 모델링에 매우 적절한 툴이지만 그 외의 일반적인 모델링에서도 강력한 모델링 기능을 제공합니다. 포인트나 엣지 웨이팅과 하이퍼넙스의 면 분할과 같은 기능은 고성능 스포츠카에서부터 쉽게 포즈를 잡고 애니메이션을 만들 수 있는 캐릭터까지 어떤 형태라도 만들 수 있게 합니다.

서페이스 분할은 또한 복잡한 오브젝트도 상대적으로 적은 컨트롤 포인트로 만들어낼 수 있으므로 애니메이션에도 아주 적합합니다. PLA나 소프트 IK 등을 사용해서 오브젝트를 애니메이션 시킬 경우에도 이 컨트롤 포인트들을 이용해 애니메이션 시켜줄 수 있습니다. 예를 들면 100,000개 이상의 폴리곤을 가지고 있는 캐릭터를 PLA를 사용해서 애니메이션 시킬 경우 이 방법을 사용하는 편이 훨씬 빠르고 쉽습니다.

서페이스 분할 오브젝트는 서브디비젼 서페이스라고 하는 알고리즘을 사용해서 오브젝트에 라운딩을 적용하거나 면을 분할합니다. 서페이스 분할은 매우 쉽고 빠르게 유기체 형상을 만들어낼 수 있으며 엣지 웨이팅과 포인트 웨이팅 기능을 사용함으로써 상대적으로 엣지가 살아 있는 형태의 모델링도 가능하게 합니다. 서페이스 분할을 이용해서 모델링을 하는 방법에는 여러 가지가 있을 수 있으나 일반적으로는 큐브와 같은 단순한 오브젝트로부터 시작하거나 혹은 직접 포인트를 하나하나 만들어 가면서(이 포인트들은 브릿지 툴이나 폴리곤 생성 툴을 사용해서 면으로 만들어줄 수 있습니다) 형상을 만들 수도 있습니다.

만약 큐브 오브젝트를 사용해서 모델링을 시작하는 경우에는 면을 만들거나 수정해주는 돌출이나 베벨, 나이프와 같은 커맨드를 적용해주려면 먼저 구조 메뉴에서 편집하기커맨드를 이용해서 폴리곤으로 변경해주어야 합니다. 좀 더 엣지가 살아 있는 모델링이 필요한 경우에는 포인트나 엣지, 폴리곤 웨이팅을 사용해서 웨이트를 지정합니다.

비록 원칙적으로는 어떤 오브젝트도 서페이스 분할과 함께 사용할 수 있긴 하지만 나이프나 베벨과 같은 다양한 폴리곤 툴을 사용하려면 대부분의 경우 폴리곤 모드에서 작업해주어야 합니다.

소스 오브젝트(테두리 오브젝트)를 서페이스 분할 오브젝트의 차일드(자식)오브젝트로 만들어줍니다.

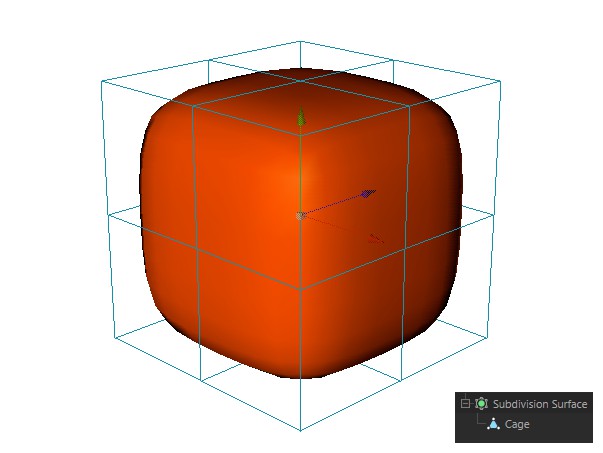

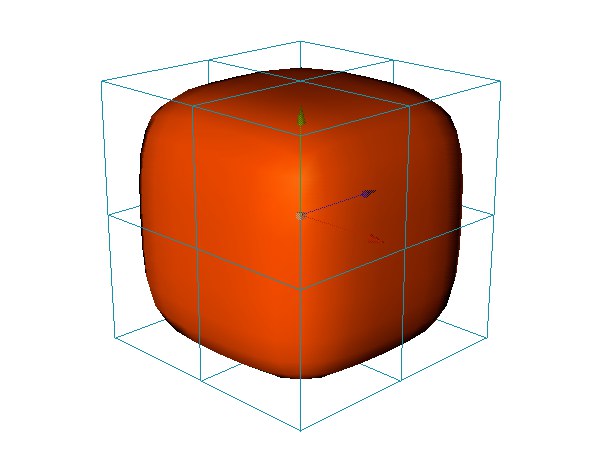

서페이스 분할 오브젝트와 케이지 오브젝트가 모두 표시

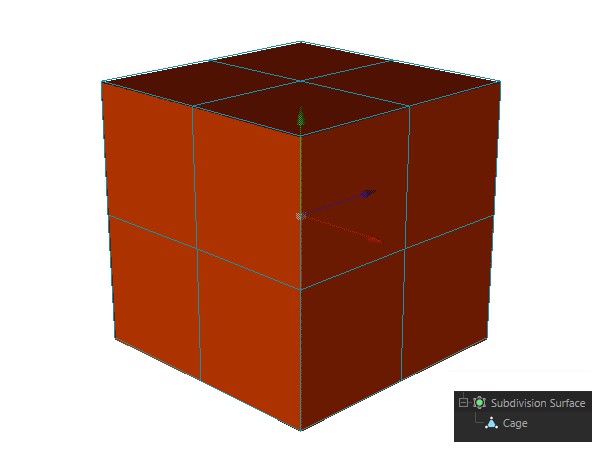

케이지 오브젝트만 표시

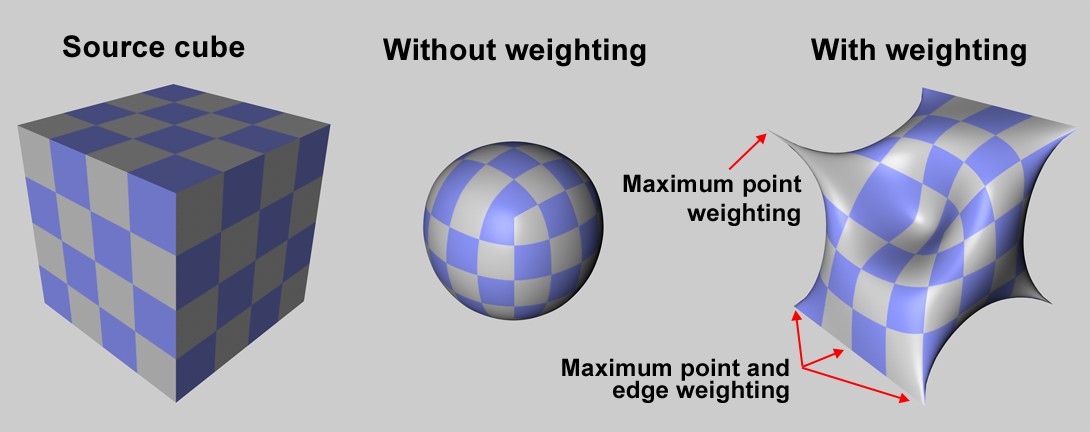

서페이스 분할 모델링에 웨이트 지정

인터랙티브 웨이팅은 포인트와 엣지 그리고 폴리곤에 사용할 수 있습니다. (다음 그림에 표시되는 캣멀-클락만의 시나리오와는 반대로, 어떤 알고리즘이 사용되는지에 따라 웨이트에 실패할 수 있습니다.)

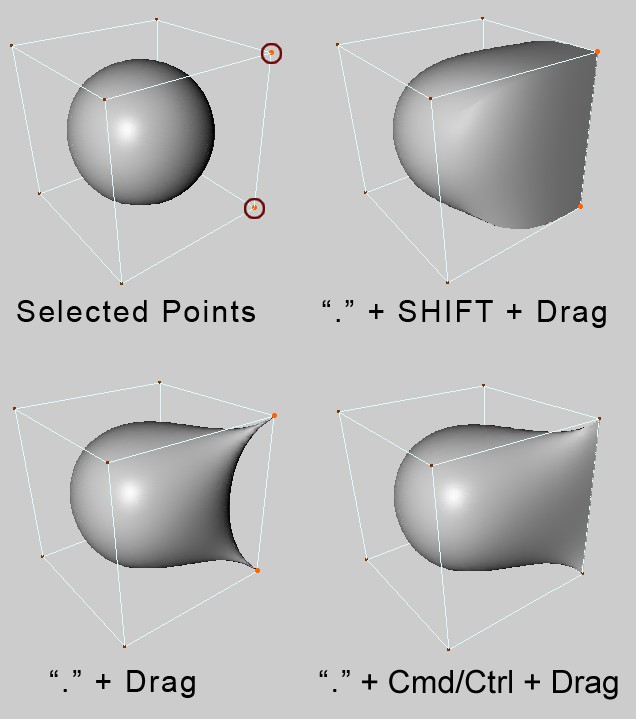

포인트 모드

선택된 포인트들 ‘.’ + 드래그 ‘.’ + Shift-드래그 ‘.’ + Ctrl-드래그

선택한 포인트에 웨이트를 지정해주려면 키보드의 마침표 키(‘.’)를 누른 채로 드래그합니다. 선택된 포인트와 거기에 연결된 모든 엣지에 웨이트를 지정해주려면 마침표와 Shift 키를 누른 채로 드래그합니다. 선택된 포인트들과 그 포인트들 사이의 엣지에 웨이트를 지정해주려면 키보드의 마침표와 Ctrl 키를 누른 채로 드래그합니다.

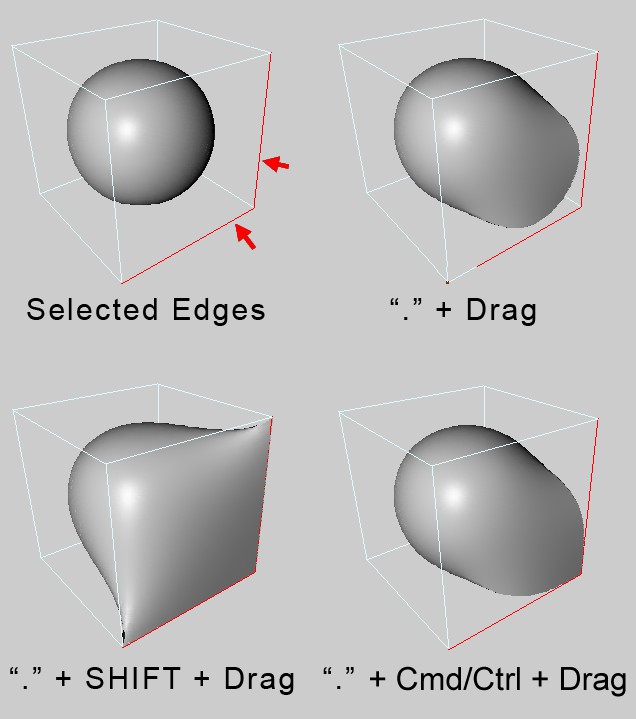

엣지 모드

선택된 엣지들 ‘.’ + 드래그 ‘.’ + Shift-드래그 ‘.’ + Ctrl-드래그

선택한 엣지에 웨이트를 지정해주려면 키보드의 마침표 키(‘.’)를 누른 채로 드래그합니다. 선택된 엣지와 거기에 연결된 모든 포인트에 웨이트를 지정해주려면 마침표와 Shift 키를 누른 채로 드래그합니다. 선택된 엣지들과 그 엣지를 공유하는 포인트들에 웨이트를 지정해주려면 키보드의 마침표와 Ctrl 키를 누른 채로 드래그합니다.

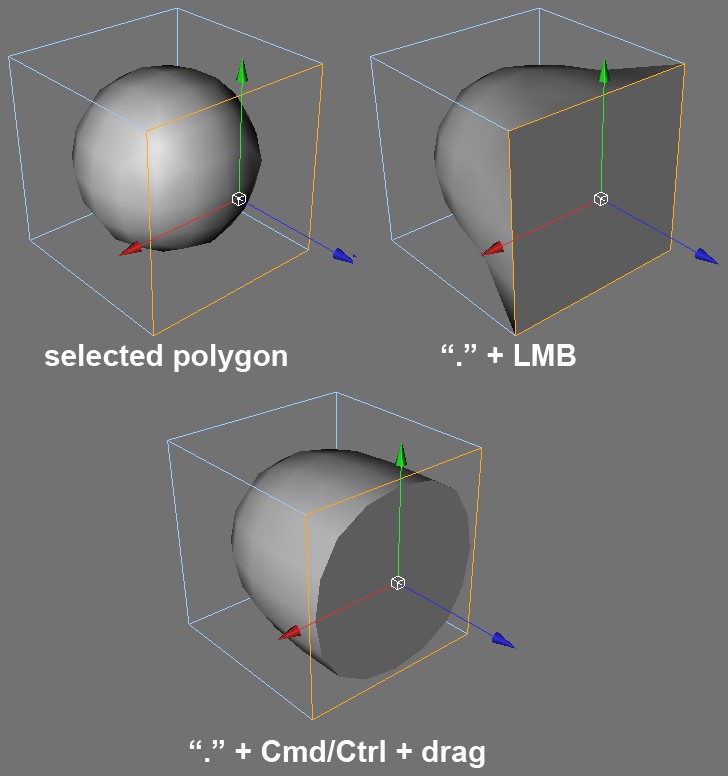

폴리곤 모드

선택된 폴리곤 ‘.’ + 드래그 ‘.’ + Ctrl-드래그

선택된 폴리곤의 모든 포인트들과 엣지에 웨이트를 지정해주려면 마침표를 누른 채로 드래그합니다. 선택된 폴리곤의 엣지에만 웨이트를 지정해주고 싶으면 키보드의 마침표와 Ctrl 키를 누른 채로 드래그합니다.

서페이스 분할을 이용한 모델링

서페이스 분할을 이용해서 모델링 할 경우에는 다음의 사항들을 주의하시기 바랍니다:

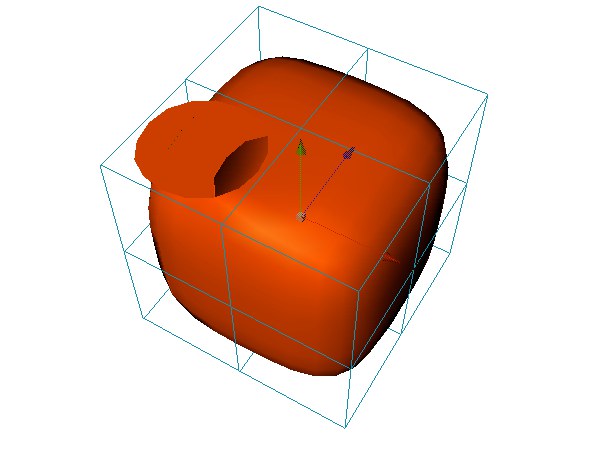

이 경우 오브젝트의 왼쪽에 있는 두 개의 폴리곤이 서로 겹쳐져 있습니다. 결과적으로 오른쪽의 폴리곤이 왼쪽 폴리곤보다 더 많은 이웃하는 면을 가지게 됨으로써 서페이스가 깨지게 됩니다.

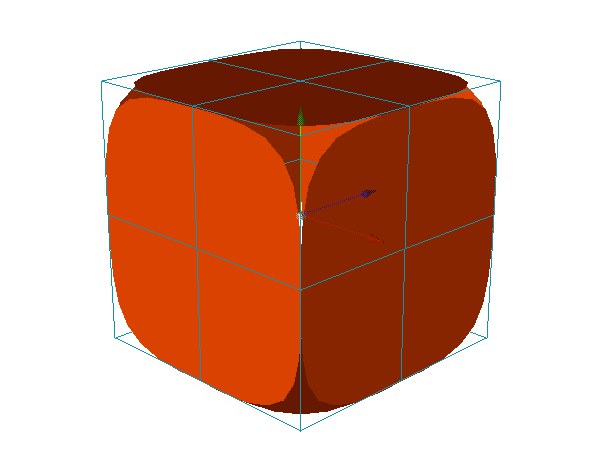

왼쪽의 큐브의 각각의 면들은 서로 연결되어있지 않은 반면 오른쪽의 큐브는 한 덩어리로 연결되어있습니다.

서페이스 분할로 모델링을 할 때 많이 사용되는 두 가지의 유용한 단축키

예제

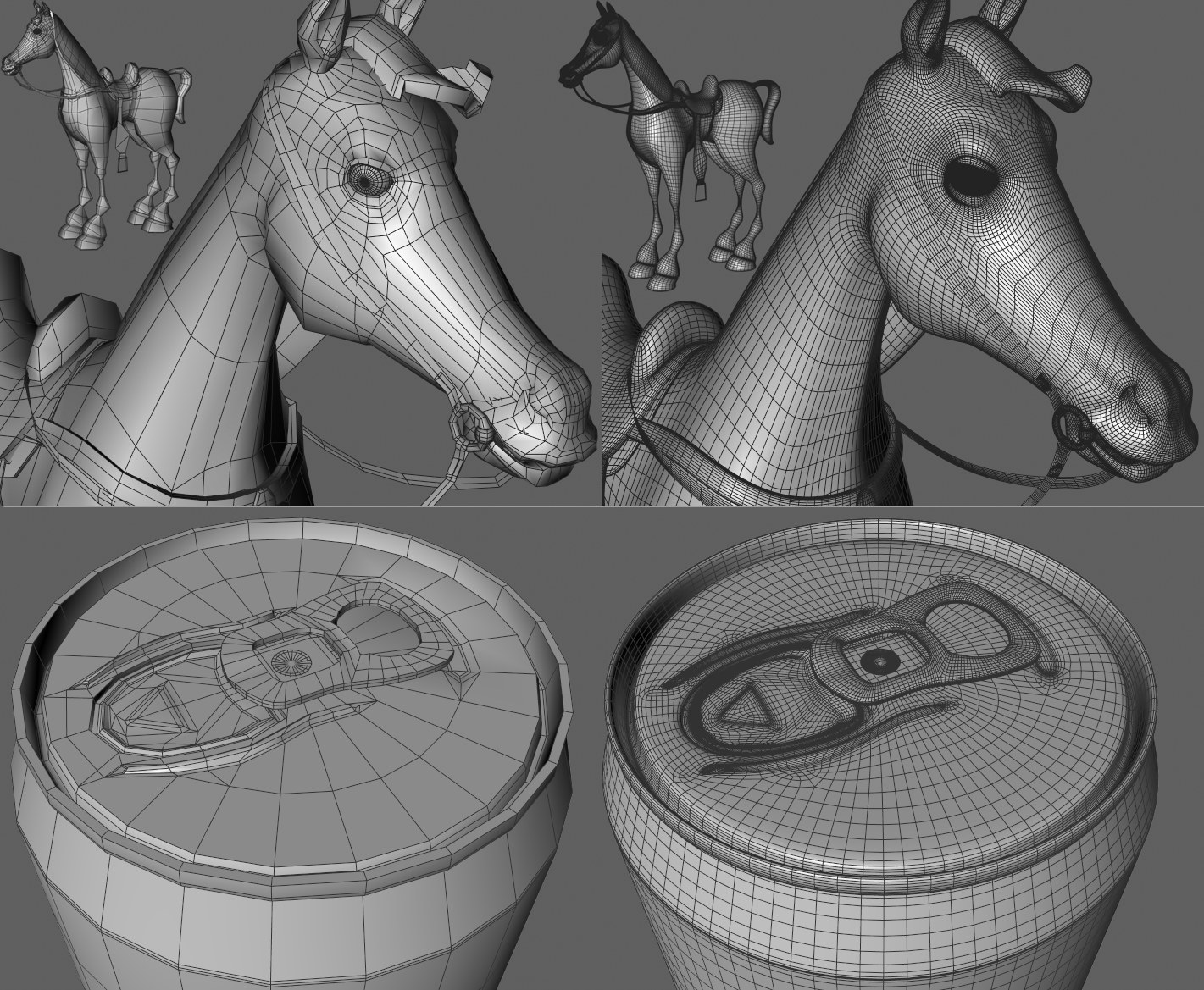

이미지 상단 왼쪽은 모델링된 메쉬 오브젝트이고 그 다음은 같은 모델이 서페이스 분할 오브젝트에 의해 부드러워진 상태입니다. 물론 모델은 테크니컬 모델이기 때문에 날카로운 엣지를 가집니다. 서페이스 분할 오브젝트상에서의 샤프한 엣지는 이러한 위치에 항상 디테일한 지오메트리를 필요로 합니다. 샤프한 엣지는 또한 평행한 엣지 부분이나 지오메트리가 휘어진 곳까지 생성됩니다. 이미지 상단의 캔은 로우 폴리곤의 회전 오브젝트를 사용하여 생성하였습니다. 폴리곤 오브젝트는 편집가능하게 만들 수 있고 그런 다음 구조 툴을 사용하여 깔끔한 상태로 편집할 수도 있습니다. 열린 캡은 분리된 오브젝트입니다.
