아웃라인 생성

이 툴은 인터랙티브하게 적용할 수 있습니다. 먼저 아웃라인 생성 커맨드를 선택한 후 뷰포트상에서 마우스를 좌/우로 드래그하면 오리지널 스플라인의 아웃라인이 생성됩니다.

적용 전

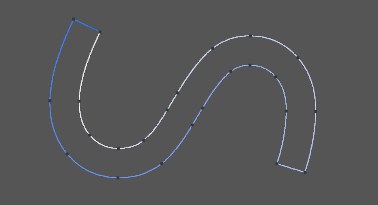

적용 후

전체 스플라인의 아웃라인이 생성됩니다. 최적의 결과물을 위해서는 스플라인의 포인트들이 평면 위에 위치해 있어야 합니다. 만약 오리지널 스플라인이 닫혀 있으면 원래의 스플라인의 포인트 순서와는 정 반대의 포인트 순서를 가진 새로운 세그먼트로 아웃라인이 만들어집니다. 열린 스플라인의 경우에는 디폴트 설정으로는 새로 만들어지는 스플라인이 원래의 스플라인에 연결되므로 결과적으로는 닫혀진 스플라인이 생성됩니다.

옵션

새 오브젝트

만약 이 옵션을 사용하면 오리지널 스플라인은 변경되지 않고 유지되며 아웃라인된 새로운 스플라인 오브젝트가 생성됩니다. 이때 오리지널 스플라인은 계속 선택된 상태로 남아 있습니다.

거리

이 파라미터를 이용해서 오리지널 스플라인에서의 거리를 정의할 수 있습니다. 오직 꼭지점들만 복제되므로 만약 포인트들이 같은 평면에 놓여있지 않은 경우에는 아웃라인된 스플라인은 평행을 유지하지 못할 수도 있습니다.
