Hilfslinien-ObjektBasisKoord.Objekt
Objekt-Eigenschaften
Der voreingestellte Hilfslinien-Typ ist stets Linie und erzeugt genau eine solche.
Aus jeder Hilfslinie kann auch eine Hilfsfläche gemacht werden, wenn Sie hier Fläche auswählen (das
Hilfslinien-Werkzeug
Die Hilfsfläche hat dann 3 Anfasser (und ein anderes Icon im Objekt-Manager).
Je nach Werkzeug funktionieren diese so:
- Verschieben-Werkzeug: 1. Anfasser verschiebt die komplette Hilfsfläche, 2. und 3. Anfasser verlängern die Hilfsebene in X und Z-Richtung.
- Hilfslinien-Werkzeug. 1. und 2. Anfasser drehen die Hilfsebene jeweils um den anderen Anfasser, 3. Anfasser schwenkt die Ebene um ein Scharnier (das durch die ersten beiden Anfasser gebildet wird) bzw. verbreitert die Hilfsebene.

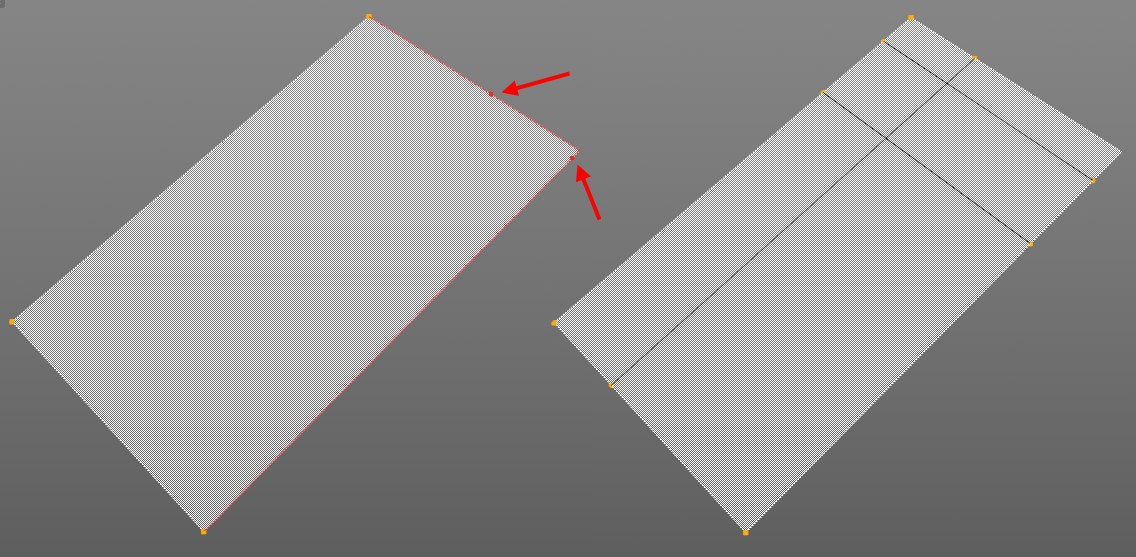

Zusätzlich können hier noch einfach Hilfslinien erzeugt werden, indem Sie mit der Maus an den beiden Seiten, die an die Ecke ohne Anfasser grenzen, entlangfahren, bis dort rote Punkte erscheinen. An diesen können parallele Hilfslinien herausgezogen werden, die als Unterobjekte der Hilfsfläche angeordnet werden. Auf dieser Art und Weise können Sie sich sozusagen kleine, abgespeckte Ersatzarbeitsebenen erzeugen, wo es nötig sein sollte.
Eine Hilfslinie kann in beide Richtungen Unendlich lang sein, sich nur in eine Richtung mit einem Anfangspunkt Halblinie erstrecken oder aus einem Segment mit Anfangs- und Endpunkt bestehen.
- Linie: zusätzlich zwei senkrecht auf der Hilfslinie stehenden Hilfslinien in Form eines Achsenkreuzes eingeblendet.
- Fläche: zusätzlich zwei senkrecht auf der Hilfsfläche stehenden Hilfsflächen eingeblendet.
Größe X[0..+∞m]
Größe Z[0..+∞m]
Mit diesen beiden Parametern kann für TypFläche die Größe der Ebene eingestellt werden. Für TypLinie legt Größe Z den Abstand zwischen den beiden Anfassern fest.
Gilt nur für TypFläche und aktiviertem Räumlichen Modus; dann werden nämlich die 3 Hilfsflächen zentriert und somit symmetrisch gemacht.
