Tracer

BasisKoord.Objekt

Tracer

Der Tracer erstellt intern Splines. Somit kann der Tracer überall dort platziert werden, wo sich sonst Splines befinden:

• Generatoren wie oben z.B. in einem Sweep-Objekt.
• Spline-Effektor etc.

Der Tracer verfolgt primär sich bewegende Partikel oder Objektpunkte und erstellt daraus Splines. Das Trace-Objekt kann mittels Grundobjekt konvertieren (Objekt-Manager: Objekte/Grundobjekt konvertieren) oder Grundobjekt konvertieren (gleicher Pfad) auch direkt in Splines umgewandelt werden.

Es ist auch durchaus möglich, dass zu tracende Objekt einfach in der Ansicht interaktiv zu bewegen, um intern Splines zu erzeugen.

Beispiel

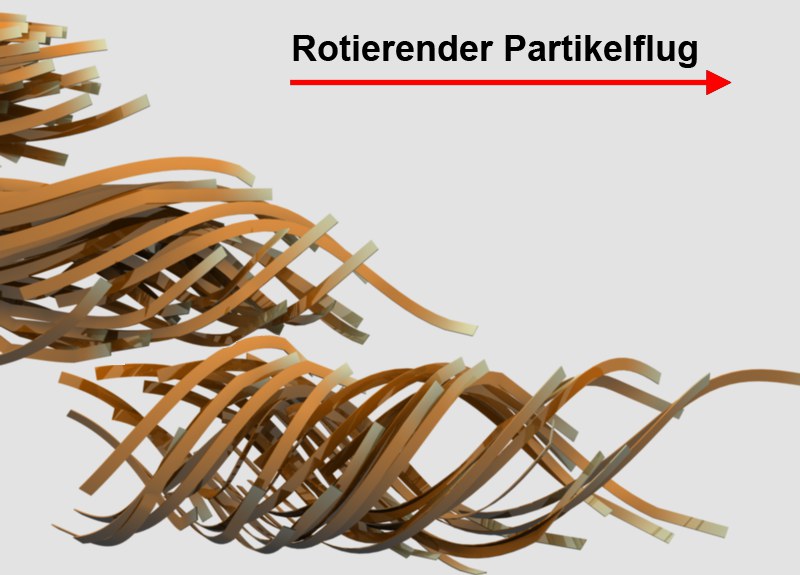

Der Tracer eignet sich ausgezeichnet dafür, verblassende Spuren hinter bewegten Objekten zu ziehen. Gehen Sie folgendermaßen vor:

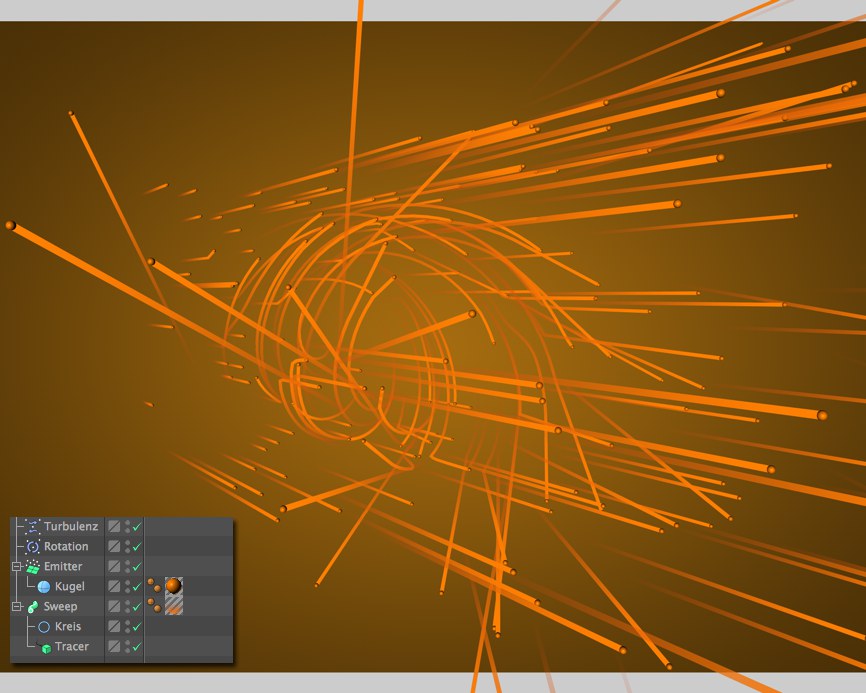

• Animieren Sie eine Anzahl zu tracender Objekte (z.B. Klone oder Partikel) und verknüpfen Sie den entsprechenden Generator (also z.B. Klon-Objekt oder Emitter) im Tracer.
• In den Tracer-Einstellungen definieren Sie im Falle der Verwendung eines Klon-Objekts bei Klon-Objekte behandelnDirekte Klone bzw. Klone von Klonen. Dadurch werden die Pfade jedes Klons aufgezeichnet.
• Bei Grenze stellen Sie Ende und bei Bilder einen zur Szene passenden Wert ein, damit der Objektschweif nicht zu lang wird. Aus MoGraph-Sicht war es das jetzt schon.
• Werfen Sie den Tracer jetzt samt einem passenden Profilspline (z.B. ein Kreis) in ein Sweep. Damit ist die Schweif-Geometrie erstellt.
• Um den Schweif über seine Länge auszublenden, erstellen Sie jetzt ein Material mit aktiviertem Alpha-Kanal. Bei Textur laden Sie dort einen Farbverlauf-Shader ein. Als Typ stellen Sie 2D - V ein. Wenn Sie jetzt noch die weißen und schwarzen Knotenpunkte des Farbverlaufs umdrehen, erhalten Sie einen solch ähnlichen Effekt (die Schweiffarbe kommt am besten im Leuchten-Kanal zur Geltung; der Farbe-Kanal kann deaktiviert werden):
