Zahnrad-Objekt
Zahnrad-Objekt

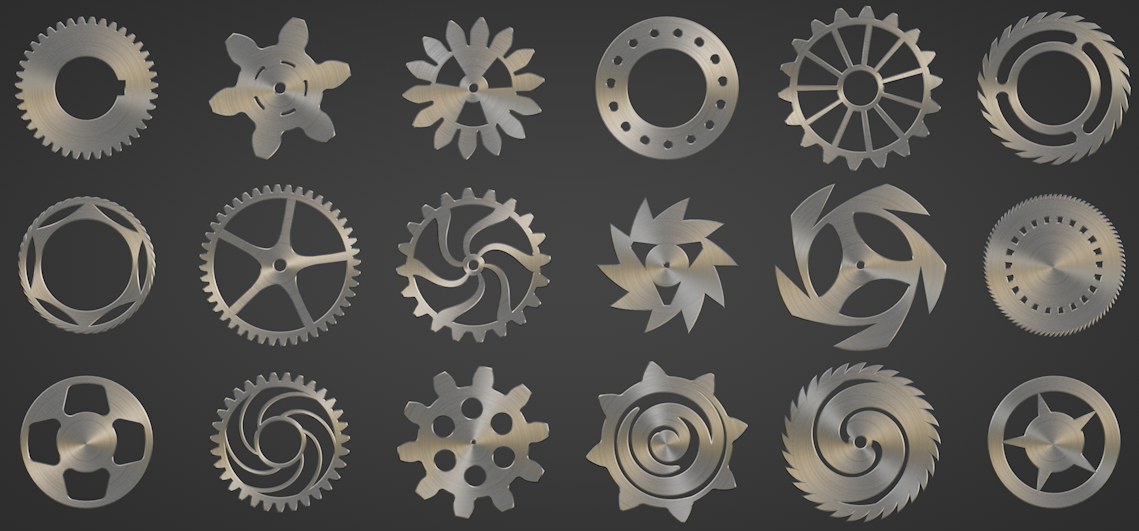

Verschiedene Zahnräder unter einem
Extrudieren-Objekt mit allerlei Parameterkombinationen.
Das Zahnrad-Objekt bietet neben technisch korrekten Zahnrädern ("Evolventenverzahnung") eine Vielzahl von Einstellungen, die beispielsweise Speichenräder, Sperrklinken, Spiralspeichen etc. ermöglichen.
Das Zahnrad-Objekt weist einen Kompatibilitätmodus auf, der ältere Zahnrad-Projekte klaglos mit gleichem Ergebnis lädt.
Hinweis:
Die voreingestellte Evolventenverzahnung lässt sich aufgrund vieler technischer Abhängigkeiten der Parameter untereinander nicht wie gewohnt frei einstellen. Aktivieren Sie den Kompatibilitätsmodus, um wie früher frei schalten und walten zu können (allerdings handelt es sich dann um keine Evolventenverzahnung mehr).
Die voreingestellte Evolventenverzahnung lässt sich aufgrund vieler technischer Abhängigkeiten der Parameter untereinander nicht wie gewohnt frei einstellen. Aktivieren Sie den Kompatibilitätsmodus, um wie früher frei schalten und walten zu können (allerdings handelt es sich dann um keine Evolventenverzahnung mehr).
Das Zahnrad-Objekt besitzt eine Reihe Anfasser, mit der die wichtigsten Parameter interaktiv geändert werden können:

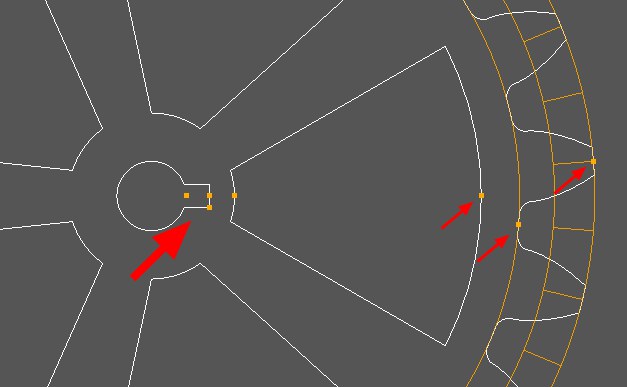

Evolventenzahnrad mit EinlageSpeichen und aktivierter Ausfräsung. Je nach Einstellung können Zahnteilung, Fuß-, Teil-, und Kopfkreisradius
angezeigt werden. Es sind die verschiedenen Anfasser markiert (je nach Einlagen-Typ sind auch noch andere
vorhanden).
