Allgemeines

Tipp

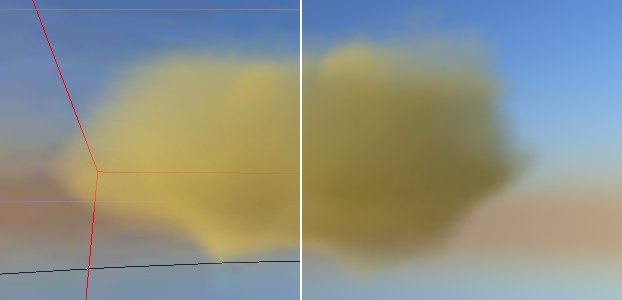

Darstellung volumetrischer Wolken: links als Editoransicht bei maximaler Qualität, rechts gerendert.

Je nach aktivierter oder deaktivierter Option Effekte (Ansicht: Menü/Optionen) werden Wolken wie oben abgebildet als gute Vorschau bzw. als Punkte (wie in den folgenden Abbildungen zu sehen) dargestellt.

Um eine volumetrische Wolke im Editor darzustellen, wird diese visuell mit einer einstellbaren Anzahl an Wolkendichtepunkten dargestellt. Anhand dieser Wolkendichtepunkte können Sie die Struktur einer volumetrischen Wolke schon ganz gut im Editor beurteilen, ohne sie rendern zu müssen.

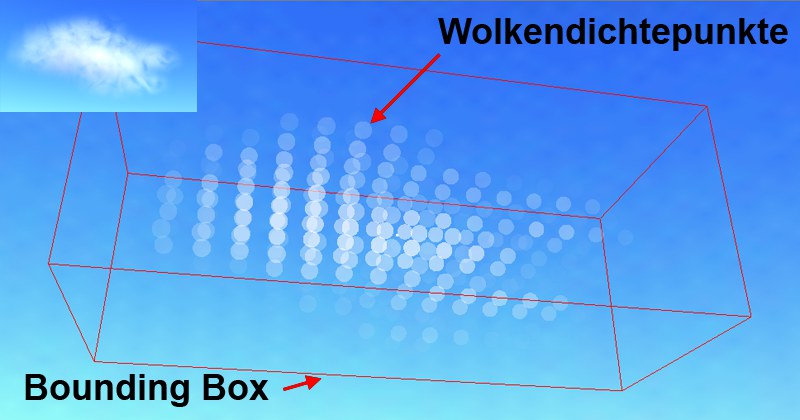

Links oben die gerenderte Wolke und ihr Alter Ego als Wolkendichtepunkte

Die Wolkendichtepunkte werden in voller Anzahl (Tab Anzeige des Wolkenwerkzeugs) nur bei selektiertem Wolkenobjekt und ausgewähltem Wolkenwerkzeug angezeigt. Bei anderen Werkzeugen wird nur eine reduzierte Anzahl dargestellt, da die Berechnung der Dichtepunkte einige Zeit in Anspruch nimmt.

Bedienung

Grundsätzlich gibt es 2 Arten, mit dem Wolkenwerkzeug umzugehen:

1. Malen von neuen Wolken
   Siehe Volumetrische Wolken.

2. Bearbeiten von bereits vorhandenen Wolken

• Aktivieren Sie die zu bearbeitende Wolke.

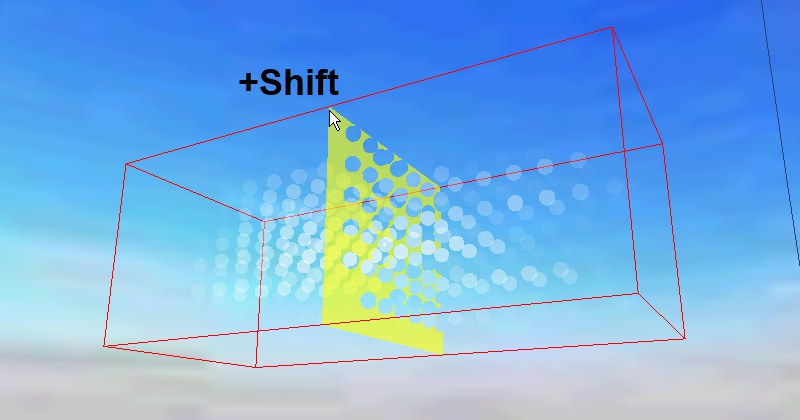

• Gehen Sie mit der Maus an einen Eckpunkt der Bounding Box, drücken Sie anhaltend die Shift-Taste. Es erscheint eine Ebene, die je nach Mausposition senkrecht zur X, Y- oder Z-Richtung liegt.
• Verschieben Sie diese Ebene senkrecht bis zur gewünschten Höhe und klicken Sie (die Shift-Taste kann jetzt losgelassen werden). Die Ebene wird jetzt arretiert und erscheint in einer transparenteren Farbe.
• Mit gedrückter Maustaste malen Sie jetzt ausschließlich auf Höhe dieser Ebene. Achten Sie darauf, nicht in unmittelbarer Nähe der Bounding Box Außenseiten zu malen, da hier die Wolken beim Rendern abrupt abgeschnitten werden.
• Außerdem kann auf der Wolkenoberfläche in Abhängigkeit des Parameters Schwellwert gemalt werden.
