Disegna Guide

Guide

Utilizzate questo strumento (Strumenti menu) per creare interattivamente delle linee guida ed adattarle di conseguenza. Vedere anche sopra.

Le linee guida possono essere create nel seguente modo (esse lavorano in combinazione alle opzioni Snap

• Con il primo click si crea una Maniglia, il secondo click crea una seconda maniglia. Un terzo click all’interno di queste Maniglie crea una linea guida segmentata. Se invece il terzo click viene effettuato all’esterno delle linee guida creerà una superficie guida (perpendicolare alla vista). Si può premere il tasto Esc tra il 2° ed il 3° click per creare solo la linea guida.
• In alternativa è possibile cliccare e trascinare il 2° punto e rilasciare il pulsante del mouse (se si preme in contemporanea il tasto Shiftsarà creato solo un segmento). Se poi si afferra il segmento rosso con il cursore, è possibile trascinare un piano guida.

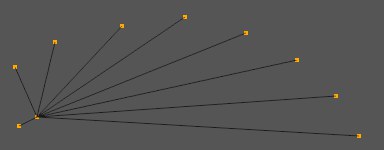

Se premete il tasto Ctrl mentre modificate le linee guida utilizzando lo Strumento Guida, le linee guida saranno duplicate. Ciò vi permette di creare velocemente dei costruttori, come potete vedere nell’esempio sotto (cliccate semplicemente Ctrl e trascinate una Maniglia):
