Strumento Smussatura

Importante: Il nuovo strumento Smussa ha ben poco in comune con il vecchio strumento - non lascia più niente a desiderare! Lo strumento Smussa trasforma asperità e spigoli in elementi morbidi, piatti e arrotondati.

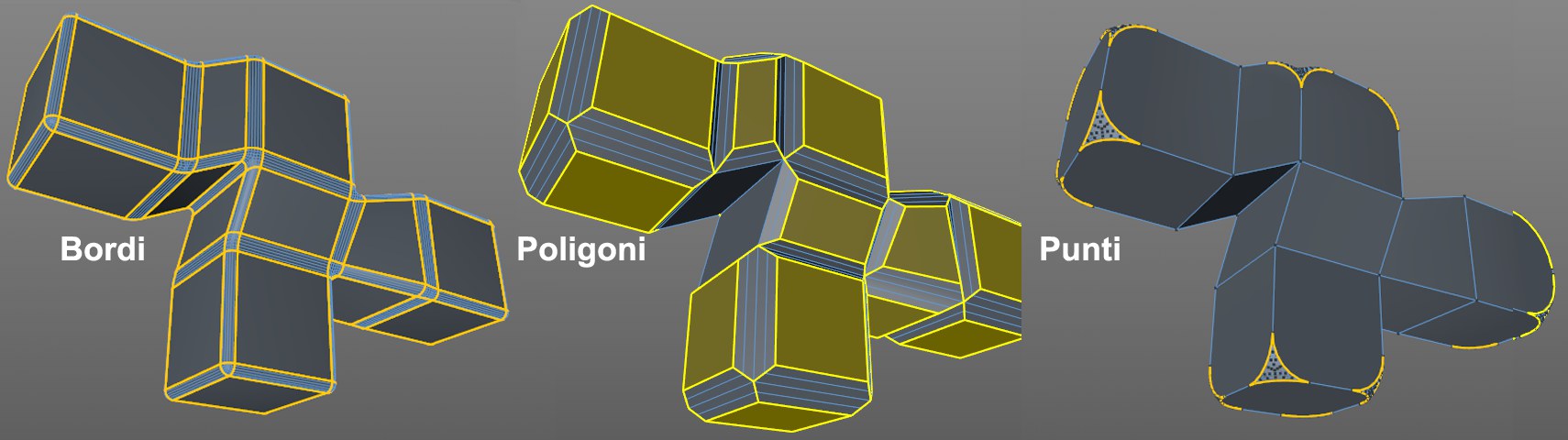

Le varie modalità dei componenti permettono di ottenere i seguenti risultati:

Smussa funziona diversamente in ogni modalità dei componenti.

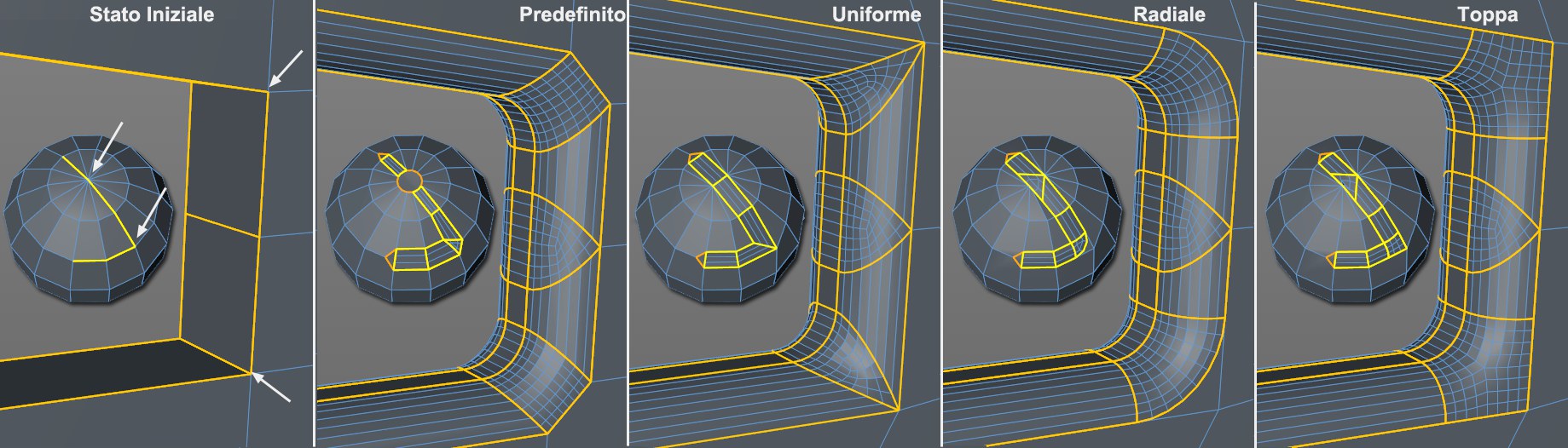

Quello che è possibile fare con lo strumento Smussa su punti, bordi e poligoni è spiegato nella descrizione delle singole impostazioni. E’ possibile vedere qui un assaggio di eventuali bordi smussati:

Varie modalità di smussatura spigoli.

Usa

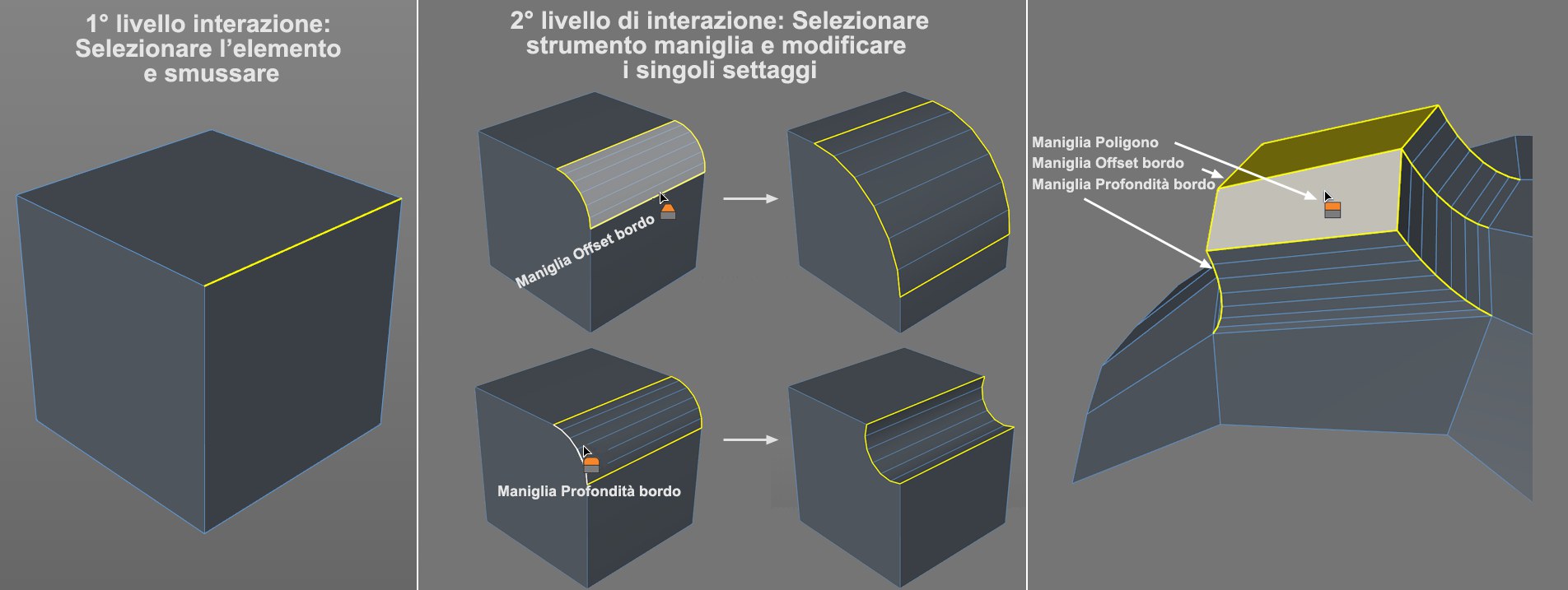

Nota le varie icone delle maniglie dello strumento.

Lo strumento Smussa ha due livelli di interattività integrati che funzionano in questo modo:

In primo luogo, cliccare e trascinare nella Viewport per smussare gli elementi selezionati (solo Offset sarà modificato interattivamente). Rilasciare il pulsante del mouse.
Nella fase successiva è possibile modificare interattivamente i settaggi dello strumento Offset e Profondità, facendo clic e trascinando sulle relative maniglie colorate.

Lo strumento ha 3 maniglie bianche in modalità Usa Bordo (le altre modalità sono simili) che vengono visualizzate nella finestra:

Quelle presenti su entrambi i bordi esterni, create dal valore di Offset dal bordo originale (Maniglia Offset Bordo).
Quelle sui nuovi profili del bordo che sono posizionate perpendicolarmente alle maniglie precedentemente descritte, che possono essere utilizzate per regolare la Profondità (Maniglia Profondità Bordo).
La maniglia del poligono visibile solo in modalità Usa Poligono, utilizzata per regolare l’Estrusione

Le seguenti funzioni speciali sono disponibili in modalità Usa Poligono :

Se si afferra un lato del poligono bianco, Offset e Estrusione possono essere regolati separatamente, trascinando il mouse in senso orizzontale e verticale, rispettivamente.
Se una superficie poligono viene afferrata, Offset e Estrusione possono essere regolati contemporaneamente e in modo proporzionale tra loro trascinando il mouse.
È possibile smussare interattivamente premendo il pulsante sinistro del mouse + uno dei tasti seguenti (spostare il mouse a sinistra o a destra in una zona vuota della Viewport):

- Ctrl/Cmd: Estrusione sarà variata (solo in modalità Usa Poligono)

- Shift: Offset sarà variato

- Nessun tasto chiave: Offset e Estrusione saranno variati contemporaneamente

Le seguenti funzioni speciali sono disponibili in modalità Usa Bordo:

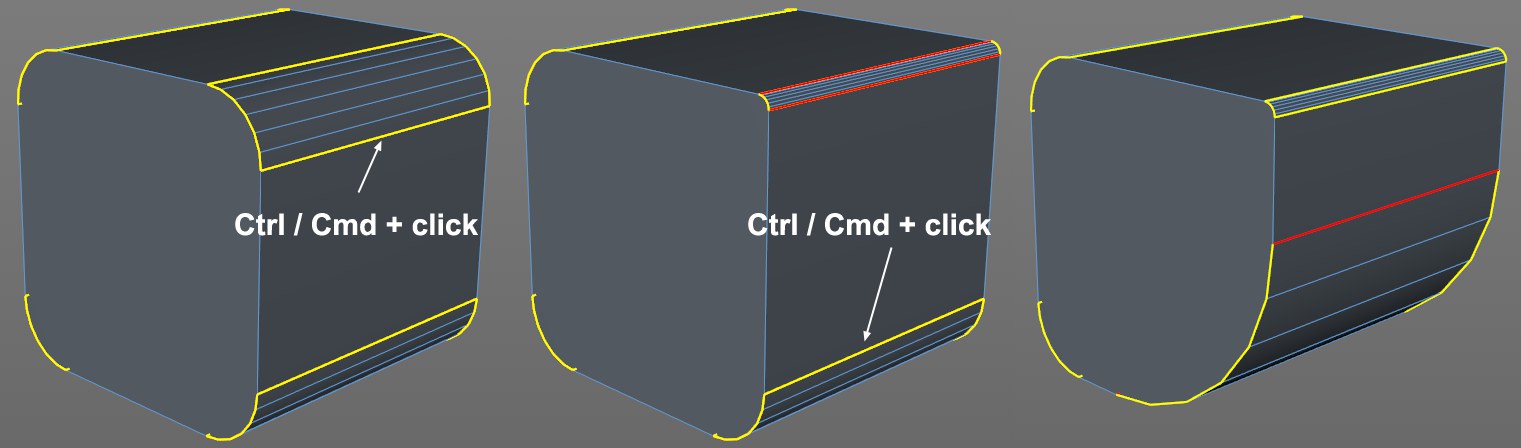

Ctrl/Cmd +click su bordo bianco permette di effettuare sub-selezioni (di nuovo Ctrl/Cmd+click per deselezionare; Clicca su un'area vuota per deselezionare tutto), il che vi permette di definire l’Offset separatamente per i bordi sub-selezionati (sia utilizzando il mouse o direttamente nel settaggio Offset della Gestione Attributi):

Usare la sub-selezione per definire diversi Offset dei singoli bordi, senza dover lasciare lo strumento per eseguire una nuova selezione.

È inoltre possibile impostare i valori per i singoli bordi separatamente senza fare delle sub-selezioni premendo il tasto Ctrl/Cmd

Se avete fatto una sub-selezione e selezionato un altro bordo bianco (con un valore di Offset) differente utilizzando il tasto Ctrl/Cmd, entrambi i profili di Offset saranno modificati proporzionalmente - non con lo stesso valore.
