Dessin guide
Utilisez cet outil (menu ) pour créer interactivement des lignes guide et les adapter par la suite (en utlisant les poignées pour magnétiser à d’autres points d’ancrage, etc.). Voir aussi ci-dessus.
Pour créer des lignes guide, faites comme il suit (elle fonctionnent bien sûr avec toutes les options Magnétisme) :
- Un premier clic crée une poignée, un deuxième clic crée une deuxième poignée. Un troisième clic entre ces deux poignées crée une ligne guide segmentée. Si vous faites le troisième clic en dehors des lignes guide, une surface guide sera créée (perpendiculaire à la vue). Vous pouvez appuyer sur la touche Esc entre le deuxième et le troisième clic et seule la ligne guide sera créée.
- Sinon, vous pouvez cliquer et glisser vers le 2ème point et relâcher le bouton de la souris (si vous appuyez en même temps sur la touche Shift, seul un segment sera crée). Si vous sélectionnez ensuite le segment rouge avec le curseur vous pouvez glisser un plan guide à partir de celui-ci.

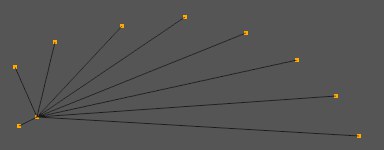

Si vous appuyez sur la touche Ctrl lors de l’édition des lignes guide en utlisant l’outil Guide, les lignes guide seront dupliquées. Cela vous permet de créer très rapidement des constructions comme celle-ci (appuyez simplement sur la touche Ctrl+ faites glisser une poignée):
