Strumento Smussatura
Importante: Il nuovo strumento Smussa ha ben poco in comune con il vecchio strumento - non lascia più niente a desiderare! Lo strumento Smussa trasforma asperità e spigoli in elementi morbidi, piatti e arrotondati.
Le varie modalità dei componenti permettono di ottenere i seguenti risultati:
Smussa funziona diversamente in ogni modalità dei componenti.
Quello che è possibile fare con lo strumento Smussa su punti, bordi e poligoni è spiegato nella descrizione delle singole impostazioni. E’ possibile vedere qui un assaggio di eventuali bordi smussati:

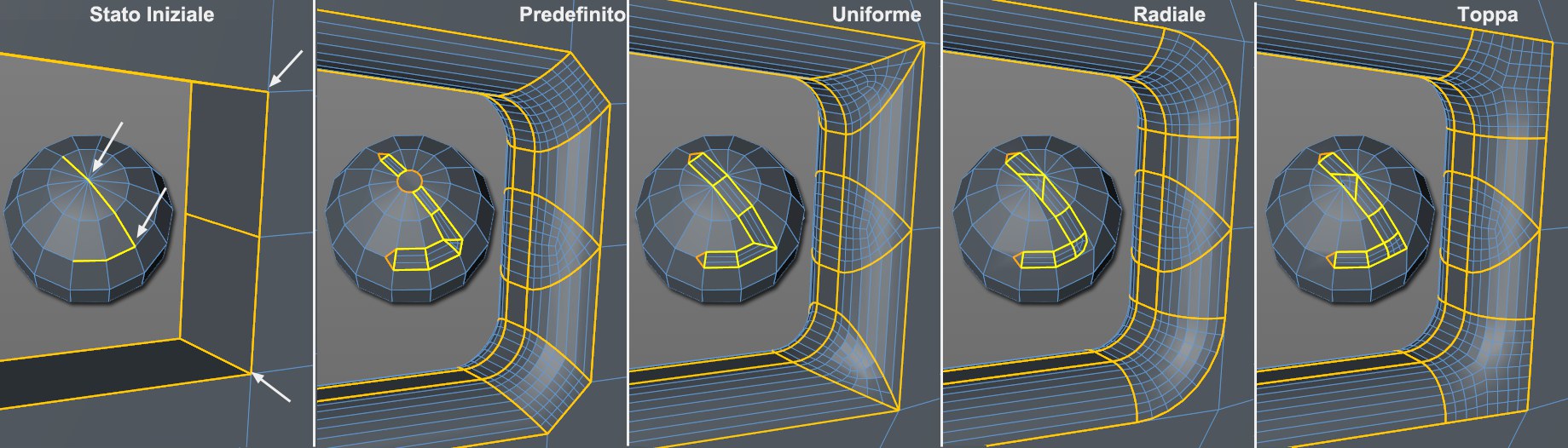

Varie modalità di smussatura spigoli.
Usa

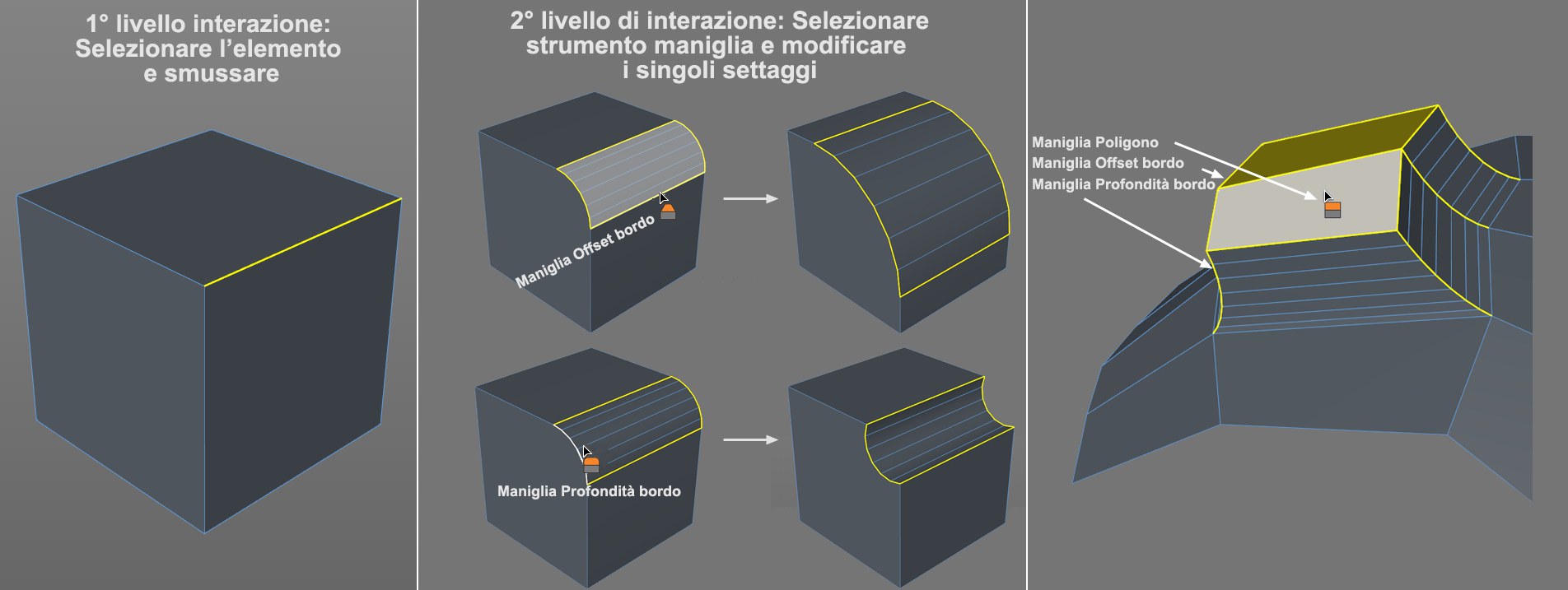

Nota le varie icone delle maniglie dello strumento.
Lo strumento Smussa ha due livelli di interattività integrati che funzionano in questo modo:
- In primo luogo, cliccare e trascinare nella Viewport per smussare gli elementi selezionati (solo Offset sarà modificato interattivamente). Rilasciare il pulsante del mouse.
- Nella fase successiva è possibile modificare interattivamente i settaggi dello strumento Offset e Profondità, facendo clic e trascinando sulle relative maniglie colorate.
Lo strumento ha 3 maniglie bianche in modalità Usa Bordo (le altre modalità sono simili) che vengono visualizzate nella finestra:
- Quelle presenti su entrambi i bordi esterni, create dal valore di Offset dal bordo originale (Maniglia Offset Bordo).
- Quelle sui nuovi profili del bordo che sono posizionate perpendicolarmente alle maniglie precedentemente descritte, che possono essere utilizzate per regolare la Profondità (Maniglia Profondità Bordo).
- La maniglia del poligono visibile solo in modalità Usa Poligono, utilizzata per regolare l’Estrusione
Le seguenti funzioni speciali sono disponibili in modalità Usa Poligono :
- Se si afferra un lato del poligono bianco, Offset e Estrusione possono essere regolati separatamente, trascinando il mouse in senso orizzontale e verticale, rispettivamente.
- Se una superficie poligono viene afferrata, Offset e Estrusione possono essere regolati contemporaneamente e in modo proporzionale tra loro trascinando il mouse.
- È possibile smussare interattivamente premendo il pulsante sinistro del mouse + uno dei tasti seguenti (spostare il mouse a sinistra o a destra in una zona vuota della Viewport):
- Ctrl/Cmd: Estrusione sarà variata (solo in modalità Usa Poligono)
- Shift: Offset sarà variato
- Nessun tasto chiave: Offset e Estrusione saranno variati contemporaneamente
Le seguenti funzioni speciali sono disponibili in modalità Usa Bordo:
- Ctrl/Cmd+click su bordo bianco permette di effettuare sub-selezioni (di nuovo Ctrl/Cmd+click per deselezionare; Clicca su un'area vuota per deselezionare tutto), il che vi permette di definire l’Offset separatamente per i bordi sub-selezionati (sia utilizzando il mouse o direttamente nel settaggio Offset della Gestione Attributi):
Usare la sub-selezione per definire diversi Offset dei singoli bordi, senza dover lasciare lo strumento per eseguire una nuova selezione.
È inoltre possibile impostare i valori per i singoli bordi separatamente senza fare delle sub-selezioni premendo il tasto Ctrl/Cmd
- Se avete fatto una sub-selezione e selezionato un altro bordo bianco (con un valore di Offset) differente utilizzando il tasto Ctrl/Cmd, entrambi i profili di Offset saranno modificati proporzionalmente - non con lo stesso valore.
