Simetría

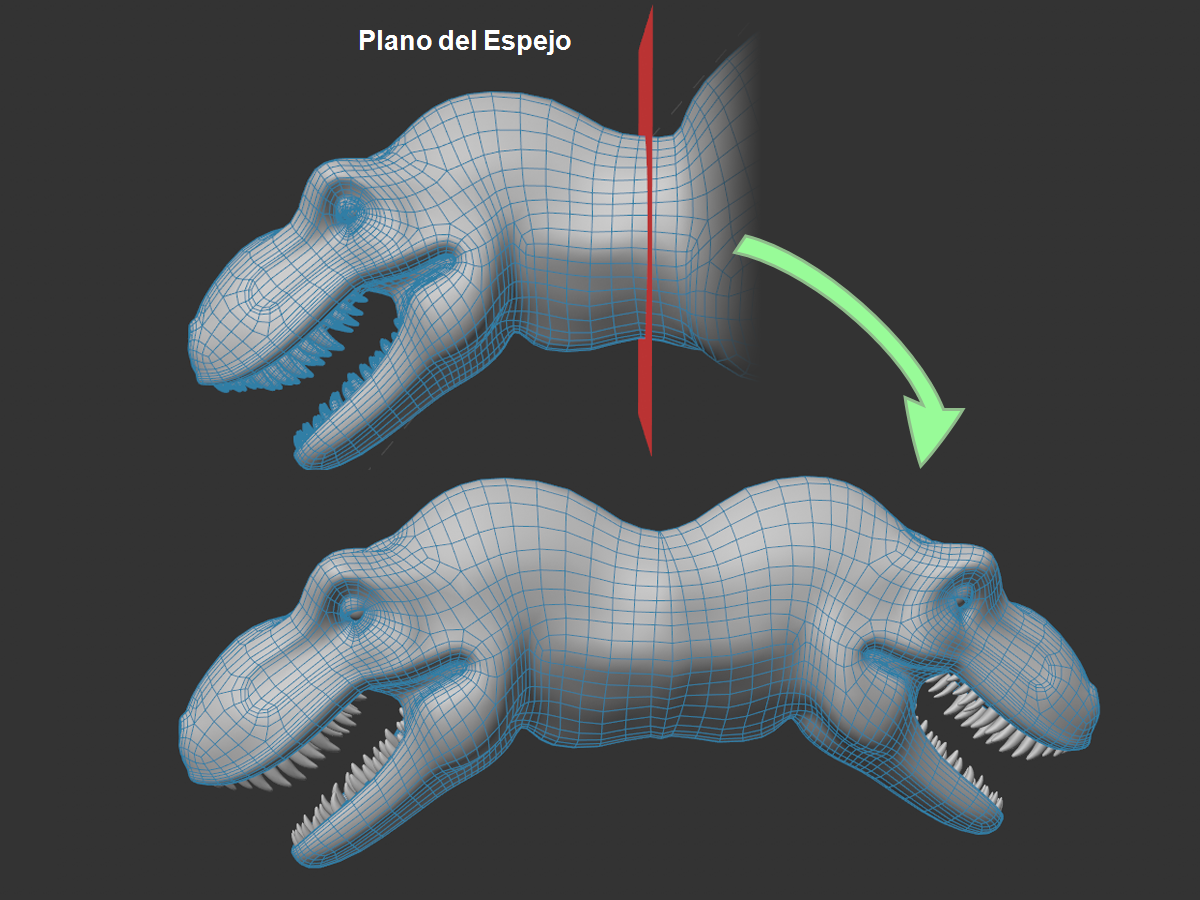

Este comando permite reflejar los objetos seleccionados mediante un plano de reflejo a definir y, si se desea, conectarlos a la geometría inicial mediante la fusión de puntos que se encuentran uno encima del otro.

Al llamar al comando, debe estar en uno de los modos de los componentes; además, los objetos seleccionados deben ser editables. No es necesaria una selección de componentes, siempre se reflejará la malla completa.

Opciones

Aquí puede elegir entre simetría Plana y Rotacional (s.a. Tipo) con el que duplicar.

Si esta opción está activada, los ajustes del plano de simetría correspondiente se toman de los ajustes de Enlace a HUB (

Simetría). Por lo demás, algunos de los ajustes que se muestran aquí pueden definirse de forma independiente.

Este ajuste se muestra cuando la opción Enlace con HUB está activada. Define qué lado del plano de simetría debe ser reflejado. Por ejemplo, en el caso de + a - se reflejará la mitad positiva.

Si desea cortar los objetos seleccionados en los planos de espejo - por ejemplo, para poder conectar las dos mitades exactamente - active esta opción. De lo contrario, la geometría simplemente se reflejará sin que se realicen cambios adicionales. Si el plano de espejo no corta la geometría, esta opción no tendrá efecto.

Primero hay que definir lo que es "exterior". Eche un breve vistazo a los parámetros X, Y y Z a continuación. Aquí, por ejemplo, se puede definir de + X a - X, lo que significa que todo lo que esté en el lado positivo del eje X se reflejará. "Fuera" aquí es entonces el lado negativo.

Por lo tanto, si se activa la opción de Eliminar el exterior, se eliminará toda la geometría del lado correspondiente del plano de espejo. Si se desactiva, se producirá un reflejo simple que puede dar lugar fácilmente a una geometría de intersección.

Al cortar el objeto en el plano de simetría, esta opción decide si los puntos reflejados allí, que luego vienen a recaer sobre los correspondientes de la geometría de origen, deben fusionarse (opción activada) o permanecer separados (opción desactivada).

Este ajuste funciona junto con la opción anterior Costura de soldadura y define la distancia hasta la que se pueden fusionar unos puntos con otros (ver también

Optimizar, opción Tolerancia).

Si la opción está activada, se eliminarán los puntos y aristas creados por el corte del plano de espejo.

Aquí puede definir dónde debe colocarse el plano del espejo. Estos ajustes son similares a los ajustes de simetría (ver Espacio).

Esto permite posicionar y alinear libremente el plano del espejo si el Espacio está configurado como Personalizado.

Una vez que haya definido la posición/alineación del plano de espejo con el Espacio, puede utilizar X, Y, Z para definir la mitad que se reflejará. +Y a -Y significa que las mitades del eje Y positivo se reflejarán.

Se pueden definir hasta 3 planos de espejo en función de las 3 dimensiones, aunque en la mayoría de los casos basta con uno (la mayoría de los objetos son simétricos sólo respecto a un plano: por ejemplo, la carrocería de un coche). Los objetos con simetría de rotación, como un bate de béisbol, tendrán 2 planos especulares.

Ajustes radiales

Con el ajuste de tipo radial, encontrará los ajustes específicos de simetría radial que se describen a continuación (parcialmente sólo si está desactivado el enlace con el HUB ).

Sugerencia: Utilice la configuración de Enlace al HUB con la opción Mostrar capas activada para ver una vista previa - luego active Enlace a la configuración global aquí en la configuración del comando para no tener que hacer ajustes idénticos 2 veces.

Especifique aquí el eje de rotación con simetría radial (para más detalles, véase Eje).

De este modo, los planos especulares con simetría radial pueden girar en torno al eje de rotación. Activa Espejo para ver un efecto.

Aquí puede introducir el número de secciones dentro de las cuales se debe realizar la multiplicación con simetría radial.

Si se activa esta opción, se asumirá un plano de espejo adicional en el centro de cada rebanada de pastel, que se refleja de forma simétrica por rebanada de pastel (s.a. Espejo).

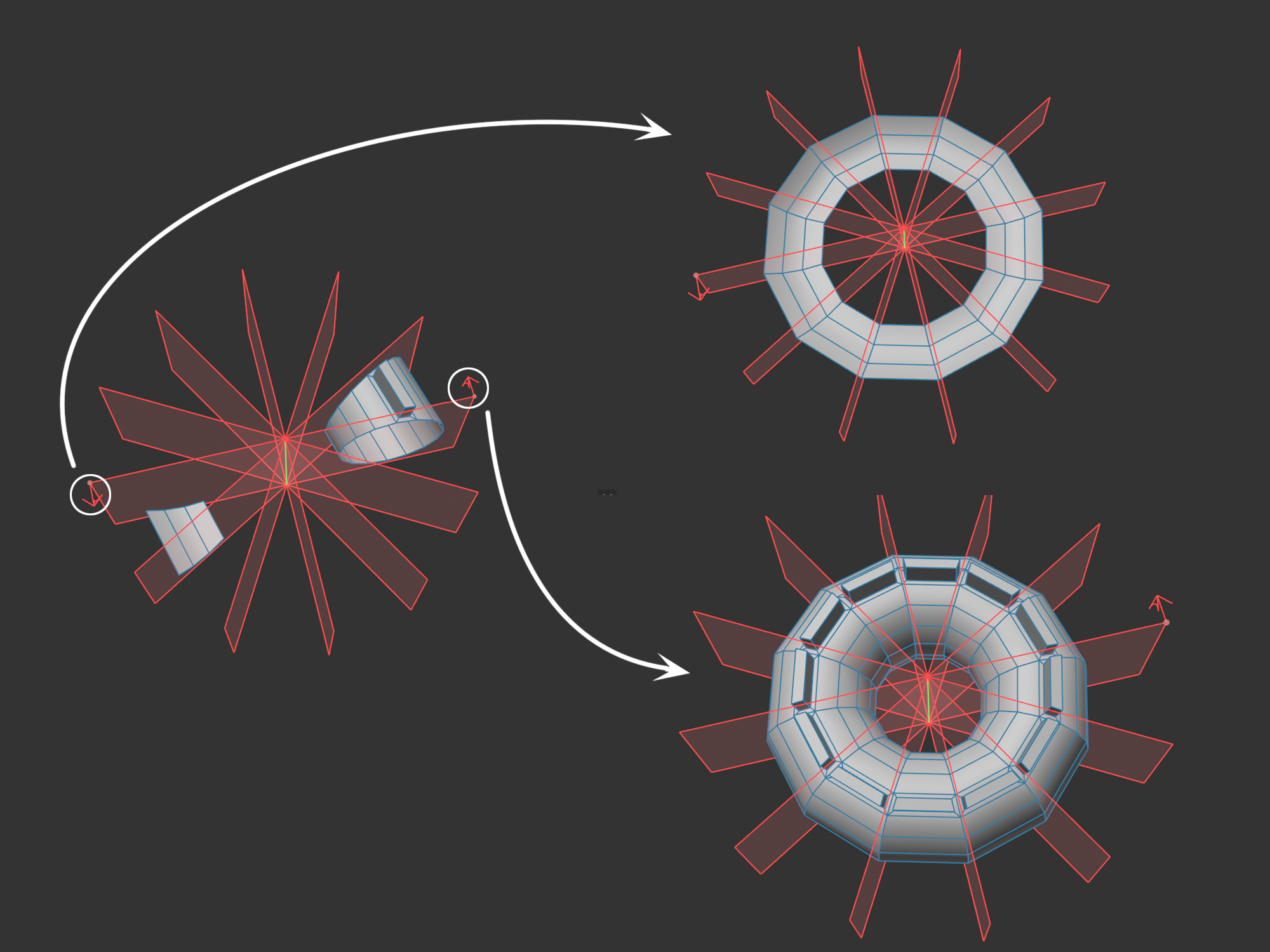

Para el caso especial de que tenga diferentes geometrías en las secciones individuales, debe definir aquí qué sección se va a duplicar - las demás se ignorarán:

Para mostrar la vista previa de las capas, active Mostrar capas en la configuración global de Simetría. A continuación, se le mostrará mediante una flecha (resaltada arriba) cuál es la sección de definición.
