Fusion
L’onglet Fusion comporte des paramètres qui peuvent également être définis de manière interactive dans la liste de champs.
Utilisez ce paramètre pour activer ou désactiver le calque. Le cas échéant, cette manipulation peut aussi être effectuée par canal à l’aide des icônes Valeur, Couleur ou Direction.
Ces 3 options vous permettent de définir quel « canal » doit être affecté par le calque actuel. En fonction de la liste de Champs où est placé le calque, un ou aucun canal ne sera affiché. Un Champ sphérique, par exemple, dans un Déformateur Courbure, ne peut pas affecter les couleurs.
Ce paramètre vous permet de définir l’opacité du calque à la valeur souhaitée entre 0 % et 100 %.
Des informations générales sur la fusion de Calques sont disponibles dans la rubrique Comment fusionner des Champs ?.
Les descriptions suivantes se basent sur la fusion du canal de Valeur. La fusion des couleurs est parfois différentes, mais fonctionne globalement tel que décrit dans les Modes de fusion. Pour d'autres vecteurs (p. ex., la Force de champ), les modes Normales, Ajouter et Multiplier sont d'un grand intérêt (voir aussi ici.
Défini sur 100 %, ce mode remplace tous les Champs précédents par sa propre valeur pour le canal Valeur.
Vous pouvez définir ici le mode de fusion des différents Champs.
Ajouter, Soustraire et Multiplier fonctionnent exactement comme leur nom l’indique. Multiplier est particulièrement adapté au masquage (les valeurs nulles effacent les effets subordonnés). Cf. également hier pour voir divers exemples.
Ce mode de fusion allie Multiplier et Multiplier négatif. Les valeurs moyennes n’ont aucun effet tandis que la valeur maximale et minimale sont soulignées et renforcées.

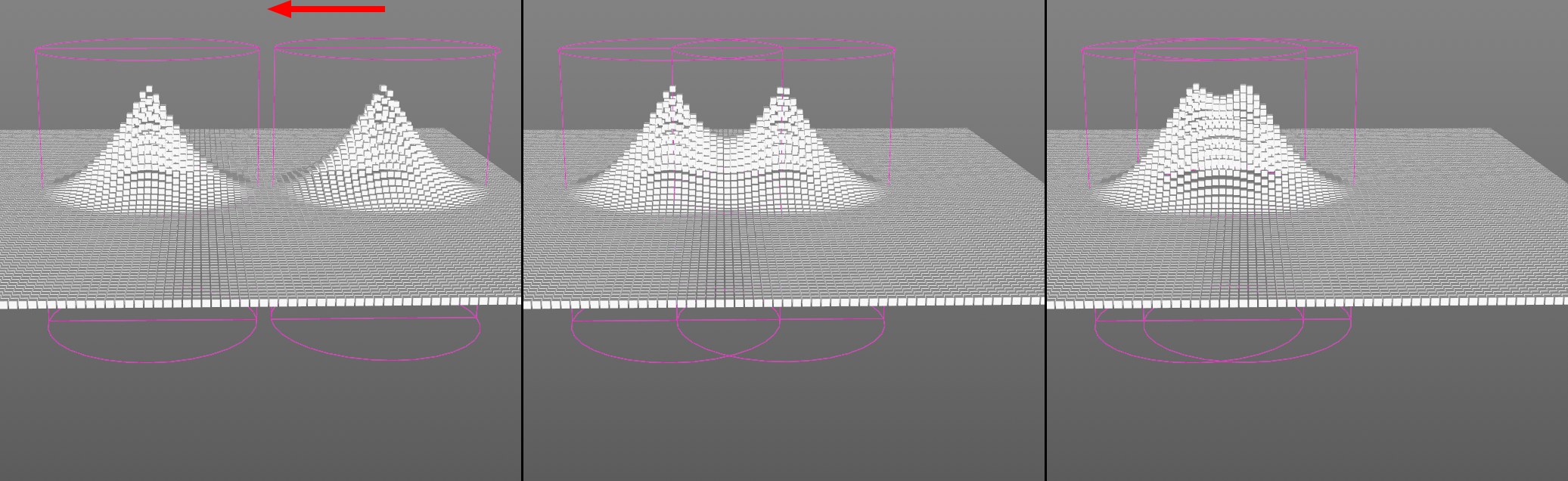

Ce mode convient pour une utilisation lorsque deux Champs qui se chevauchent (le subordonné avec 100 %) afin d’éviter une maximale supérieure à 100 %):
En d’autres termes, la multiplication négative du calque parent par 100 % donne 100 %, y compris si des éléments préalables définissent d’autres valeurs.
Utilise la valeur maximale et minimale fournies par le calque subordonné ou le calque lui-même. Pour les programmes d’édition d’images, cela correspond respectivement aux paramètres « Éclaircir » et « Assombrir ».

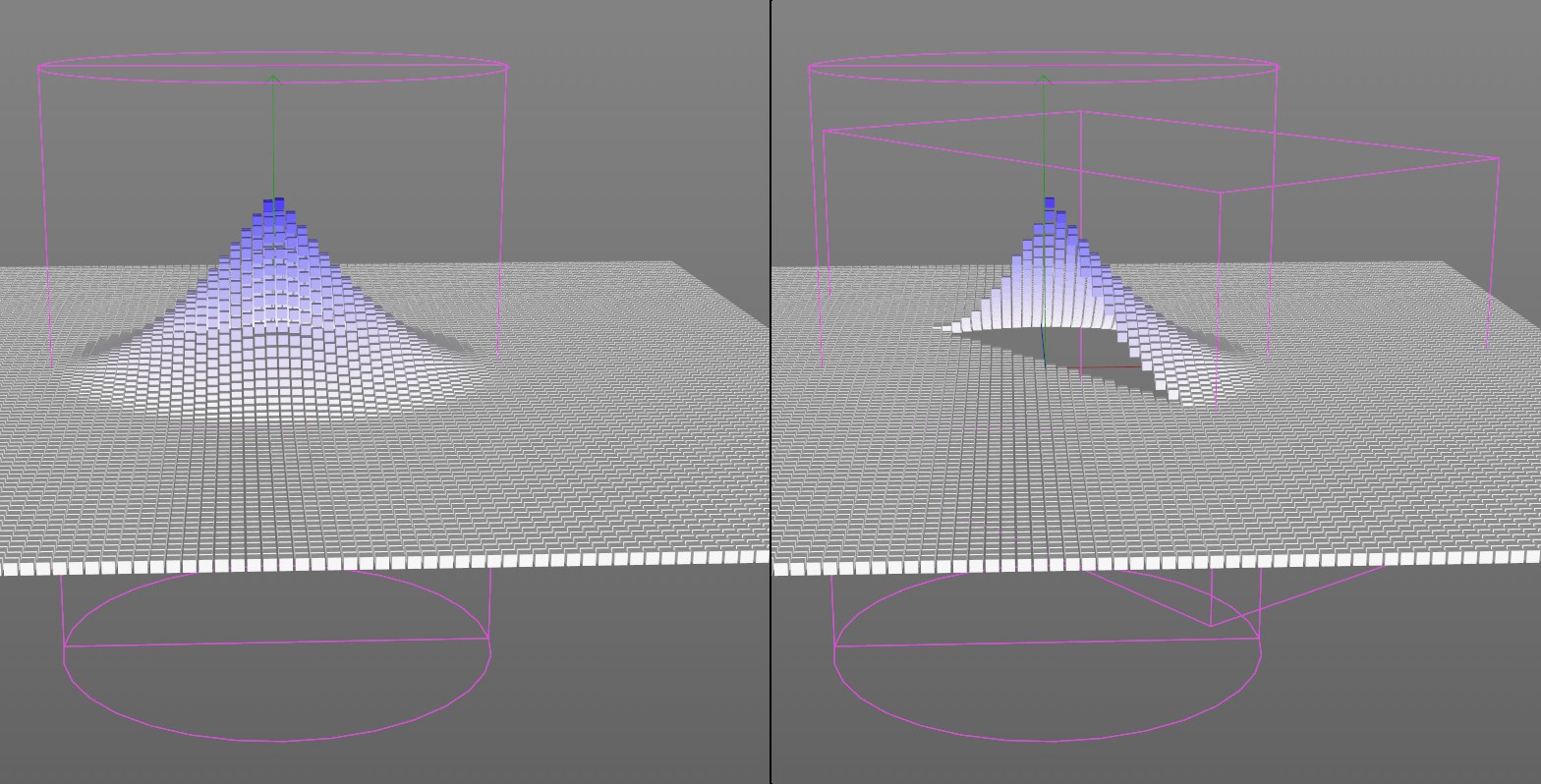

Ce mode sert comme type de masque pour tous les canaux et fonctionne donc mieux dans le Champ Forme (définir Décalage interne sur 100 % dans l’onglet de Remappage si la transition doit être brutale ). Dans la scène suivante, le Champ Cube se trouve au-dessus du Champ Cylindre :
Le Champ Cube masque l’effet de tous les calques subordonnés à l’aide de son volume.
