Ici vous trouverez une série de paramètres avec lesquels vous pouvez créer des splines déformées, en forme d’éventail par exeple. La plupart de ces paramètres peut être ouvert pour afficher les réglages supplémentaires, y compris une courbe fonction et un champ dans lequel vous pouvez entrer une formule. Ces paramètres peuvent être utilisés pour modifier la spline elle-même(Longueur, Angle H, Angle P, Angle B) ou les segments individuels (Courbure, Incurvation, Torsion, Largeur).

Les valeurs des fonctions "courbes” et "formules” seront multipliées par le paramètre principal correspondant.

Cette valeur définit la longueur de la MoSpline ou de ses segments individuels. Vous remarquerez que cette valeur n’est pas absolue. Les deux paramètres suivants fonctionnent avec cette longueur.

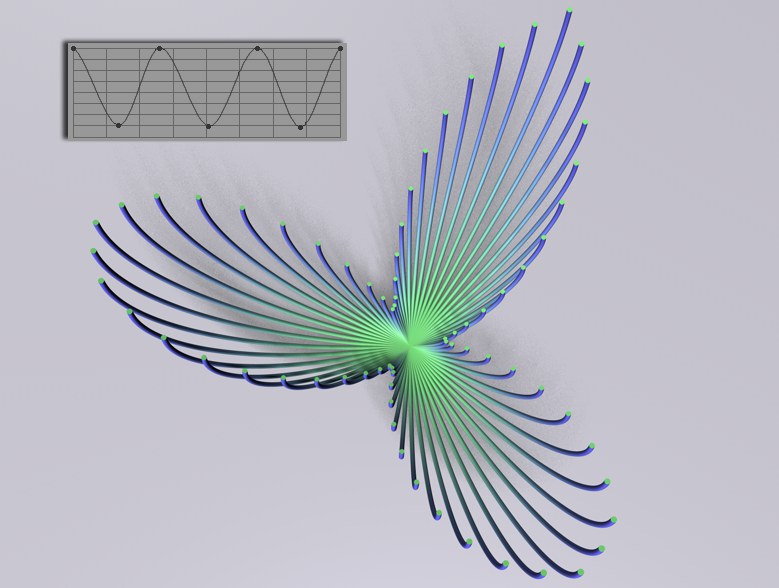

Utilisez cette courbe pour modifier la longueur des segments Mospline. L’extrémité gauche de la courbe représente le premier segment et la fin représente le dernier segment.

Pour les utilisateurs ayant des compétences en programmation, la Formule peut être utilisée pour créer des effets de pointe. La valeur résultant de ce champ sera multipliée par le paramètre parent (par ex. la Courbure). En addition aux Fonctionshabituelles, vous pouvez également utiliser:

t, time

Le moment actuel de l’animation

ind, index, i, number, n

Les indices de point du segment (pour Courbure, Incurvation, Torsion, Largeur).

En interne, les points de chaque secteur sont numérotées consécutivement.

seg, segment, s

Le numéro d’index du segment courant (pour Longueur, Angle H, Angle P, Angle B). En interne, les segments sont numérotées consécutivement.

cnt, count, c, total, tot

Le nombre total de points de segment de spline ou de segments.

Exemple

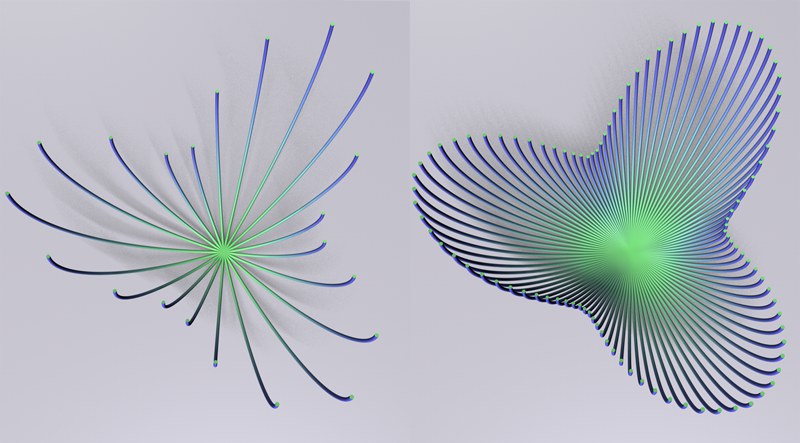

Segment Number Formula

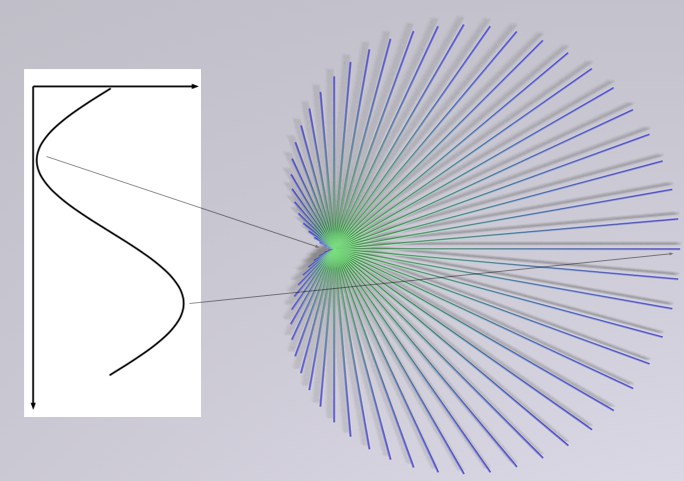

Imaginons que vous voulez créer une dispersion sinusoidale des valeurs de longueur de la MoSplineLet’s say you want to create a sinus-shaped dispersion of a MoSpline’s length values. Entrez 1+sin((ind/cnt)*360 dans le champ Formule. Quel sera le résultat? Un facteur individuel sera calculé en interne pour chaque segment de Spline, qui résulte principalement de "ind/cnt".

Disons que votre MoSpline dispose de 40 segments. Le premier segment a un numéro d'index de "0" et le troisième a un indice de "2", et ainsi de suite. "Cnt" a une valeur constante de 40 ans. Par conséquent, le premier segment sera de 0 / 40 = 0, le segment des tiers 2 / 40 = 0.05, et ainsi de suite. Le facteur "360" assure qu'une onde sinus est géré par le biais, le summand de «1» fait en sorte qu'aucune valeur négative n’en découle.

Formula Le long d'un segment de Spline Individuel

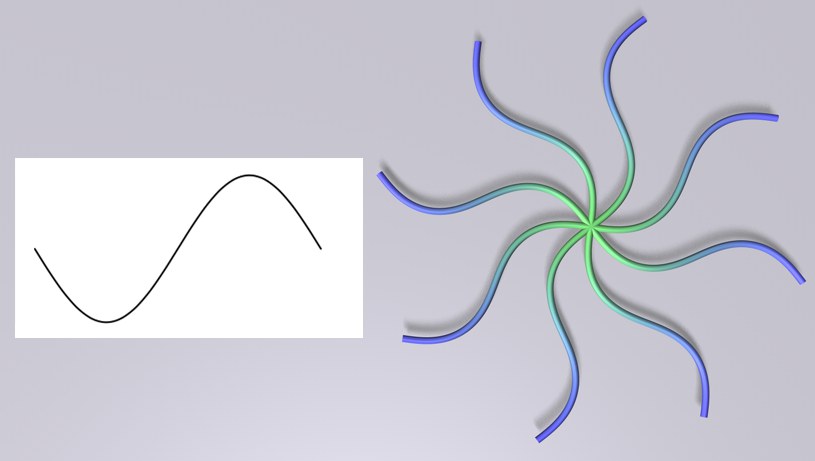

Entrez la formule sind((ind/cnt)*360 dans, par exemple, le champ Courbure.

Comme dans l'exemple précédent, cette formule se traduit aussi par une courbe sinus. Cette fois, cependant, le long de chaque segment de spline individuels. Comme vous pouvez le voir, chaque segment se courbe dans un sens, puis dans la direction opposée. Cela représente le parcours positif et négatif par la courbe sinus, respectivement.

Utilisez ce paramètre pour définir le nombre de points par segment de Spline. Ici, la même réglementation s'applique également à toutes les subdivisions de spline: un nombre suffisant est nécessaire afin de garantir une forme constante et harmonieuse. Trop peu de points se traduira par une spline angulaire.

Utilisez ce paramètre pour définir le nombre de segments de Spline. Assurez-vous que soit l’Angle H, Angle P ou Angle B n’est pas réglé à 0. Sinon, tous les segments de Spline se situeront au-dessus de l'autre.

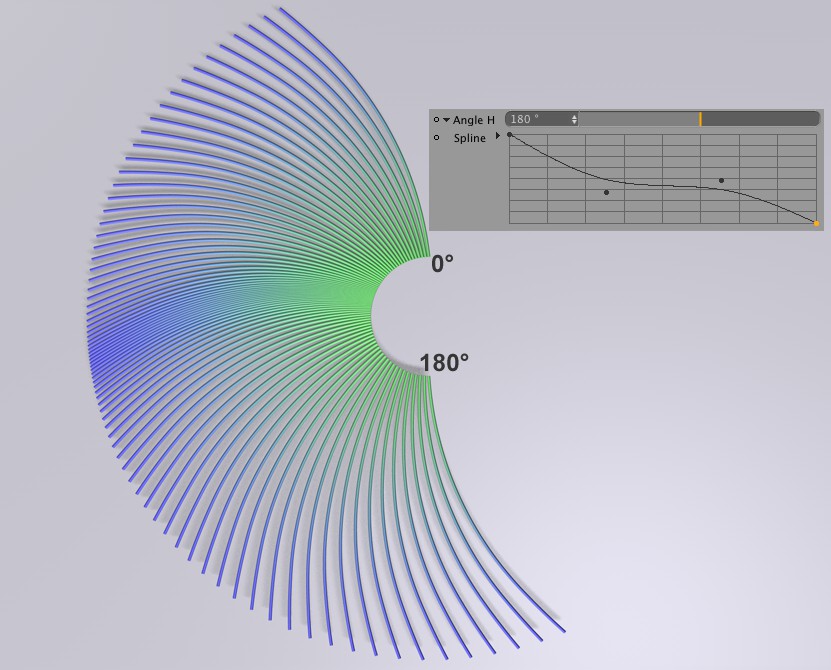

Cet angle est l'angle entre le segment à l'origine du MoSpline et le dernier segment de la courbe Spline créé (rotation autour de l'axe Y). Les segments au sein des splines sont disposées uniformément (tant que les paramètres Spline et Formule ne stipulent pas le contraire.

Ce paramètre définit comment les segments de Spline entre 0° et l’Angle H seront disposés. Les détails concernant le travail avec splines peut être trouvé ici.

Voir Formule.

son angle est l'angle autour du dernier segment de la courbe des originaires de l'origine des MoSpline's (rotation autour de l'axe X). Les segments au sein des splines sont disposées uniformément (tant que les paramètres Spline et Formule ne spécifient pas le contraire.

Ce paramètre définit comment les segments de Spline entre 0° et l’Angle P seront disposés. Voir aussi Spline.

Voir Formule.

L’Angle B repose entre les premier et dernier segments qui résultent de la MoSpline (rotation autour de l’axe Z). Les segments au sein de la spline sont disposés uniformément (tant que les paramètresSpline et Formule ne spécifient pas le contraire).

Cette courbure de spline définit comment les segments seront disposés entre 0° et la valeur d’Angle B . Voir aussi Spline

Voir Formule.

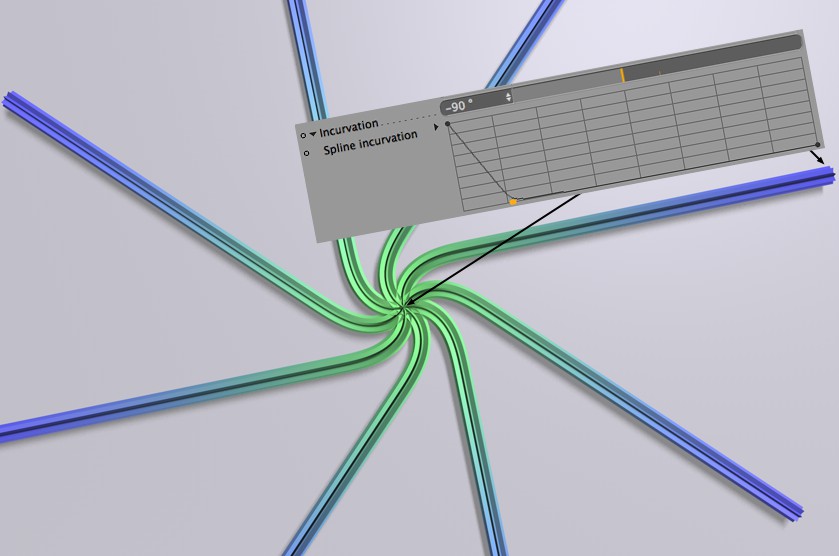

Si un segment Spline unique se courbe le long de sa longueur (autour de l'axe Y (basée sur l'origine de l'objet)), entrez une valeur égale ici. Cette valeur définit l'angle entre la tangente du premier point et le dernier segment. Toutefois, cette valeur peut être influencée par les paramètres Spline et Formule Activer l’option Maintenir angle aidera à décaler cet effet.

Cette courbe définit la façon dont la courbe doit se comporter le long de la longueur du segment de Spline.

Voir Formule.

Ces paramètres sont utilisés pour définir la gamme de valeurs à travers laquelle les princiaux paramètres, tels que définis par Spline, Formule et les paramètres concernés, passera. L’option Maintenir angle doit être désactivée.

Si une valeur a été définie pour un ou plusieurs des paramètres Courbure, Incurvation ou Torsion, pouvant être affectés défavorablement par les valeurs Spline ou Formule. Activer cette option aidera à décaler cet effet.

La déformation Spline pour les paramètres Courbure, Incurvation et Torsion s’effectue normalement en utilisant le système de coordonnées local, ce qui signifie que la différence entre les angles est calculée en partant d’un segment à un autre et que chaque point de segment a son propre système de coordonnées.

Activez cette option pour mesurer les angles en utilisant le système de coordonnées du monde.Cette image (utilisée conjointement avec le paramètre Torsion) montre à quoi peut ressembler cet effet.

Si un segment Spline unique se courbe le long de sa longueur (autour de l'axe Y (basée sur l'origine de l'objet)), entrez une valeur égale ici. Cette valeur définit l'angle entre la tangente du premier point et le dernier segment. Toutefois, cette valeur peut être influencée par les paramètres Spline et Formule . Activer l’option Maintenir angle aidera à décaler cet effet.

Cette courbe définit la façon dont la courbe doit se comporter le long de la longueur du segment de Spline.

Voir aussi Spline.

Voir Formule.

Ces paramètres sont utilisés pour définir la gamme de valeurs à travers laquelle les princiaux paramètres, tels que définis par Spline, Formule et les paramètres concernés, passera. L’option Maintenir angle doit être désactivée.

Si une valeur a été définie pour un ou plusieurs des paramètres Courbure, Incurvation ou Torsion, pouvant être affectés défavorablement par les valeurs Spline ou Formule. Activer cette option aidera à décaler cet effet.

La déformation Spline pour les paramètres Courbure, Incurvation et Torsion s’effectue normalement en utilisant le système de coordonnées local, ce qui signifie que la différence entre les angles est calculée en partant d’un segment à un autre et que chaque point de segment a son propre système de coordonnées.

Activez cette option pour mesurer les angles en utilisant le système de coordonnées du monde.Cette image (utilisée conjointement avec le paramètre Torsion) montre à quoi peut ressembler cet effet.

Si un segment Spline unique doit se tordre le long de sa longueur, (autour de son Z (axe basée sur l'origine de l'objet)), entrez une valeur égale ici. Une valeur de 180 ° tournera le dernier segment de 180 ° par rapport au premier segment. Si les valeurs de Courbure et d’incurvation sont définies sur 0, cet effet sera visible lorsque la MoSpline est enfant d'une Objet Extrusion contrôlée.

L’Objet Extrusion contrôlée se torsadera en conséquence. Toutefois cette valeur peut être influencée par les paramètres Spline et Formule . Activer l’option Maintenir angle aidera à décaler cet effet.

Cette courbe définit la façon dont la courbe doit se comporter le long de la longueur du segment de Spline.

Voir aussi Spline.

Voir Formule.

Ces paramètres sont utilisés pour définir la gamme de valeurs à travers laquelle les princiaux paramètres, tels que définis par Spline, Formule et les paramètres concernés, passera. L’option Maintenir angle doit être désactivée.

Si une valeur a été définie pour un ou plusieurs des paramètres Courbure, Incurvation ou Torsion, pouvant être affectés défavorablement par les valeurs Spline ou Formule. Activer cette option aidera à décaler cet effet.

La déformation Spline pour les paramètres Courbure, Incurvation et Torsion s’effectue normalement en utilisant le système de coordonnées local, ce qui signifie que la différence entre les angles est calculée en partant d’un segment à un autre et que chaque point de segment a son propre système de coordonnées.

Activez cette option pour mesurer les angles en utilisant le système de coordonnées du monde.Cette image (utilisée conjointement avec le paramètre Torsion) montre à quoi peut ressembler cet effet.

La plupart des MoSplines sont utilisables en enfant d’un Objet Extrusion contrôlée. Ce paramètre est utilisé pour définir la largeur de l’Objet Extrusion contrôlée lui-même (au lieu d’être défini par la taille de la spline).

Cette courbe est utilisée pour définir la largeur le long des segments de spline. Plus de détailsici

Voir Formule.
