Objet Roue dentée

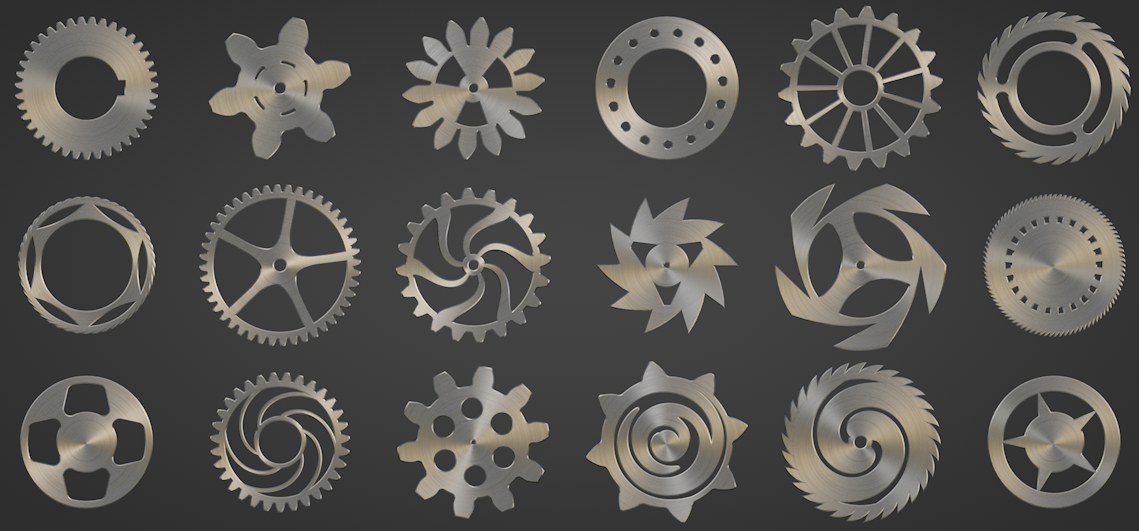

Plusieurs roues dentées avec différents paramètres, définies comme sous-objets d’un objet Extrusion.
L’objet Roue dentée propose, outre la possibilité d’y ajouter des dents en développante de cercle, une grande variété de paramètres permettant de créer différents types de rayons, de cliquets d’arrêts, de roulements, etc.
L’objet Roue dentée propose également un mode d’héritage permettant de charger des projets plus anciens comprenant également des roues dentées.
Note :Compte tenu des nombreuses dépendances techniques entre les différents paramètres, le préréglage des dents en développante ne peut plus être modifié librement comme dans les versions précédentes. Activer le Ancien système vous permettra de modifier librement les paramètres (toutefois, les dents de la roue ne seront plus en développante).

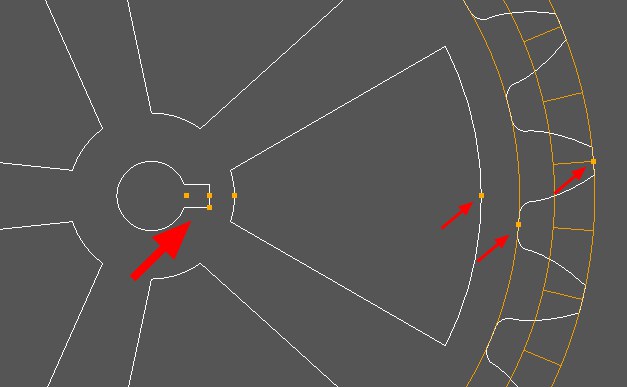

L’objet Roue dentée possède plusieurs poignées permettant d’ajuster certains paramètres importants :
Dents en développante de Type Rayons (dans l’onglet Armature), avec l’option Découpe activée. En fonction des paramètres utilisés, les options Nombre de dents (par pouce), Cercle de pied, Rayon du cercle primitif ou Cercle de tête peuvent être affichées. Plusieurs poignées sont indiquées par défaut (d’autres peuvent d’y ajouter en fonction du Type d’armature).
