Operador Caja Límite

Operador Caja Límite

Las dimensiones máximas de un objeto se muestran en el panel de vista como esquinas coloreadas. Esas esquinas forman una caja límite, dentro de la cual el objeto se ajusta. Las dimensiones de esta caja límite se muestran en el Gestor de Coordenadas cuando el desplegable Tamaño se establece a Tamaño.

El nodo Caja Limitada te da acceso a las dimensiones de esta caja límite. El objeto debe ser un objeto poligonal. Si quieres usar el nodo con un objeto primitivo, primero debes hacer la primitiva editable.

Adicionalmente, si se activa Usar Puntos Deformados, los puntos deformados se tendrán en cuenta para asegurar un resultado preciso. La opción Modo Matriz permite seleccionar las coordenadas locales o las globales.

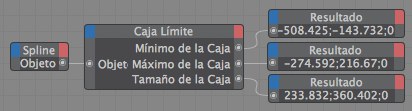

En el ejemplo anterior se extrae el tamaño de la caja límite del objeto adjunto. Adicionalmente también extrae las coordenadas de los puntos más pequeño y más grande de la caja límite.
