브릿지

브릿지

브릿지 툴은 포인트 모드나, 엣지, 폴리곤 모드에서 사용할 수 있습니다. 폴리곤 모드에서는 선택 범위를 설정해야 합니다.

브릿지 툴을 사용함으로써 분리된 서페이스들을 서로 연결시킬 수 있습니다.

각각 포인트 모드, 엣지 모드, 그리고 폴리곤 모드에서 브릿지 툴을 적용시켜준 예(하단의 그림).

포인트 모드에서 브릿지를 이용하면 새로운 엣지를 정의함으로써 폴리곤을 만들 수 있습니다. 두 포인트간에 새로운 폴리곤 엣지를 정의하려면 한 포인트를 다른 포인트로 드래그 & 드롭합니다. 그러면 하이라이트되어 새로운 폴리곤이 만들어질 곳이 프리뷰됩니다.

엣지 모드에서 브릿지를 이용해서 두 엣지 중 한 엣지를 다른 엣지로 드래그한 후 드롭시킴으로써 두 엣지 사이에 새로운 폴리곤을 만들 수 있습니다. 포인트 모드에서와 마찬가지로 새로 폴리곤이 만들어지는 위치가 하이라이트되어 프리뷰됩니다.

폴리곤 모드에서는 브릿지 툴을 이용하기 전에 먼저 연결하고 싶은 폴리곤을 선택해야 합니다. 그리고 나서 브릿지 툴을 선택한 후 폴리곤의 한 쪽을 클릭한 후 다른 쪽으로 드래그 & 드롭합니다. 그러면 브릿지 작업을 도와주는 하이라이트된 보조선이 표시됩니다.

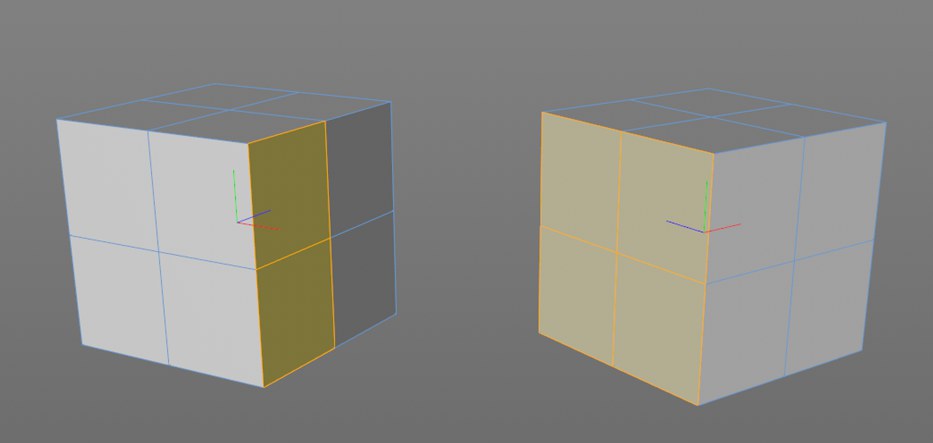

그림1

• 먼저 연결하고 싶은 폴리곤을 선택합니다.
예를 들면 그림 1에서 볼 수 있는 것과 같이 4개의 폴리곤으로 구성된 두 개의 폴리곤 그룹을 선택합니다(즉 연결하고 싶은 두 개의 면이 있는 모든 폴리곤을 선택해주었습니다).
• 메뉴에서 메쉬 / 생성 툴 / 브릿지 툴을 선택합니다.
• 선택된 폴리곤의 한쪽면을 맞은 편의 다른 쪽 폴리곤의 면으로 드래그합니다.

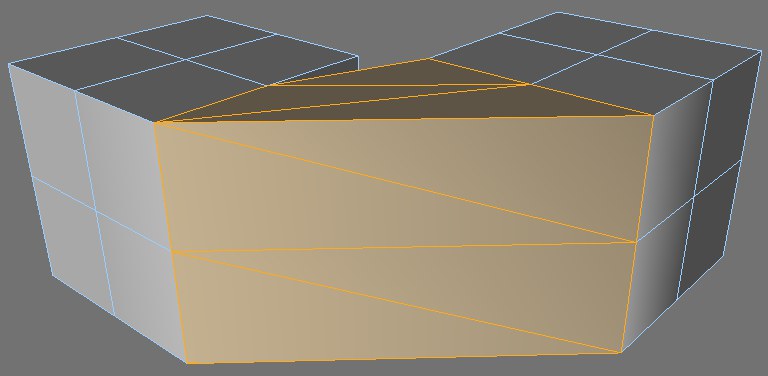

그러면 선택된 서페이스들은 새로운 4개의 서페이스로 연결되고 필요한 경우 오리지널 서페이스는 삭제 됩니다.

브릿지 툴은 서페이스를 연결할뿐만 아니라 또한 포인트로부터 폴리곤을 쉽고 빠르게 만들어주는데도 이용할 수 있습니다. 또한 브릿지 툴을 이용해서 복잡한 캐릭터를 만들 수도 있습니다. 이 브릿지 툴은 서페이스 분할을 조합해서 모델링할 때 매우 유용하게 사용할 수 있습니다.

그럼 이 방법을 이용해서 처음부터 새로운 폴리곤을 만들어 보겠습니다. 아래와 같은 방법을 이용하면 훨씬 더 복잡한 오브젝트도 만들 수 있습니다.

• 메뉴에서 파일 / 새 작업을 선택해서 새로운 프로젝트를 만들어줍니다.
• 생성하기 /오브젝트 / 빈 폴리곤을 선택해서 포인트나 폴리곤을 추가해줄 비어있는 폴리곤 오브젝트를 만듭니다.
• 왼쪽 툴바에서 포인트 툴을 선택합니다.
• 상단의 툴바에서 이동 툴을 선택합니다.

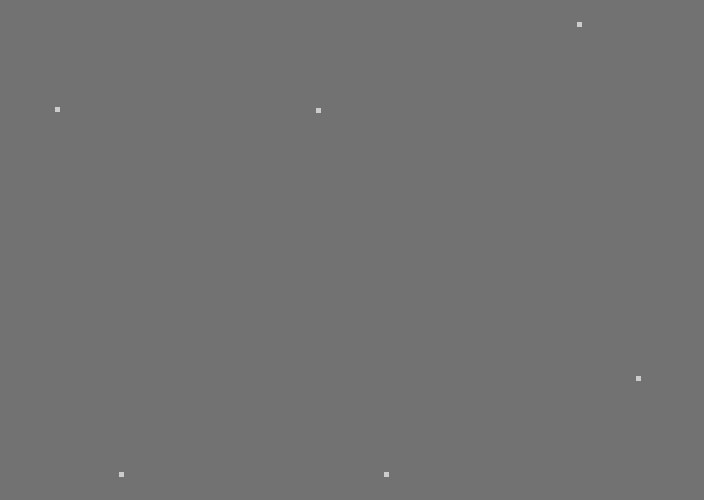

• Ctrl 키를 6번 클릭해서 뷰포트 안쪽에 그림 6과 같은 위치에 대충 2줄로 포인트를 생성합니다.

그림 6.

• 메쉬 / 생성 툴 / 브릿지를 선택해서 브릿지 툴을 적용합니다.

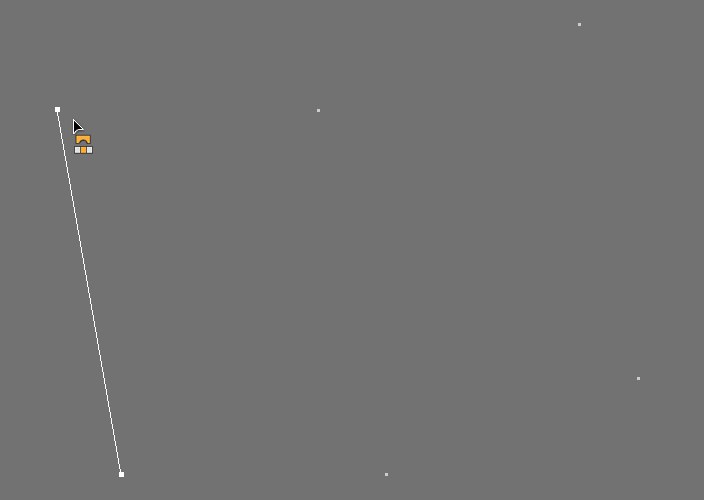

• 뷰포트상에서 위쪽 줄의 왼쪽 포인트를 왼쪽 아래줄 포인트로(그림 7) 드래그한 후 마우스 버튼을 놓아줍니다(두 포인트 사이를 마우스로 드래그하면 노란색 보조선이 표시됩니다).

그림 7.

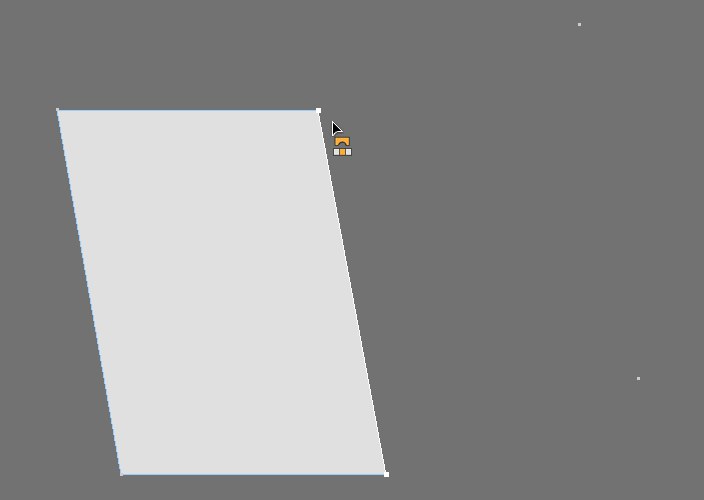

• 이제 윗줄의 중간에 있는 포인트를 클릭해서 아랫줄의 중간 포인트로 드래그한 후 마우스 버튼을 놓아줍니다. 그러면 그림 8과 같이 폴리곤이 만들어집니다.

그림 8.

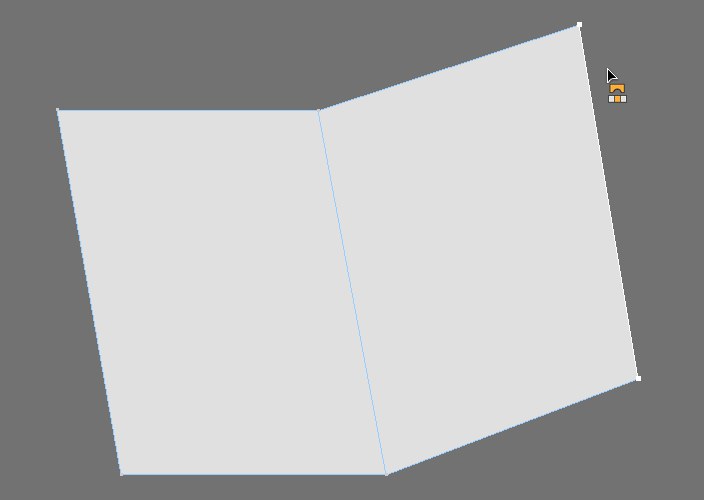

• 마지막으로 윗줄의 맨 오른쪽 포인트를 클릭해서 아랫줄의 오른쪽 포인트 위로 드래그한 후 마우스 버튼을 놓아줍니다. 그러면 그림 9와 같이 두 번째 폴리곤이 만들어집니다.

그림 9.

Esc키를 사용해서 브릿지 기능을 리셋

만약 브릿지 툴을 사용하는 중에 잘못된 곳을 클릭한 경우에는 Esc키를 눌러줌으로써 이전의 클릭을 취소시킬 수 있습니다.

위의 예에서와 같이 첫 번째 폴리곤을 만들어주기 위해서는 두번의 드래그를 해야 하지만, 첫 번째 폴리곤이 만들어진 후에는 한번의 클릭하고 드래그로도 폴리곤을 만들 수 있습니다. 이는 Cinema 4D가 이미 여러분이 만들어 놓은 폴리곤에 다음 폴리곤을 만들기를 원한다는 것을 예측하고 있기 때문에 가능한 부분입니다.

이 기능은 폴리곤의 열이나 루프를 만들어줄 때 유용하게 사용할 수 있습니다. 그러나 만약 현재 폴리곤에 다음에 추가할 폴리곤이 연결되는 것을 원치 않는 경우에는 Esc 키를 눌러서 브릿지 기능을 초기화 시킬 수 있습니다. 그러면 첫 번째 폴리곤을 만들 때와 마찬가지로 메쉬상의 원하는 위치에 두번의 드래그 & 드롭을 통해서 폴리곤을 만들 수 있습니다.
