Linee
La tab Linee controlla il tipo di linee create (profili, intersezioni, bordi di poligono, ecc.) e quali materiali Sketch vengono utilizzati per renderizzarle.
Per capire come si comportano le linee con le impostazioni tipo Combina (vedi sopra), può essere utile pensare che ad ogni tipo di linea creata viene assegnato il proprio livello (internamente è esattamente ciò che succede). Quando Sketch and Toon crea delle linee per un oggetto, viene creato un nuovo livello in cui viene inserita la linea. Se Combina viene abilitato, tutti i tipi di linea che possono essere combinati vengono messi nello stesso layer. Se Combina viene disabilitato, ogni diverso tipo di linea viene posto in un layer diverso.
Ciò significa che ogni oggetto produce uno o più livelli (da ogni Tag Stile Sketch e da ogni post-effetto). La priorità del livello (ad esempio l’ordine in cui i layer vengono renderizzati) viene definita dall’ordine dei tag, dal post-effetto e dalla priorità del materiale (definiti sul tab Principale), quindi durante la renderizzazione viene utilizzata la profondità Z, seguita dalla priorità livello di tutte le linee che hanno profondità Z simile (le linee più vicine alla camera vengono disegnate in cima).
Tipi
Le opzioni si trovano nella parte alta del tab Linee e controllano i tipi di linea che vengono creati. Ad esempio, abilitare l’opzione Contorno per creare contorni. Alcune opzioni hanno delle impostazioni addizionali che appariranno nel parte bassa della finestra di dialogo quando l’opzione viene abilitata.
Sono disponibili i seguenti tipi di linea (ulteriori dettagli si possono trovare nella descrizione dei corrispondenti parametri):

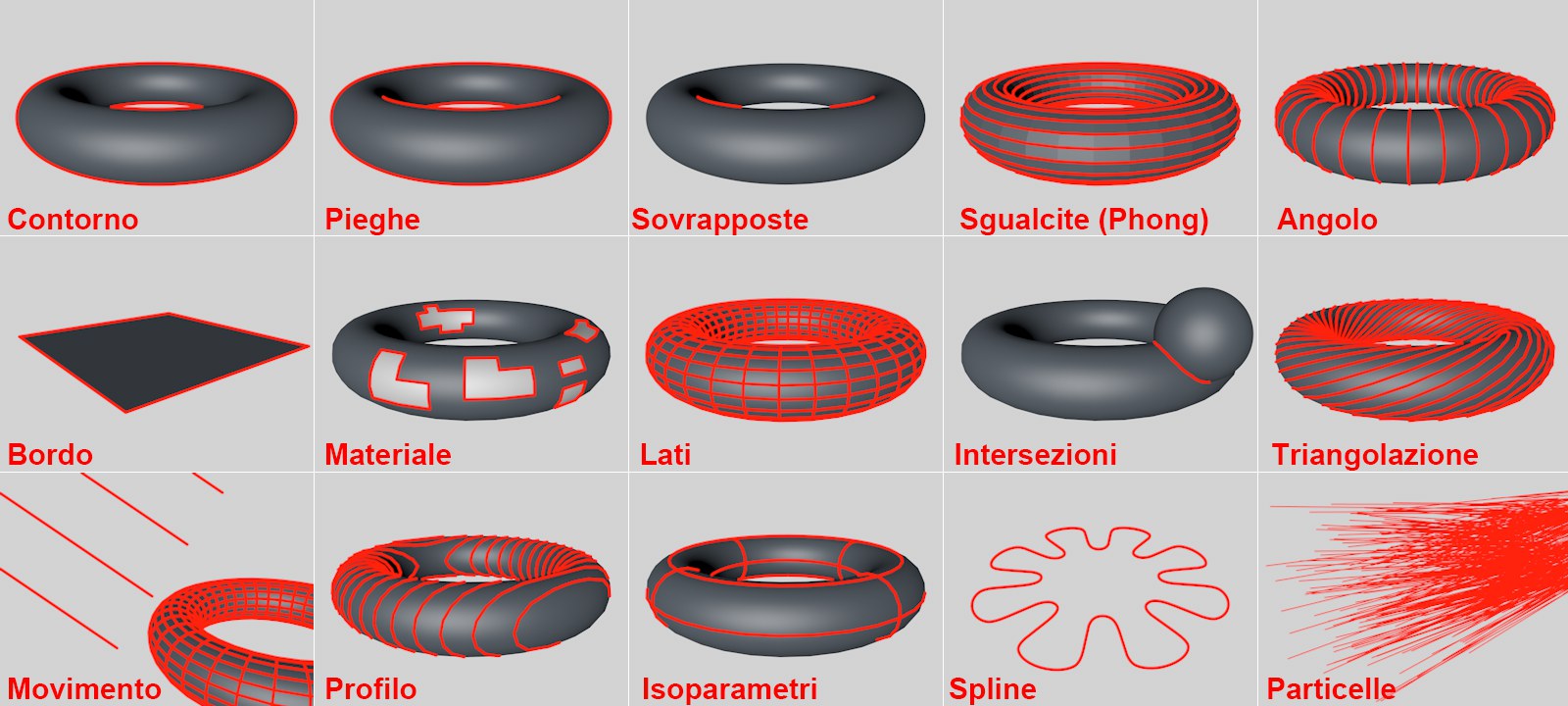

Si possono creare vari tipi di linea.
Le linee di contorno non nascoste di un oggetto.
Una Piega è il bordo tra la parte anteriore e quella posteriore di un poligono.
Sovrapposte sono linee profilo sovrapposte alla mesh, o la differenza tra Piega e il bordi di contorno.
Bordi Oggetto non levigati.
Renderizza l’angolo di due poligoni adiacenti che si trovano ad una determinata angolatura o all’interno di una determinata estensione tra uno e l’altro
Bordi che appartengono ad un singolo poligono.
Bordi che appartengono a regioni di un determinato materiale assegnato ad una selezione poligono.
Renderizza ogni singolo bordo.
Renderizza i bordi creati quando un oggetto si interseca con un altro.
Si renderizza una linea di triangolazione per ogni quadrilatero.
Per gli oggetti in movimento si possono calcolare delle linee in direzione del movimento.
Renderizza linee con un uguale angolo o altezza.
Isoparametri renderizza linee con lo stesso nome degli oggetti generati.
Saranno renderizzate le Spline.
Saranno renderizzate le particelle. Assicuratevi di non posizionare oggetti sull’Emettitore.
La modalità Combinare permette di combinare differenti tipi di linea nei seguenti modi:
Ogni tipo di linea viene creata separatamente e renderizzata individualmente su un proprio layer. Nel caso in cui più di un tipo di linea produca la stessa linea durante l’utilizzo di effetti tipo trasparenza oppure pattern, si potrebbero notare risultati non voluti nei punti in cui le linee si sovrappongono. Un esempio potrebbe essere quando si abilitano Sgualcite e Angolo, che potrebbero creare linee per gli stessi spigoli del poligono. Quando le tracce vengono abilitate nel materiale Sketch, le tracce verranno limitate alle linee dello stesso tipo.
Tutti i tipi di linea che utilizzano lo stesso materiale Sketch verranno combinati sullo stesso layer. Ciò aiuta a evitare la sovrapposizione (vedere Nessuno sopra). Quando le tracce sono abilitate nel materiale Sketch, tutti i tipi di linea in questo layer sono disponibili a essere disegnati dalle tracce.
I tipi di linea vengono combinati in modo da creare solo linee che non si sovrappongono a tipi multipli.
I tipi di linee abilitati vengono combinati in modo da creare linee che esistono solo in più di un tipo di linea; questo effetto è opposto a quello della modalità Esclusivo.
Vedere Nascondi Selezione.
Vedere Nascondi Selezione da Oggetto.
Per disabilitare le linee nascoste, impostate Nascondi Selezione su Auto e ripulite il box Nascosto di Default oppure il box locale Nascosto. Queste impostazioni controllano quali linee sono visibili e quali vengono nascoste. La modalità Nascondi Selezione imposta quali oggetti vengono utilizzati per trovare se una linea è nascosta. Nei seguenti esempi, le linee visibili sono di colore nero, quelle nascoste rosse.
Nella modalità Auto, solamente l’oggetto che ha creato la linea viene utilizzato per trovare se la linea è nascosta.

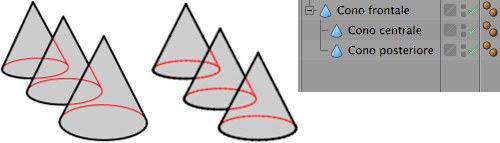

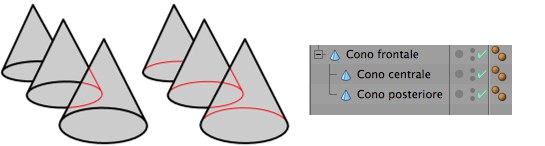

Modalità Figlio con la modalità Self-culling
disabilitata (sinistra) e abilitata (al centro).
La modalità Figlio utilizza il genitore e suo figlio per scoprire se una linea è nascosta.
La modalità Gerarchia con Self-Culling disabilitato
(a sinistra) e abilitato (a destra).
La modalità Gerarchia trova l’oggetto più alto, il genitore, quindi utilizza il genitore ed i suoi figli per scoprire se una linea è nascosta.
In questa modalità, la linea viene controllata in rapporto a tutti gli oggetti presenti sulla scena per scoprire se è nascosta.

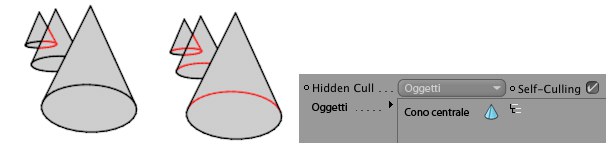

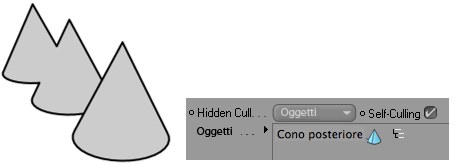

Modalità Oggetto con Self-Culling disabilitato (a
sinistra) e abilitato (a destra)>
Questa modalità utilizza gli oggetti nel box Oggetti per scoprire se una linea è nascosta.
Vedere anche Visibile di Default
Materiali Linea
Visibile di Default
Utilizzare i box Visibile di Default e Nascosto di Default per specificare quale materiale Sketch si utilizza per le linee visibili e per le linee nascoste (trascinare i materiali da Gestione Materiali nei box). Se si lascia un box vuoto quelle linee non verranno renderizzate.
Questi sono i materiali di default e vengono utilizzati per tutti i tipi di linea ad eccezione di quelli con i propri materiali, specificati nei box Visibile e Nascosto (per visualizzare i box Visible e Nascosto impostare Materiali Linea su Entrambi).

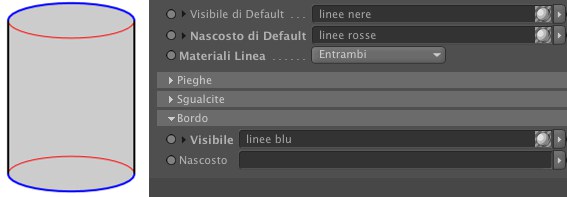

Per visualizzare i box Visibile e Nascosto per ogni
tipo di linea abilitata, impostare Materiali Linee su Entrambi.
Ogni box ha un pulsante triangolare sulla destra, sul quale è possibile cliccare per accedere ai seguenti comandi:
- Pulisci svuota il box. In altri termini, toglie l’assegnazione del materiale Sketch.
- Mostra in Gestione attiva Gestione Materiali, visualizzandolo se necessario, per vedere il materiale Sketch.
- Seleziona Elemento seleziona il materiale Sketch in Gestione Materiali e ne visualizza le impostazioni in Gestione Attributi.
Sketch and Toon offre più di una dozzina di tipi di linee. In queste pagine si troverà una descrizione di ogni tipo di linea e le relative impostazioni nel tab Linee se quest’ultima è presente. Pieghe, Sgualcite e Bordo sono tutto ciò che occorre per uno stile toon di base.
L’oggetto che crea una linea ne è proprietario. Le linee vengono poste su un livello che è collegato all’oggetto che le ha generate. Ciò può intervenire su elementi tipo contorni — anche se un contorno può sembrare essere intorno a oggetti multipli, internamente ogni oggetto possiede la propria sezione del contorno, quindi se si prova ad applicare una traccia al contorno, questo può andare solamente sulle linee dello stesso strato; lo stesso discorso si può fare per gli oggetti.
Rimozione linee con il Tag Stile Sketch
Per dettagli generali sull’utilizzo del Tag Stile Sketch, vedi Tag Stile Sketch.

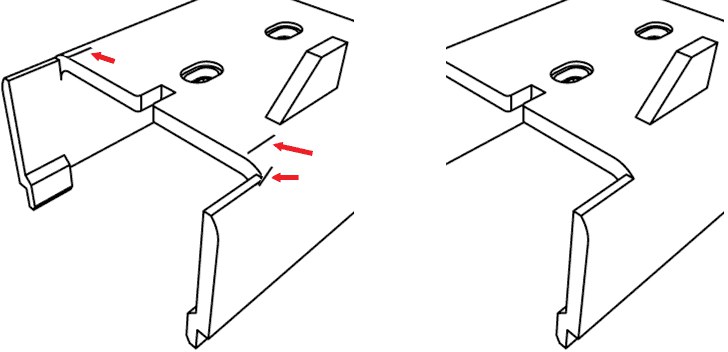

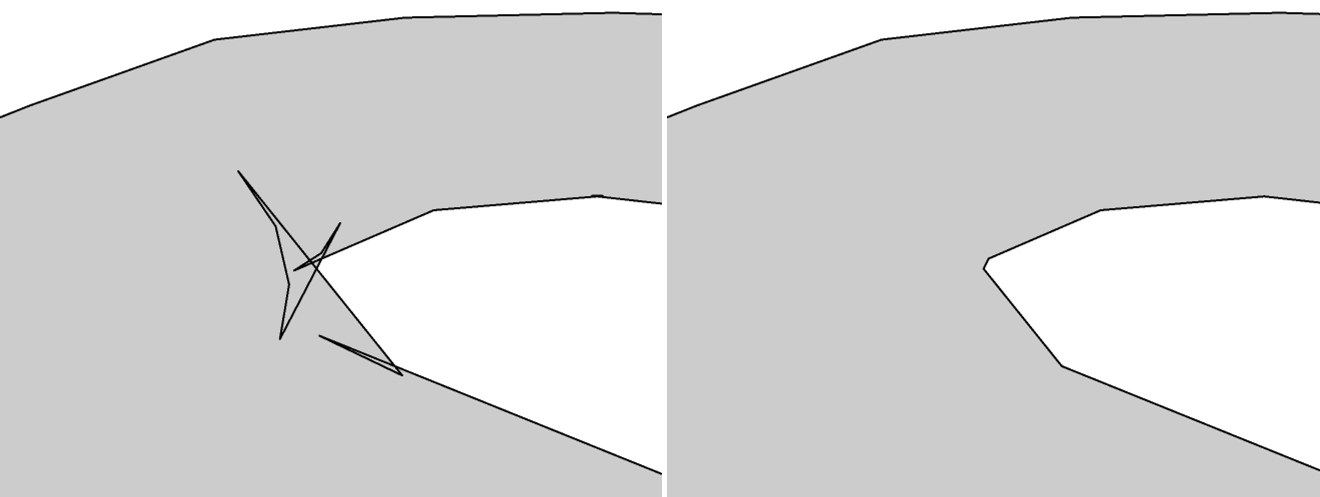

Il Tag Stile Sketch fornisce un modo facile e
veloce di rimuovere linee non volute.
Il Tag Stile Sketch possiede un box di selezione Linee che fornisce un modo facile e veloce per rimuovere linee non volute.
Selezionate i poligoni o gli spigoli in cui si verificano problemi, oppure viceversa, selezionare poligoni o spigoli che non causano problemi. Create una tag di Selezione per la selezione (Selezione / Setta Selezione). È possibile creare svariati tag Selezione.
Trascinate il tag o tag Selezione nel box Linee del Tag Stile Sketch (tab Selezione). Impostate il box Modo su Escludi o Includi, in relazione alla scelta fatta, ovvero se sono state selezionate le aree che presentano i problemi o quelle esenti. Nel rendering le linee non
desiderate dovrebbero essere state rimosse.
Contorno

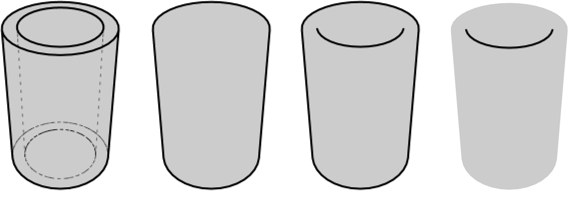

Originale, Contorno, Pieghe,
Sovrapposte
Questi tre tipi di linea - Contorno, Pieghe e Sovrapposte - sono considerate come linee silhouette di base. Esse appaiono sullo spigolo di ogni poligono quando il poligono su un lato è orientato verso la camera (faccia frontale) e il poligono sull’altro lato è orientato dalla parte opposta della camera (faccia posteriore).
Pieghe sono le più importanti silhouette di base. Una piega è uno spigolo tra un poligono nella faccia frontale e uno nella faccia posteriore.
Contorno in generale fornisce solo il contorno della mesh. È uguale a Pieghe, tranne che ignora i contorni che si sovrappongono alla mesh.
Sovrapposte è il contrario di Contorno. Sovrapposte sono linee silhouette di base che si sovrappongono alla mesh. A volte si possono notare delle piccole sovrapposizioni non desiderate. Si possono solitamente rimuovere velocemente utilizzando l’opzione Filtro Tracce nel materiale Sketch nel tab Tracce.

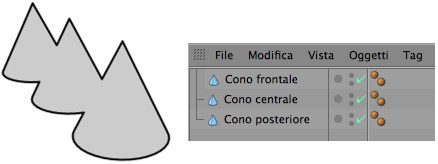

La modalità Selezione Contorno controlla quali oggetti combineranno i loro contorni in caso di sovrapposizione.
I contorni non vengono combinati tra oggetti che si sovrappongono; consultate Auto Selezione.
La modalità Figlio combina i contorni che si sovrappongono per il genitore e i suoi figli.
La modalità Gerarchia cerca il genitore più in alto e poi controlla tutti i figli di quel genitore.

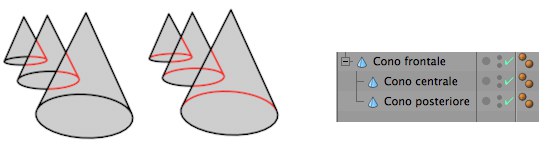

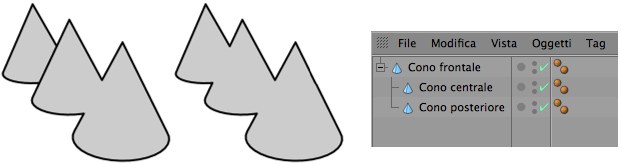

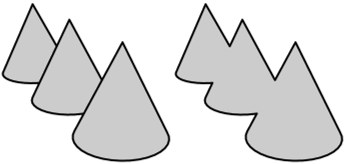

Modalità Figlio (sinistra) e modalità Gerarchia
(centro). Nella modalità Figlio, il il cono in fondo ha un contorno separato non essendo figlio del cono
centrale.
I contorni di diversi oggetti che si sovrappongono vengono combinati.
Sketch and Toon combina i contorni di ogni oggetto nel box Oggetti con i contorni di qualsiasi oggetto a cui si sovrappone.

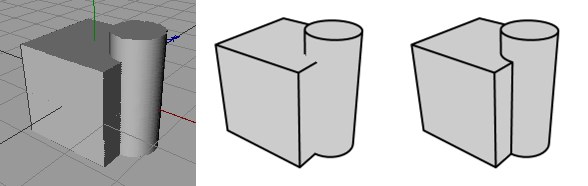

Oggetto originale (a sinistra), Auto Selezione
disabilitata (al centro), Auto Selezione abilitata (a destra).
Se la funzione Auto Selezione è abilitata, ogni oggetto combinerà i propri contorni (Auto) che si sovrappongono. Lo stesso avviene se Selezione Contorno è impostato su Auto.
Se si seleziona Oggetto nel menu Selezione Contorno, gli oggetti possono essere posti tramite drag & drop all’interno di questo settore per essere inclusi nel calcolo.
Pieghe
Le impostazioni Direzione Piega definiscono quali tipi di pieghe vengono create: qualsiasi piega (Qualsiasi), nella direzione da fronte a retro, oppure da retro a fronte.
Direzione Piega può essere utile se si nota che molte linee non desiderate formano pieghe.
Di solito Direzione Piega dovrebbe essere impostato su Qualsiasi, altrimenti riduce il numero di linee tracciate, creando dei vuoti.
Sovrapposte

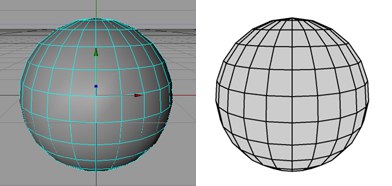

La sfera non ha sgualciture perché gli spigoli sono stai resi omogenei da una tag Phong. Il cubo, invece, non ha shading Phong sugli spigoli (limite dell’angolo minore di 90˚), quindi ogni spigolo risulta con linee sgualcite.
Una sgualcitura è un qualsiasi spigolo non reso omogeneo da un tag Phong (a causa del fatto che la linea è stata spezzata utilizzando il comando Interrompi Shading Phong nel menu Struttura o perché l’angolo tra gli spigoli dei poligoni supera l’angolo limite nelle
impostazioni del tag Phong).
Il settaggio Min aiuta a prevenire la comparsa di pieghe nelle parti piane della mesh. Ogni piega è creata solamente se l’angolo tra i suoi poligoni è più grande o uguale al valore Min.
Angolo
Sketch and Toon controlla ogni spigolo per l’angolo tra i poligoni. Se l’angolo rimane all’interno dei valori di Min e Max, un linea d’angolo viene creata per quello spigolo.
Bordo

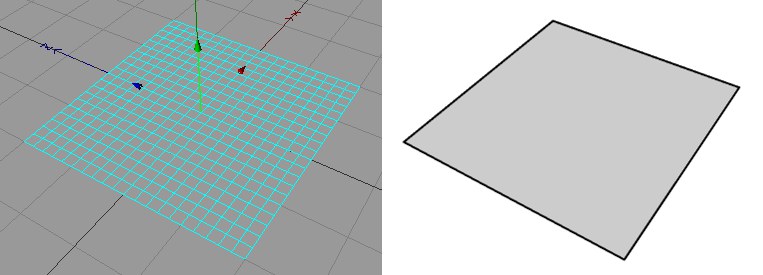

Un bordo è un qualsiasi spigolo definito da un solo poligono, come uno spigolo esterno di un oggetto Piano. I bordi possono anche essere gli spigoli esterni di selezioni di poligoni; utilizzare un Tag Stile Sketch per specificare quali tag di selezione di poligono utilizzare (trascinare il tag o i tag Selezione nel box Bordo del tab Selezioni del Tag Stile
Sketch).
Materiale

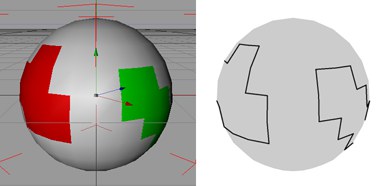

Le linee Materiale sono gli spigoli attorno ai materiali ristretti da selezioni di poligono o spigoli intorno a mappe Alpha (notare che mappe Alpha nette lavorano meglio).
Le opzioni seguenti si possono trovare nel tag Stile Sketch.
Modo definisce se includere o escludere i tag Materiale per gli spigoli intorno a mappe Alpha o materiali. Trascinate i tag Materiale all’interno del box Tag.
Se l’opzione Combina è abilitata, Sketch and Toon combinerà il contorno di tutte le mappe Alpha che si sovrappongono.
Lati
Con Lati, le linee sono generate per tutti gli spigoli del poligono a meno che le selezioni dello spigolo siano impostate sul tab Selezione della Tag Stile Sketch; in tal caso, le linee sono generate solo per gli spigoli selezionati.
Intersezioni
Un cubo e un cilindro, senza Intersezuioni, con
Intersezioni
Queste sono linee in cui i poligoni si intersecano tra loro.
Questa modalità definisce quali oggetti vengono utilizzati per scoprire se ci sono intersezioni.
Questa modalità produce solo linee di intersezione quando un oggetto si interseca con se stesso.
Il modo Figlio controlla il genitore nell’intersezione con i propri figli. Il modo Gerarchia cerca il genitore più in alto e quindi controlla le intersezioni con i figli di quel genitore.
Crea intersezioni quando un oggetto nella scena interseca altri oggetti.
Sketch and Toon controlla l’intersezione degli oggetti nel box Oggetti con qualsiasi altro oggetto nella scena.
Abilitate questa opzione per attivare le linee di un oggetto che si interseca con se stesso.
Gli oggetti in questo settore verrano inclusi nel calcolo.
Triangolazione

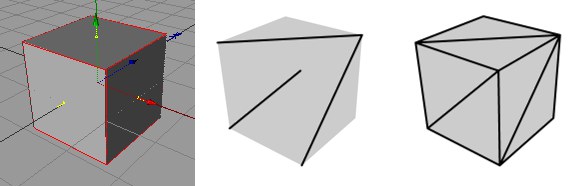

Un cubo, con Triangolazione, con Triangolazione e
Lati
Questo crea un linea di triangolazione per ogni quadrilatero.
Movimento

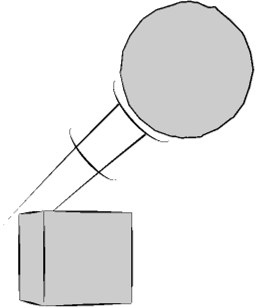

Queste impostazioni creano linee di movimento quando un oggetto o una selezione di poligoni si muove più velocemente di un valore soglia. Restringere le linee di movimento a un poligono selezionato è utile per produrre linee di movimento per braccia, gambe, ecc.
Il numero di linee di movimento da creare.
Il modo Velocità crea linee di movimento basate sulla velocità corrente dell’oggetto — maggiore è la velocità, più lunghe sono le linee. Le linee appaiono solo se la velocità dell’oggetto supera una determinata Soglia.
Il modo Trascina crea line basate sul percorso (path) dell’oggetto. Per limitare il percorso ai frame più recenti, abilitate l’opzione Limite e impostate Trascina al numero desiderato di frame.
La velocità minima in cui le linee vengono generate.
Attivate l’opzione Bias se volete che le linee abbiano lunghezza zero alla velocità della Soglia, altrimenti acquisteranno già lunghezza anche alla velocità della Soglia.
Queste sono linee che vengono disegnate fuori dall’oggetto o dalla selezione di poligoni basandosi su una proiezione 2D.
Crea un contorno dai tipi di linee abilitate nel Tag Stile Sketch o nel post-effetto.
Le forme vengono create lungo le linee create per l'oggetto (ad esempio, pieghe, bordi o scanalature; le isoparm NON funzionano), che possono essere interpretato come un tipo di motion blur (anche se in realtà non viene sfocato nulla).
Abilitare l’opzione Curve per creare curve lungo il movimento. Utilizzare le impostazioni Larghezza Curve e Altezza Curve per correggere la larghezza e l’altezza delle curve.
Usate Larghezza Curva per correggere la larghezza delle curve.
Usate Altezza Curva per correggere l’altezza delle curve.
Utilizza un oggetto spline (il controllo Spline LINK). Spline è utilizzato per il piano XY con le dimensioni dell’oggetto Spline (l’oggetto matrix non viene utilizzato).
Un oggetto Spline (non le primitive Spline) può essere posto in questo campo attraverso l’operazione di drag & drop. Questo verrà poi usato come una guida di movimento.
Lunghezza è la scala della velocità.
Modifica il valore Lunghezza.
Scala X scala le linee di movimento.
Scala Y scala le linee di movimento.
Offset è la misura dello spazio tra l’oggetto o selezione di poligoni e le linee di movimento. Attivate l’opzione Relativo per fare dell’offset una percentuale della misura dell’oggetto sullo schermo — ciò è utile per oggetti in movimento verso la camera o per oggetti che si allontanano.
Permette di schiacciare o tirare le linee di movimento mentre si allontanano dall’oggetto o da una selezione di poligoni.
Definisce la forza di affusolamento lungo l’asse delle x (ascissa).
Controlla la forza di affusolamento lungo l’asse delle y (ordinata).
Attenua Opacità
Forza[0..100%]
Usate questa impostazione per regolare la forza dell’opzione Attenua Opacità.
Permette di assottigliare o affievolire le linee di movimento mentre si allontanano dall’oggetto o da una selezione di poligoni.
Usate questa impostazione per regolare la forza dell’opzione Attenua Opacità.

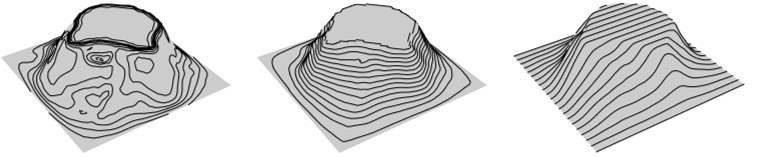

Modalità Angolo, modalità Posizione, modalità
UVW
Le linee Profilo aiutano a mostrare le forme di un oggetto. Sono particolarmente utili quando utilizzate in uno stile come nell’esempio della macchina sottostante. Ci sono tre modalità di linee Profilo.
- Modalità Angolo crea linee di angolo uguale dalla normale di una superficie a un dato asse.
- Modalità Posizione crea linee di posizione uguali lungo un asse, come le linee di altitudine di una mappa.
- Modalità UVW utilizza le coordinate dell’oggetto UVW per creare linee in direzione U oppure V.
Provate a usare le linee Profilo con una penna
evidenziatore.
Sono disponibili i seguenti modi:
L’impostazione Angolo definisce quale asse viene utilizzato.
Nel modo Posizione potete scegliere l’asse lungo il quale vengono creati i contorni.
Nel caso in cui un oggetto contenga diversi tag UVW, è possibile specificare un tag usando Stile Sketch (trascinate il tag UVW dalla tab Selezione nel campo Contorno UVW).
L’impostazione Angolo stabilisce quale asse viene utilizzato. Potete scegliere gli assi X, Y o Z dell’oggetto o sistema delle coordinate mondiale, oppure la prospettiva (per esempio quella della telecamera) degli assi X, Y o Z.
Questa impostazione definisce il raggio di rotazione sul quale verranno create le linee di contorno. 0° risulterà nell’angolo destro dell’asse selezionato.
Questo definisce la gamma degli angoli sui quali verrano create le linee di contorno. 0° significa bidimensione sull’asse scelto (vedi Angolo sopra).
Questo è il numero di linee di contorno da creare.
In modalità Posizione si può scegliere l’asse lungo il quale vengono creati i profili. È possibile scegliere l’asse X, Y o Z dell’oggetto o del sistema di coordinate assolute, o l’asse X, Y, o Z della visuale (ad esempio, la camera).
Spaziatura
Variazione[0..+∞m]
Offset[-∞..+∞m]
Passo[-∞..+∞m]
Min[0..100%]
Max[0..100%]
Passi[1..10000]
Il modo Spaziatura vi fornisce due modalità per controllare la distanza tra le linee profilo: il modo Relativo e il modo Assoluto.
Il modo Relativo imposta il numero di linee profilo da creare (Passi) e a che distanza iniziano e finiscono lungo l’oggetto (Min e Max).
Il modo Assoluto imposta la distanza tra ogni linea profilo (Passo). Il valore Offset permette di correggere il punto in cui le linee partono dall’oggetto.
Usate il valore Variazione per modificare la misura dell’intervallo tra le linee di contorno. Il valore di default 0 significa nessuna variazione e le linee saranno divise da distanze uguali.
Questo ruota gli assi sui quali si trovano le linee di contorno.
Se l’oggetto ha dei tag UVW multipli, è possibile specificare quale di questi debba essere utilizzato dal Tag Stile Sketch (trascinate i tag UVW che devono essere utilizzati nel box Contorno UVW nel tab Selezione del Tag Stile Sketch).
Questo indica le coordinate: U oppure
V.
Usate questa impostazione per definire dove dovrebbe partire una determinata linea.
I valori Min e Max determinano quanto lontano lungo l’oggetto le linee iniziano (Min) e terminano (Max).
Questo è il numero di linee di contorno da creare.
Isoparametri
Isoparm per un oggetto Toroide e un oggetto
Cisterna.
Queste sono linee isoparm per oggetti che le utilizzano, come primitive e Generatori. Notate che queste non funzionano con i deformatori genitori. Inoltre, non funzionano con alcuni oggetti generatori come oggetti Schiera e oggetti instance.
Spline
Queste sono linee per gli oggetti spline. Si possono utilizzare tutti i tipi di spline, incluso testo e spline a mano libera. Non funzionano invece con i deformatori genitori, né con gli oggetti Schiera, Instance e Simmetria. Funzionano però con Superficie di Suddivisione, perché queste non influenzano le spline di per sè.
Notate che un segmento spline definisce una traccia — la direzione della traccia e la normale della linea (usato dal modificatore Dalla Linea) è presa dalla direzione della spline. Abilitare le tracce non ha effetto sulle spline perché una spline è già una traccia.
Particelle

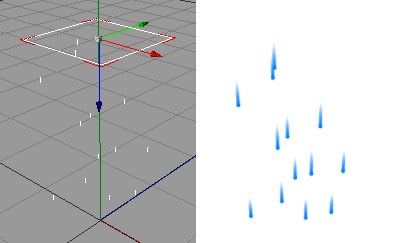

Queste sono linee per le particelle. Esse hanno effetto sulle particelle generate da Thinking Particle di Cinema 4D o dal sistema particellare standard. Come per le linee spline, abilitare le tracce non ha effetto perché ciascuna linea di una particella è già creata come una traccia.
Ci sono due modalità per controllare la lunghezza delle linee particellari.
Il modo Velocità crea una linea dritta per ogni posizione corrente delle linee particelle. La linea è lunga quanto la particella viaggerebbe in un secondo, ammesso che Scala Velocità sia impostata al 100%. Utilizzate un valore di Scala Velocità superiore per allungare le linee o un valore minore per accorciarle. La linea è orientata verso la direzione corrente della particella.
Il modo Trascina crea linee per il tracciato delle particelle. Le impostazioni Limite e Trascina limitano la lunghezza di ciascuna linea all’ultima parte del tracciato. Ad esempio, per disegnare il tracciato composto dalle particelle negli ultimi dieci frame, abilitate Limite e Trascina con un valore di 10 F.
Notare che per il modoPercorso l’intera animazione deve essere renderizzata nel Picture Viewer affinchè le particelle siano visibili.

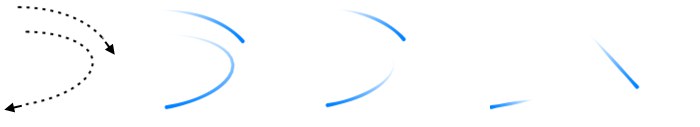

Da sinistra a destra: - i tracciati di due particelle;
- modalità Trascina con Limite disabilitato per dare l’intero tracciato;
- modalità Trascina con Limite abilitato per dare solamente l’ultima parte del tracciato;
- modalità Velocità per produrre una linea dritta derivante dalla posizione di ogni singola particella — la lunghezza della linea dipende dalla velocità attuale delle particelle.
Attiva l’opzione Limite.
Se, per esempio, volete fare il rendering del percorso che era comperto dai precedenti dieci frames, attivate Limite e impostate Trascina fino a 10B.
Usate questo settaggio per definire la lunghezza delle linee delle particelle.
Il settaggio Fine controlla cosa accade a una linea quando la sua particella decade.
Mantieni Traccia
Rimuovi Traccia
Con queste modalità, ogni linea resta o scompare rispettivamente quando le proprie particelle decadono.
Quando tutte le particelle decadono, le loro linee si accorciano fino a quando scompaiono, come un treno che "scompare” in un tunnel.
Tutte le linee si dissolvono gradualmente dopo il decadimento delle loro particelle.
Il valore Attenua definisce quanto tempo impiega la linea per scomparire.
