Proyección

Aquí puedes cambiar la proyección simplemente haciendo clic en el botón apropiado como el botón Esférica para una proyección esférica (o incluso más rápido sin una etiqueta Textura usando el comando Ajustar desde Proyección).

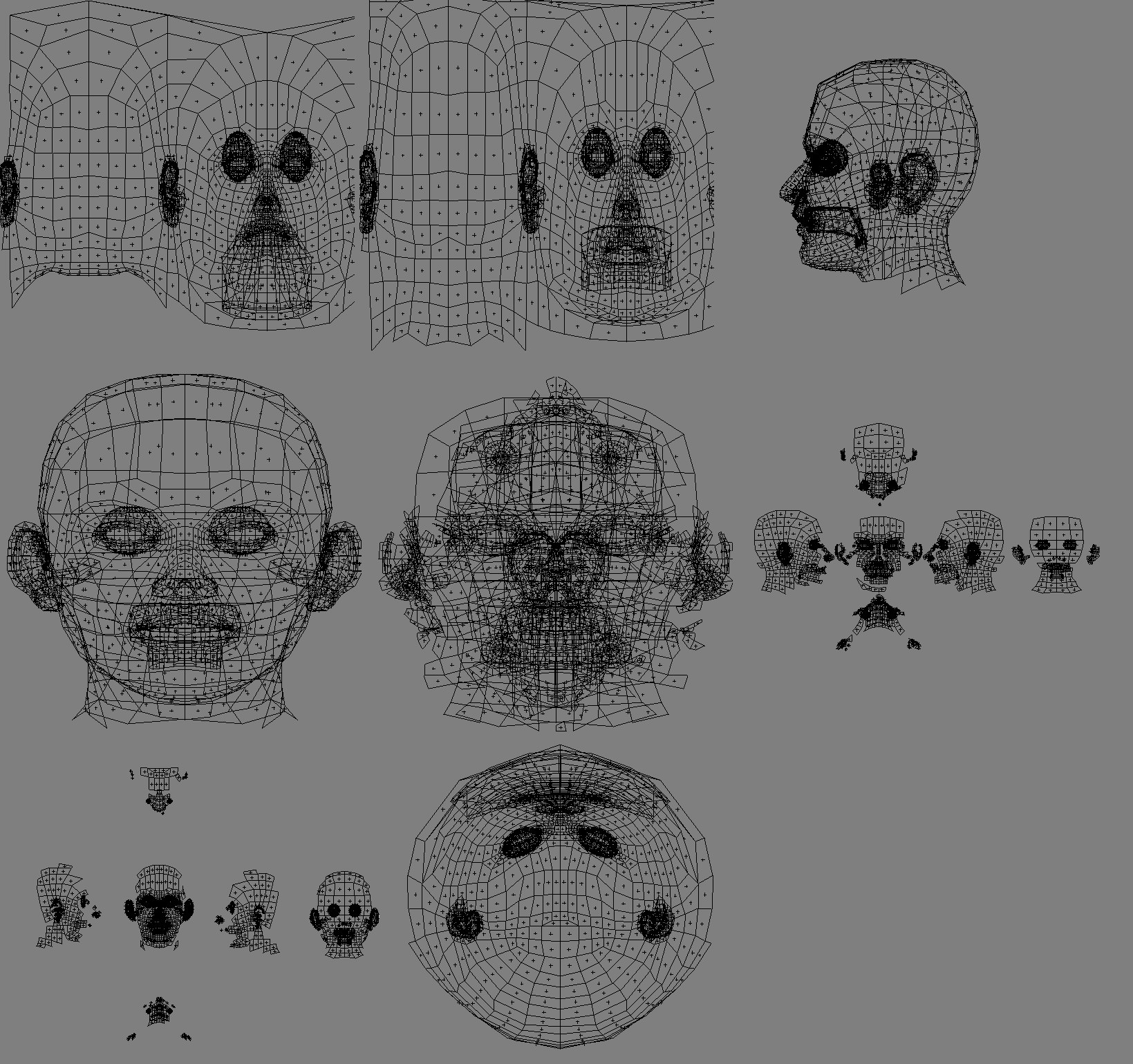

Desde superior izquierda a inferior derecha: Esférica, Cilíndrica, Frontal, Plana, Cúbica, Cúbica 2, Caja, Contracción.

Tipos de proyección adicionales:

• Cúbica 2: se coloca un cubo alrededor de las áreas seleccionadas; las áreas seleccionadas se fotografían entonces desde cada una de las seis caras del cubo. El cubo es desenrollado y se muestra la correspondiente malla UV.
• Caja: Es lo mismo que Cúbico 2 excepto que la textura se distorsiona menos.

Cómo funciona el algoritmo

Primero se coloca una caja de limitación alrededor de los polígonos UV seleccionados (o los polígonos del objeto). Esta caja de limitación representará más tarde la textura. Si Ajustar a la Selección esta desactivada, la caja de limitación incluirá el objeto al completo.

Puedes elegir cómo se alinea la caja de limitación usando la lista desplegable. Elige desde el Sistema de Objeto (los ejes de la textura van paralelos a los ejes del objeto), Sistema Global (los ejes de la textura corren paralelo a los ejes del sistema global) o Media de la Normal (el eje Z de la textura apunta en la dirección media de las normales) o Peso de las Normales (el eje Z de la textura es el resumen de los vectores de Normales, por lo que el peso se realiza de acuerdo con el tamaño del polígono; grandes polígonos tienen una mayor influencia en consecuencia).

Como con la mayor parte de los comandos UV, la mejor configuración depende de la naturaleza del objeto.
