Propiedades del Objeto

Tipo

Línea

El Tipo de guía por defecto es Línea.

Plano

Puede crearse un Plano guía a partir de cualquier Línea guía cuando se selecciona Plano (también puede realizarse de forma interactiva usando Herramienta Guía).

El Plano guía tiene tres Manejadores (y un icono distinto en el Gestor de Objetos).

Dependiendo de la herramienta activa, funcionan del siguiente modo:

• Herramienta Mover: El 1er Manejador mueve todo el Plano; el 2º y 3er Manejador extienden el Plano en las direcciones X y Z.
• Herramienta Guía: El 1er y 2º manejador rotan el Plano alrededor del 3er Manejador; el 3er Manejador rota el Plano alrededor de una bisagra (creada por los dos primeros Manejadores) o expande el Plano.

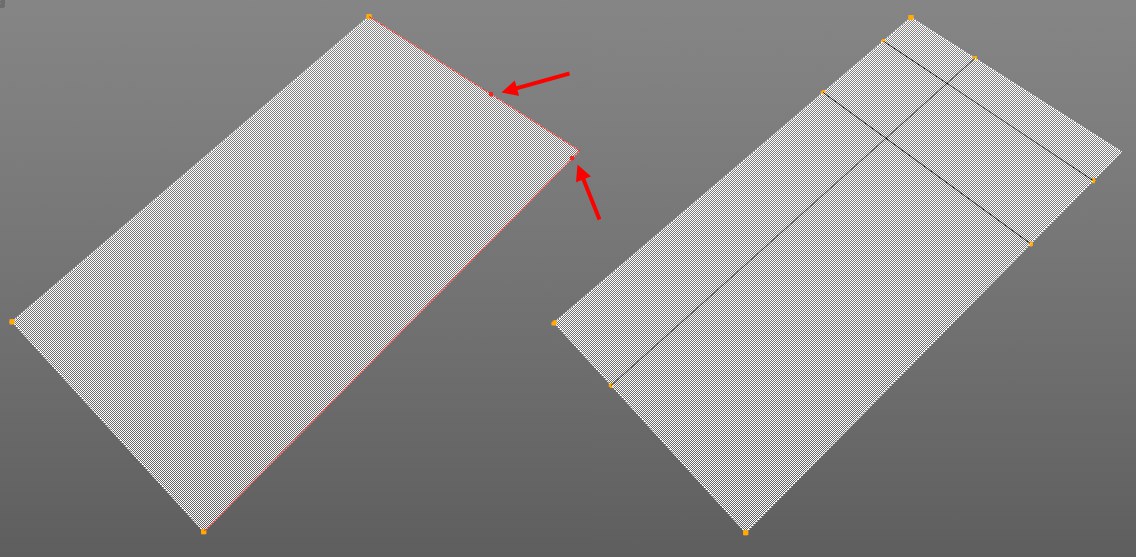

Además pueden crearse líneas guía de forma sencilla colocando el cursor sobre alguna de las aristas situadas a partir de la esquina que no tiene Manejador hasta que aparezca un punto rojo. En ese momento, al pulsar y arrastrar el ratón se crearán líneas guía paralelas y se harán hijas del Plano guía. De esta forma pueden crearse adicionales planos de trabajo básicos, si se necesitan.

Modo Línea

Las Líneas guía pueden tener una longitud Infinita en ambas direcciones, en sólo una dirección (Semirrecta), o puede crearse como un Segmento con sus puntos inicial y final.

Modo Espacial

• Línea: Se mostrarán dos líneas guías adicionales perpendiculares a la Línea guía como si fueran ejes de coordenadas.
• Plano: Se mostrarán dos planos guía adicionales perpendiculares al Plano.

Tamaño X [0..+∞m]
Tamaño Z [0..+∞m]

Estas dos configuraciones se pueden usar para definir el tamaño del plano si Tipo está configurado en Superficie. Si Tipo se establece en Línea, el valor Tamaño Z define la distancia entre ambos tiradores.

Ejes Centrados

Sólo está disponible si Tipo es Plano y si Modo Espacial está activado. Al activarlo, las tres guías se centrarán, haciendo que sean simétricas.
