스플라인 레일

스플라인 레일

스플라인 레일 디포머는 타겟 형태를 정의하는데 최대 4개까지의 스플라인을 사용해서 오브젝트를 변형시켜 줄수 있습니다.

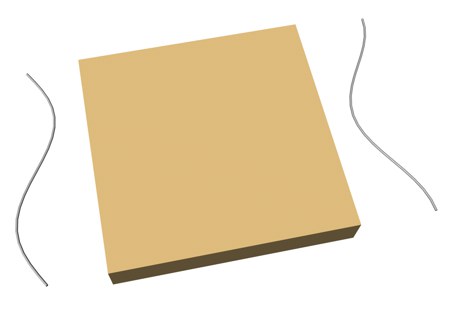

스플라인 레일 디포메이션 적용 전.

스플라인 레일 디포메이션 적용 후.

사용예 1

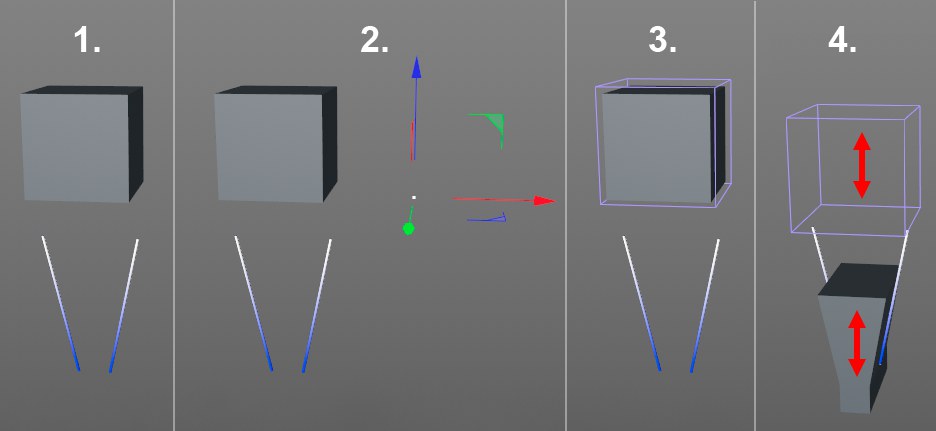

여러분들이 큐브를 위의 그림에서와 같이 두 개의 스플라인으로 표시된 깔대기 속으로 밀어넣고 싶으면 다음의 순서와 같이 하면 됩니다:

• 메뉴에서 생성하기 / 오브젝트 / 큐브를 선택해서 큐브를 하나 만듭니다.

• 속성 매니저에서 X,Y 세그먼트를 각각 10으로 변경합니다. 세그먼트를 늘려줌으로써 좀 더 부드러운 디포메이션을 적용할 수 있습니다.

• 뷰포트상에서 뷰를 XY뷰로(정면) 변경합니다(디폴트 상태에서 뷰 메뉴에서 뷰 / 뷰4를 선택합니다). 이렇게 뷰를 변경함으로써 XY 평면에 직각인 뷰 상태에서 작업을 할 수 있게 됩니다.

• 메뉴에서 생성하기 / 스플라인 생성 / 스케치를 선택해서 프리핸드 스플라인을 만듭니다.

• 뷰포트상의 한곳을 클릭해서 첫 번째 포인트를 만듭니다. 다시 클릭을 해서 위의 그림에서 보이는 것과 같은 사선(diagonal)을 만듭니다.

• 속성 매니저의 오브젝트 페이지에서 스플라인 닫기 옵션의 체크를 해제시킵니다. 반드시 이 옵션을 꺼 주어야 합니다.

• 오브젝트 매니저에서 스플라인의 이름을 더블 클릭해서 스플라인의 이름을 Left로 변경합니다.
• 오브젝트 매니저에서 Left 스플라인을 선택해준후 Ctrl+C(Windows/ Mac OS의 경우 Cmd/Ctrl+C) 단축키와 Ctrl+V(Windows / Mac OS의 경우 Cmd+V ) 단축키를 이용해서 복제합니다. 이 과정을 통해서 Left.1 이라는 새로운 스플라인이 만들게 됩니다.
• 모델링 도구(모드)를 선택한 후 좌표 매니저에서 H를 180으로 변경하면 새로 만들어준 스플라인은 아래의 그림과 같은 형태를 띠게 됩니다.

• 오브젝트 매니저상에서 스플라인 Left.1을 클릭한 후 이름을 Right로 변경합니다.
• 메뉴에서 생성하기 / 오브젝트 / 널을 선택해서 새로운 널 오브젝트를 하나 만듭니다.
• 좌표 매니저에서 P를 90으로 변경하면 널 오브젝트의 Z축은 큐브의 Y축과 동일한 방향으로 회전하게 됩니다. 이 널 오브젝트의 좌표는 후에 스플라인 레일 디포머의 참조 좌표로 사용됩니다.
• 스플라인 레일 오브젝트를 생성하고 그 위치와 크기를 큐브에 맞게 조절합니다. 속성 매니저에서, 스플라인과 참조 오브젝트를 각각의 필드에 드래그합니다. (Z 스플라인 왼쪽/오른쪽) 이 상태는 위 이미지의 섹션3에서 보여집니다.
마지막으로, 디포머를 큐브의 자식 오브젝트로 만듭니다.

• 스플라인 레일을 선택한 후 Y축 방향으로 움직여주면 큐브는 디포머를 움직여줌에 따라서 두 개의 스플라인에 의해 디포메이션이 적용됩니다. 3D 형태로 디포메이션의 과정을 확인하고 싶으면 뷰를 3D 뷰로 변경하면 됩니다. 다른 모든 디포머들과 마찬가지로 스플라인 레일은 Cinema 4D의 애니메이션 도구들을 이용해서 애니메이션 시켜줄 수 있습니다.

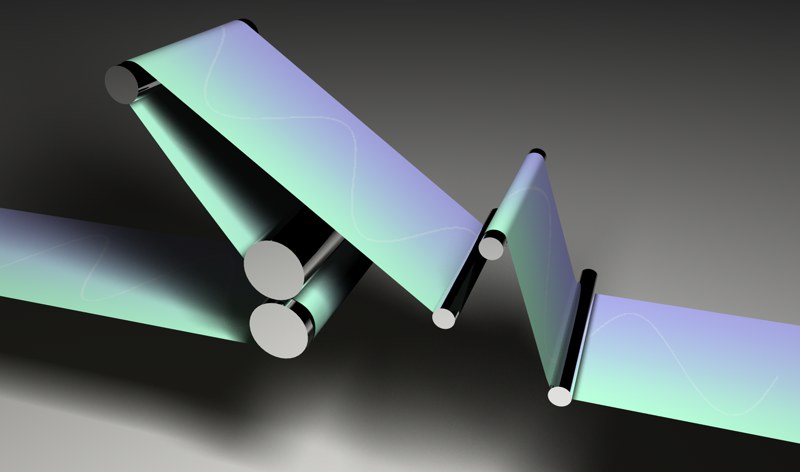

사용예 2

이 동작은 모그라프의 스플라인 랩보다 낫습니다.
