에서 사용 가능한 기능 CINEMA 4D Prime, Visualize, Broadcast, Studio & BodyPaint 3D
안으로 돌출 옵션 툴옵션
만약 그룹을 유지 옵션을 사용하면 이 최대 각도를 초과하지 않는 폴리곤들은 안으로 돌출을 적용할 때에도 그룹을 유지합니다. 만약 폴리곤들이 최대 각도를 초과하는 경우에는 이 그룹은 깨집니다.
오리지널 폴리곤과 그에 해당하는 안으로 돌출의 엣지 사이의 거리인 돌출의 폭을 정의합니다.
퍼센트 값으로 안으로 돌출의 폭의 랜덤을 적용할 수 있습니다. 이 옵션은 그룹을 유지 옵션이 해제된 경우에만 사용할 수 있습니다.
0% - 선택된 옵셋 값대로 돌출됩니다.
60% - 모든 선택된 폴리곤들은 옵셋 값의 40%~100% 사이에서 다양하게 내측 돌출이 적용됩니다.
100% - 모든 선택된 폴리곤들은 옵셋 값의 0%~100% 사이에서 다양하게 내측 돌출이 적용됩니다.
180% - 모든 선택된 폴리곤들은 옵셋 값의 -80%~100% 사이에서 다양하게 내측 돌출이 적용됩니다.

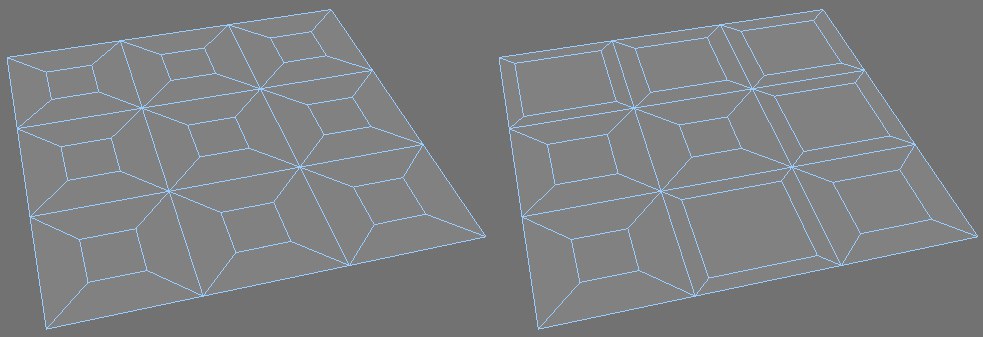

랜덤 0%, 60%여기에서는 내측 돌출에 사용되는 분할수를 정의할 수 있습니다.

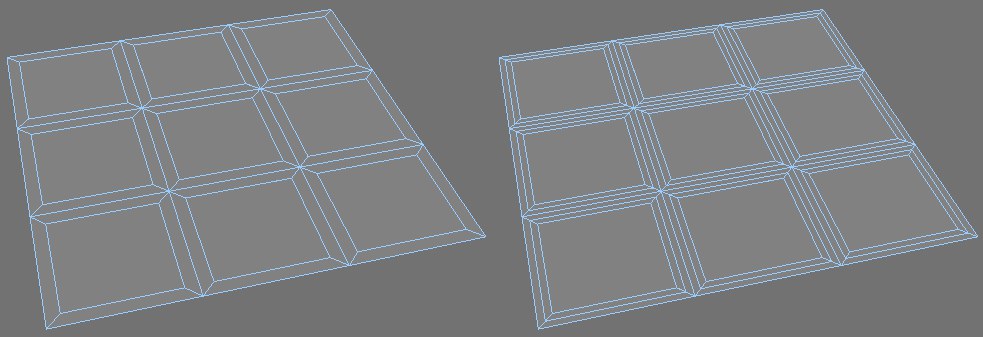

분할수를 0과 2로 설정만약 분할수를 이미 정의해주었지만 오리지널 폴리곤과 안으로 돌출된 폴리곤 사이에 엣지를 추가하고 싶지 않은 경우에는 이 옵션을 선택합니다.
이 옵션을 사용하면 폴리곤들이 서로 최대 각도를 초과하지 않는 경우에 한해서 서로 연결된 폴리곤들은 돌출시에도 그룹을 유지하게 됩니다.

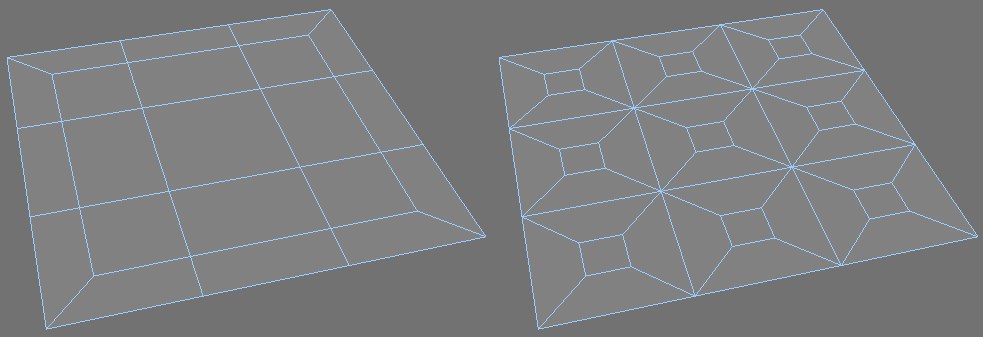

그룹을 유지 옵션이 선택, 해제안으로 돌출을 그룹을 유지한 채로 여러 개의 연결된 폴리곤들에 적용할 때에는 신중을 기해야 합니다. 다음의 예에서와 같이 선택 범위의 바깥쪽 엣지들만이 안쪽으로 돌출되므로 안쪽 서페이스의 엣지들은 영향을 받지 않습니다.

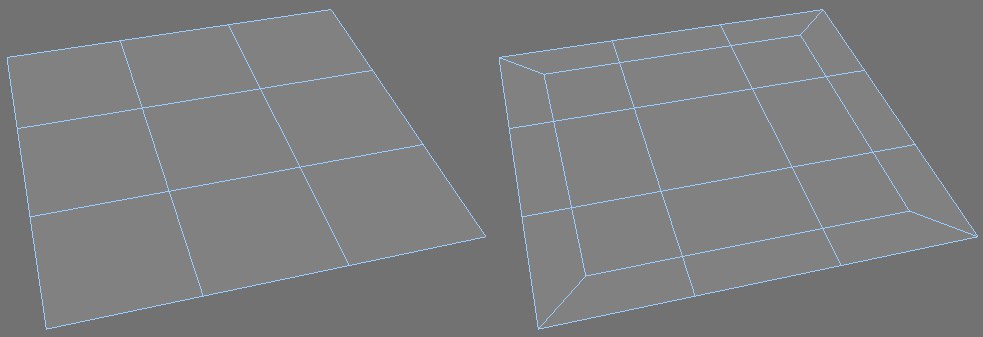

안으로 돌출을 적용 전, 후 - 오직 바깥쪽 엣지만 돌출되었습니다.특정 옵셋 값에서 시작하는 것은 바깥쪽 엣지가 안쪽의 엣지에 오버랩 될수도 있기 때문에 종종 문제를 야기 할 수도 있습니다.

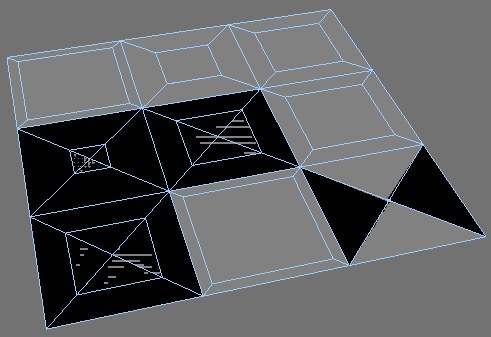

옵셋이 너무 높게 설정된 예.이러한 문제점은 옵셋 값을 낮춰줌으로써 해결할 수 있습니다.
