매트릭스 돌출 옵션 툴옵션
각각의 폴리곤에 대한 돌출 수를 정의할 수 있습니다.
매트릭스 돌출은 이 옵션을 사용하면 폴리곤 좌표계를 사용합니다.

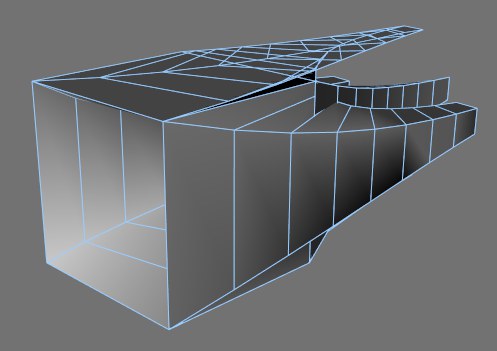

만약 폴리곤 좌표가 해제된 경우에는 각각의 돌출된 서페이스에 월드 좌표계가 사용됩니다.
폴리곤 좌표가 해제된 경우에는 큐브의 모든 폴리곤들은 동일한 방향으로 돌출됩니다.각각의 스텝에 대한 돌출 거리를 정의할 수 있습니다. Z축이 노말 방향이 됩니다.
각각의 돌출된 단계에 대한 스케일 값을 설정할 수 있습니다. 이 크기 값에 100%를 입력하면 각각의 단계는 베이스 폴리곤과 동일한 사이즈를 유지하게 됩니다. 이 값이 100%보다 작을 경우에는 베이스 폴리곤 보다 작아지고 이 값이 100% 이상인 경우에는 서페이스의 크기는 해당 축을 따라 커집니다.

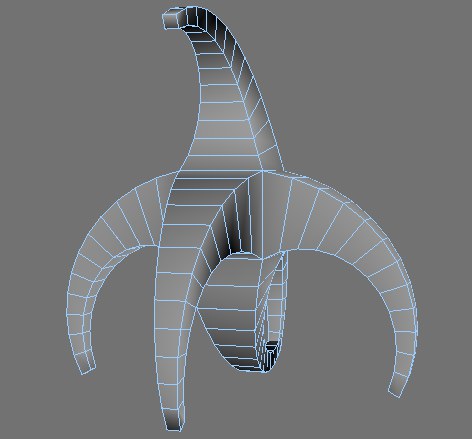

이 인풋 박스를 이용해서 개별적인 축을 주위로 돌출된 서페이스의 회전을 컨트롤할 수 있습니다. 예를 들어 뱅킹을 컨트롤하는 맨 오른쪽 박스에 10°를 입력하면 서페이스는 노말을 기준으로 각각의 돌출 단계마다 10°씩 회전하게 됩니다.
이 드롭-다운 리스트를 이용해서 이동이나 스케일, 혹은 회전 값에 다양한 편차를 지정할 수 있습니다.
편차를 적용하지 않음.
이 모드를 선택하면 각각의 돌출 스텝마다 첫 번째 돌출 시 적용된 편차가 모든 스텝마다 적용되고, 이 랜덤 수치는 각각의 스텝마다 적용됩니다.
서페이스에 대해서 새로운 랜덤 수치가 각각의 돌출 단계에서 정의됩니다.
이동 최소와 이동 최대 값을 이용해서 이동 값의 최대와 최소의 편차를 선택할 수 있습니다.
예를 들어 Z축(오른쪽 이동 박스) 방향으로 이동시키려면 50을 입력합니다. 만약 이동 최소 설정에 50%을 그리고 최대에 100%을 입력하면 서페이스는 Z축을 따라 랜덤하게 25와 50 유니트 사이를 움직이게 됩니다.
이동 최소에 50%을 그리고 이동 최대에 160%을 입력한 경우에는 서페이스는 25와 80 유니트 사이를 움직이게 됩니다.
스케일 값에 최소와 최대 편차를 부여합니다.

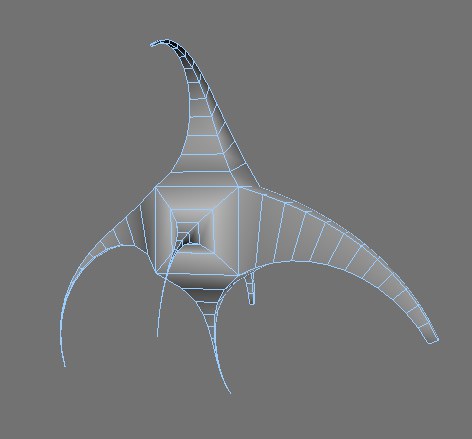

Y측을 스케일하는데 50%을 입력할 경우를 예로 들면 크기 최소에 50%을 그리고 크기 최대에 160%을 입력합니다. 그러면 돌출은 25%에서 80% 사이의 편차에서 돌출됩니다.
회전 최소와 회전 최대 값을 사용해서 회전 각도의 편차를 정의합니다.
예를 들면 H를(왼쪽 박스) 10으로 설정하고 회전을 회전 최소 값을 50%로 회전 최대를 160%으로 설정합니다.
