Normalmente, un objeto Pyro Salida se crea automáticamente al menos cuando se añade por primera vez una etiqueta Pyro Emisor o Pyro Combustible. Dado que las cachés pueden ser creadas y también leídas a través del objeto Pyro Output y también puede ser utilizado en conjunción con, por ejemplo, Redshift Volume shaders para renderizar una simulación Pyro, también puede ser útil utilizar múltiples objetos Pyro Output en una escena. Cada objeto Pyro Output puede vincularse a su propia configuración de simulación Pyro. Por defecto, se utilizan los valores predeterminados de la Configuración del proyecto.
Sin embargo, también pueden vincularse objetos Escena de simulación, que también ofrecen opciones de ajuste para todos los parámetros de simulación. De esta forma, se pueden gestionar diferentes configuraciones de simulación en una escena y cambiarlas simplemente intercambiando el enlace en el objeto Pyro Output. Esto también permite, por ejemplo, comparar diferentes configuraciones de simulación, ya que éstas pueden gestionarse en diferentes objetos de Escena de simulación. Por ejemplo, dentro de una escena se pueden gestionar ajustes más gruesos para el plano largo de una explosión y ajustes más finos para el primer plano de la simulación.

Un objeto Pyro Output existente puede ser fácilmente duplicado mediante copiar/pegar o Ctrl+Drag&Drop en el Gestor de Objetos. Si no, puedes usar el botón Crear Objeto de Salida en la Configuración del Proyecto para crear un nuevo objeto de Salida Pyro (ver la pestaña Simulación/Pyro ).

Escena

Con esto enlazamos a los ajustes que se utilizarán para calcular la simulación Pyro. Por defecto, aquí hay un enlace a la configuración de Pyro, que se encuentra en la pestaña Simulación de la Configuración del proyecto. Esto también es ya reconocible desde el exterior por la denominación del objeto Pyro Output(Default). Los ajustes vinculados pueden visualizarse directamente y también editarse expandiendo el pequeño triángulo situado delante del campo de enlace.
Alternativamente, se pueden enlazar aquí objetos de Escena de Simulación, que también proporcionan todos los ajustes de Pyro. De este modo, es muy fácil cambiar entre distintas variantes de configuración intercambiando el enlace a distintos objetos de Escena de simulación.

Crear Objeto de Salida

Esto se puede utilizar para crear un nuevo objeto Pyro Output, que se puede utilizar para configurar las opciones de almacenamiento en caché para una simulación Pyro y los enlaces a la configuración de la simulación Pyro. La primera vez que se asigna una etiqueta Pyro Emisor o Pyro Combustible a un objeto en el Gestor de Objetos, se crea automáticamente un objeto Pyro Salida.

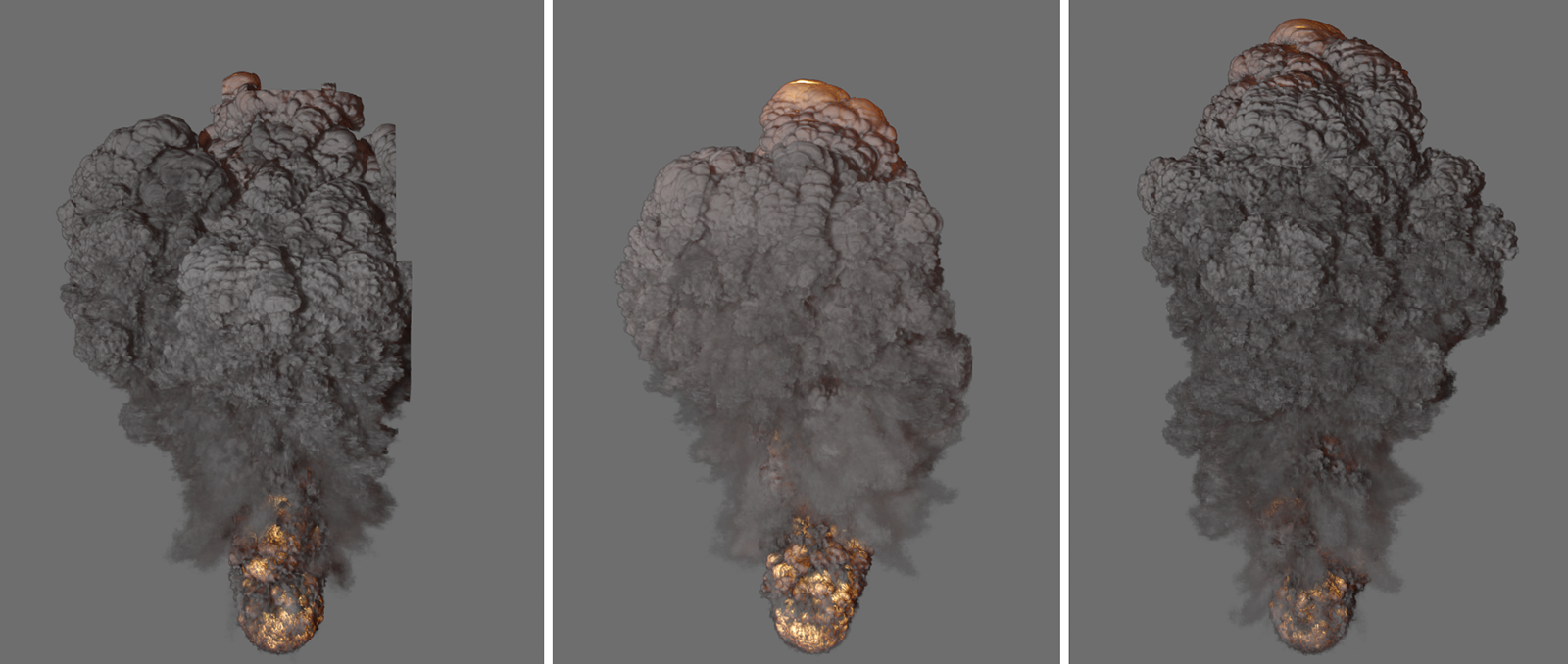

Tamaño Vóxel[0..+∞m]

Toda la simulación se basa en la consideración de pequeñas secciones del espacio con forma de cubo. Ya conocemos este principio del Constructor de Volumen, que rellena un volumen definido con Voxels. Aquí se introduce la longitud de las aristas de estos cubos Voxel. Cuanto más pequeños sean estos vóxeles, más detallada y precisa será la simulación. Sin embargo, es igualmente cierto que los vóxeles más grandes pueden hacer que la simulación parezca más homogénea y suave.

Los vóxeles más pequeños aumentan los requisitos computacionales y de memoria de la simulación. Por lo tanto, elija este tamaño para que coincida con el efecto deseado y se adapte a la escala de sus objetos.

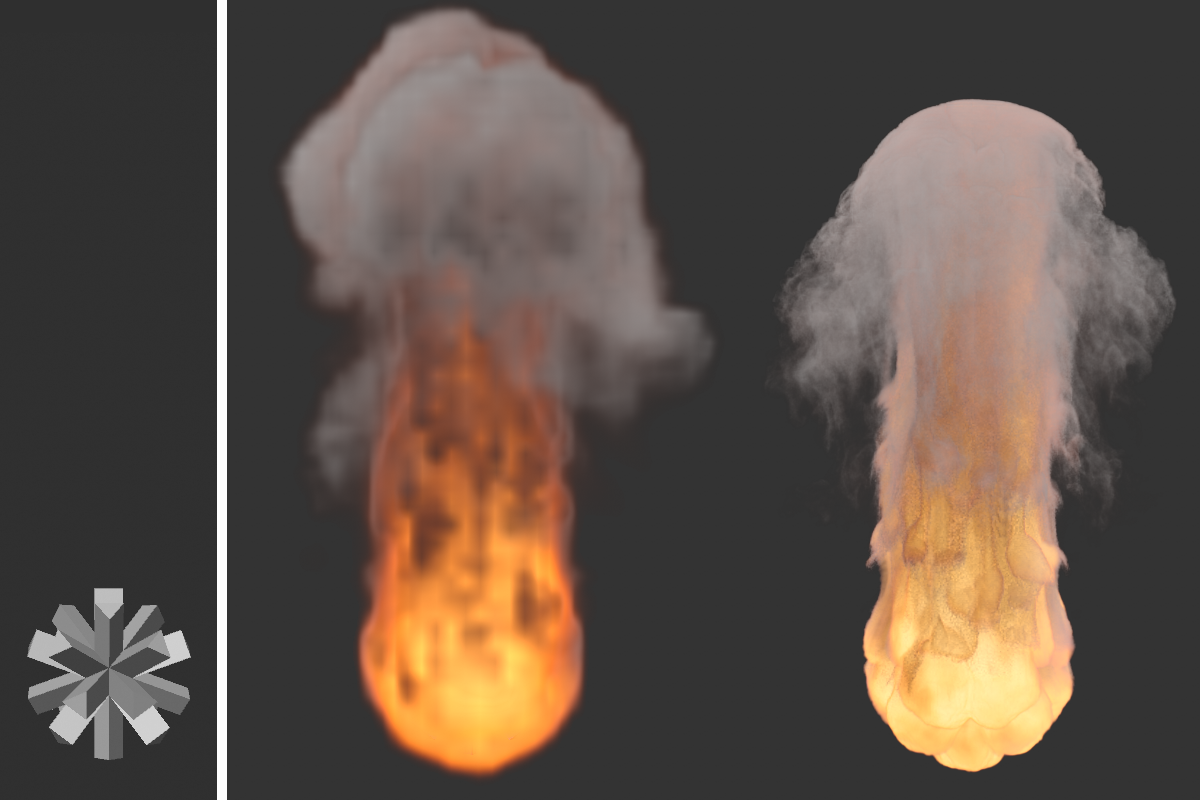

También tenga en cuenta que el Tamaño de Voxel es indirectamente responsable de capturar el volumen en el objeto que sirve como Emisor para la simulación Pyro. Si el Tamaño de Voxel es demasiado grande en relación al tamaño y forma del objeto Emisor asignado (el objeto que lleva una etiqueta de Pyro Emisor o Pyro Combustible), no todas las secciones del objeto podrán usarse como Pyro Emisores. Este efecto puede optimizarse ajustando la Resolución del objeto en las etiquetas Pyro. La siguiente imagen muestra un ejemplo de ello.

De la imagen anterior se desprende que no sólo cambia el nivel de detalle de la simulación debido al menor tamaño de los vóxeles, sino que la propia simulación muestra diferentes temperaturas y una distribución distinta de la densidad. Esto se debe a que en este caso los huecos entre las protuberancias del objeto Emisor ya no pueden ser detectados con tanta precisión por los Pyro Voxels de mayor tamaño. La cantidad de densidad emitida y la concentración de temperatura emitida son, por tanto, más imprecisas y, en este ejemplo, conducen a una flotabilidad ligeramente más fuerte y, por tanto, a una columna de humo y fuego más alta cuando se utilizan los vóxeles más grandes.

Masa[0.00..+∞]

Aquí se define indirectamente la masa del gas simulado y, por tanto, el efecto que el gas tiene sobre otros objetos de simulación, como los Cuerpos Blandos. Dentro de la simulación Pyro, este valor no importa.

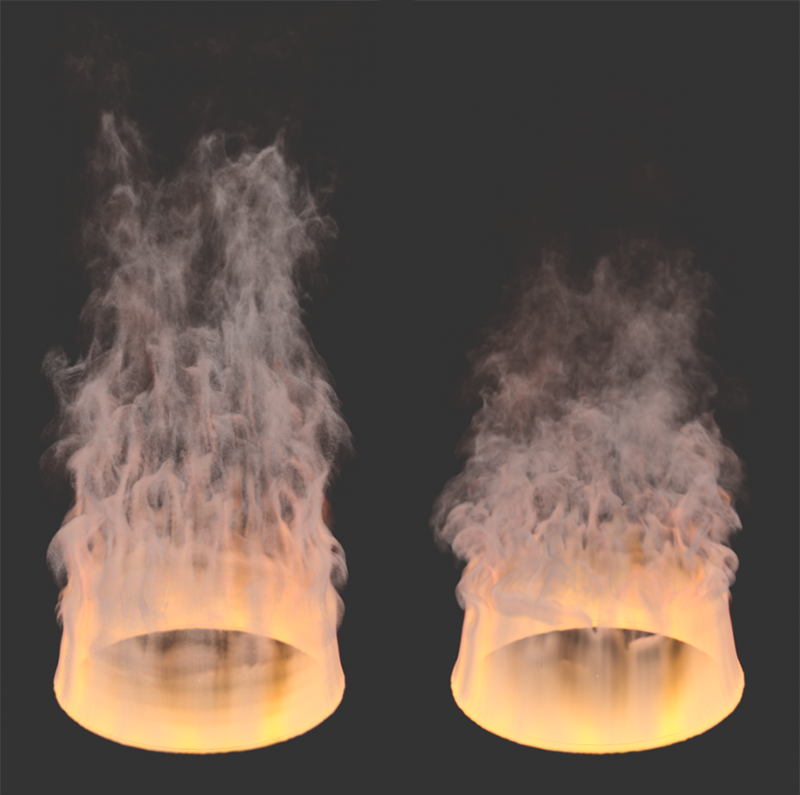

Muestras Caída Fuerza[1..32]

La simulación puede verse afectada por estos objetos de fuerza, que encontrará en Simular/Fuerzas:

• Atractor
• Fuerza de campo (con ella, los campos también pueden actuar sobre la simulación)
• Gravedad
• Rotación
• Turbulencia
• Viento
• Destructor (también puede utilizarse para limitar el volumen de simulación)

La esfera de influencia de estas fuerzas puede limitarse en estos objetos mediante depresiones espaciales. La precisión del muestreo de estas regiones de decaimiento viene definida por este valor por vóxel en el árbol de simulación.
Si se aumenta el número de vóxeles de árbol en el volumen reduciendo el Tamaño de vóxel, esto aumenta automáticamente el número de muestras para los rangos de decaimiento de los objetos de fuerza por unidad de volumen. El ajuste para el recuento de vóxeles no importa para esto.

Cual de los objetos de fuerza presentes en una escena debe actuar sobre la simulación Pyro puede especificarse individualmente a través de los ajustes de Fuerzas, que se documentan un poco más abajo en esta página.

Muestras Campo Campo de Fuerza[1..32]

El objeto Fuerza de campo puede utilizar objetos para crear fuerzas individuales, entre otras cosas. Por ejemplo, una Fuerza de Campo puede alinearse a lo largo de una spline, desviando así el humo a lo largo de la curva de la spline. El muestreo de dicha Fuerza de Campo se realiza de acuerdo a esta especificación de valores por Voxel del árbol de simulación (ver sección siguiente). En este caso, el principio es el mismo que para la muestra de caída de fuerza. Por lo tanto, la configuración del recuento de vóxeles también es irrelevante.

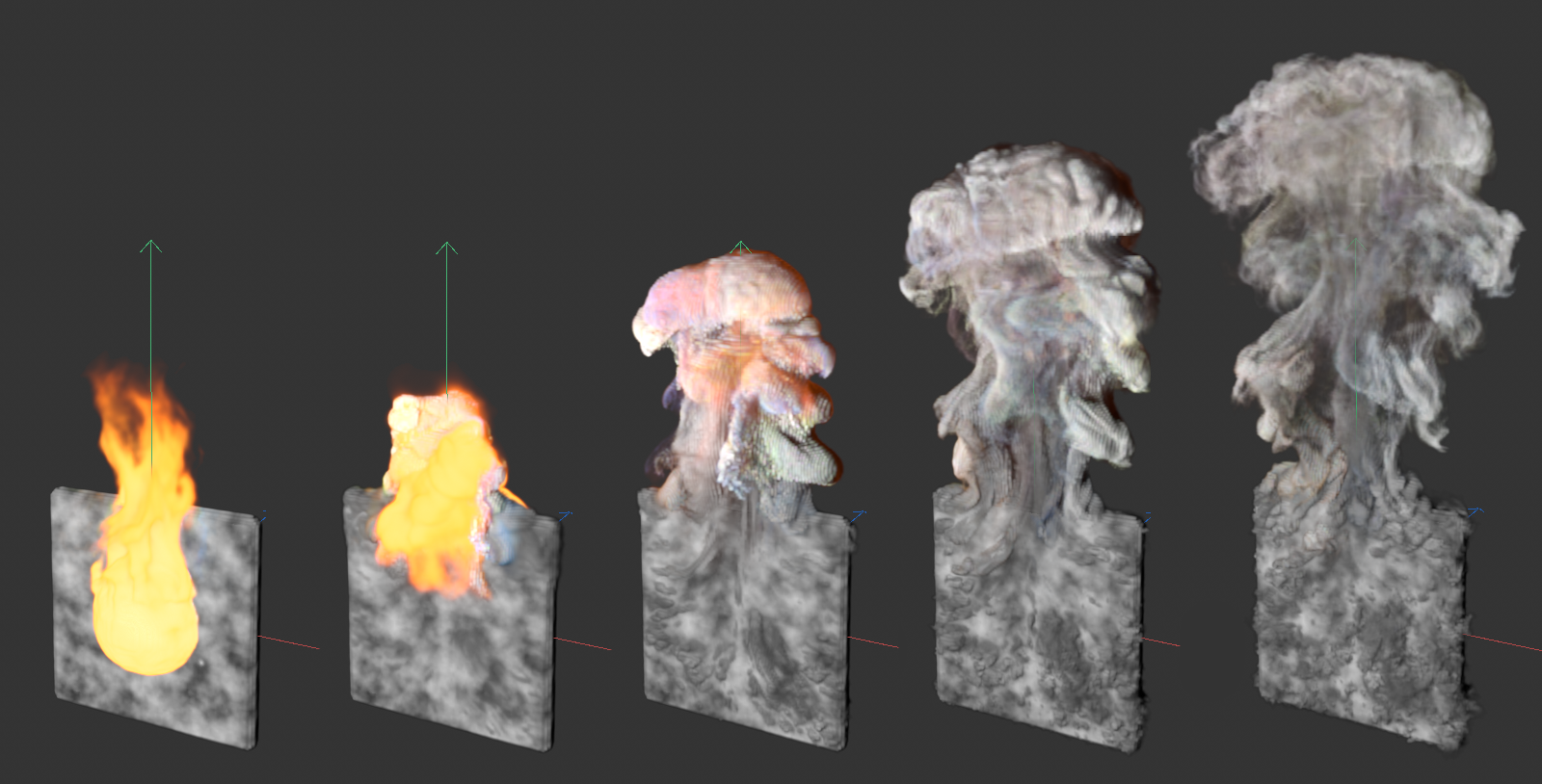

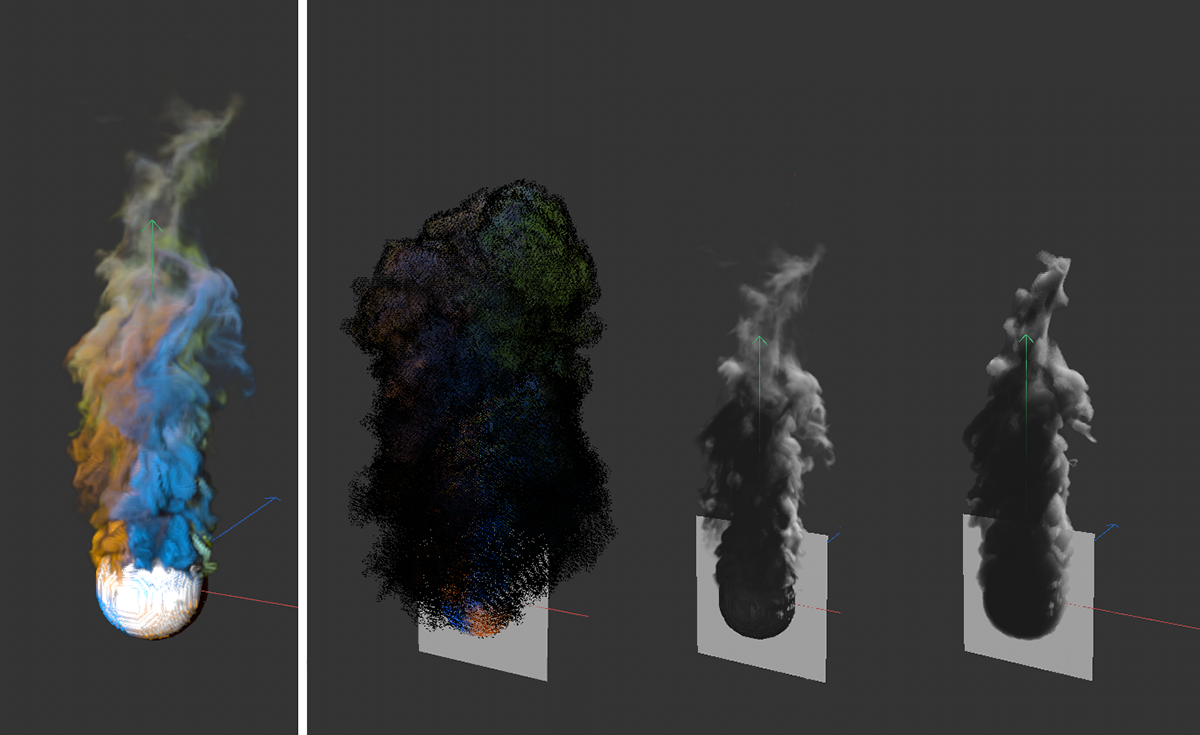

Establecer Volumen Inicial

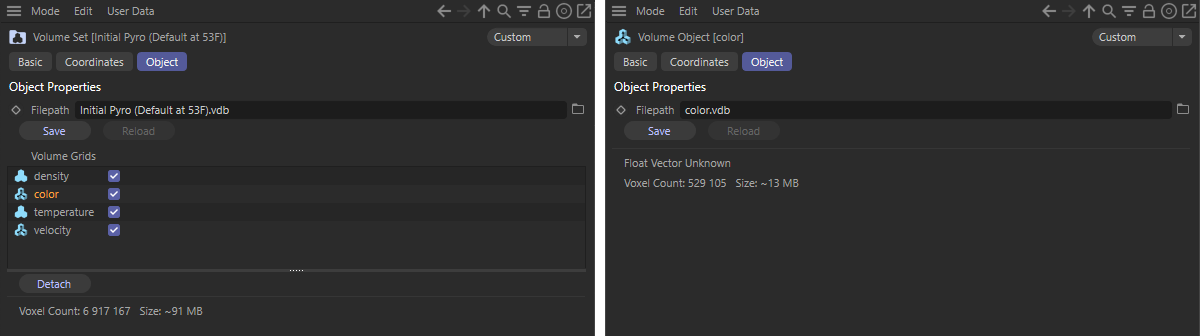

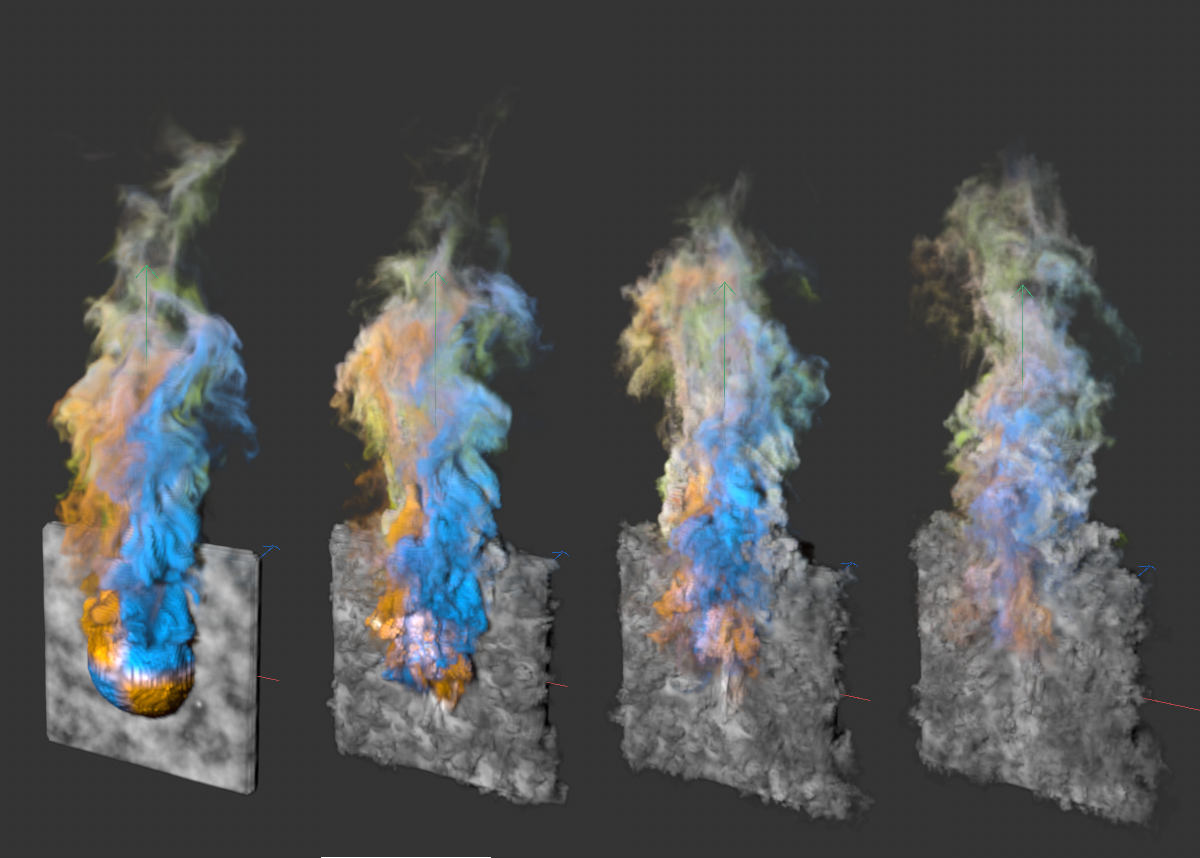

Aquí se puede vincular un objeto Volume Set. Esto se puede crear haciendo clic en el botón Establecer Estado Inicial y gestiona los datos de simulación Pyro del fotograma de animación actual. Asignando estos datos, se define la simulación Pyro para el fotograma 0 de una animación. La simulación puede entonces utilizar directamente estos datos para los fotogramas siguientes. Las propiedades de simulación gestionadas en un objeto Conjunto de volúmenes, como la velocidad, el color, la densidad, la temperatura o el combustible, también pueden utilizarse individualmente y asignarse en el área de ajustes Anulación del volumen inicial. Esto permite también utilizar propiedades Pyro tomadas de diferentes simulaciones o que representan diferentes fases de una simulación. Encontrará un ejemplo un poco más abajo.

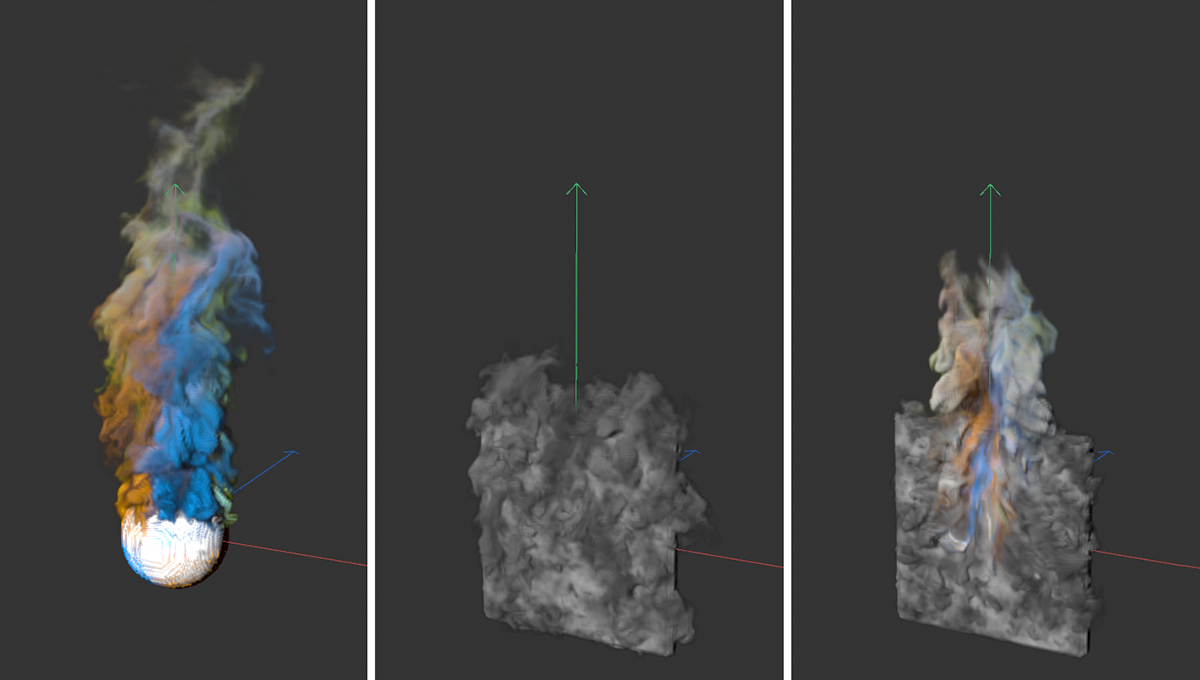

Establecer Estado Inicial

Al hacer clic en este botón se crea un objeto Conjunto de volúmenes. Gestiona los datos de simulación del fotograma de animación actual generados por la etiqueta Pyro Emisor o Pyro Combustible. No importa cómo se hayan configurado estas propiedades en las Propiedades de objeto del objeto Pyro Output. Las propiedades marcadas como desactivadas también se guardan en el objeto Conjunto de volúmenes si se utilizan en la etiqueta Emisor pirotécnico.
Se puede asignar un objeto Conjunto de Volúmenes como Conjunto de Volúmenes Inicial para que la simulación utilice esta información directamente para el primer fotograma de animación y calcule la simulación posterior en base a esto.
Puede leer más información sobre el objeto Volume Set aquí.

Tree Settings

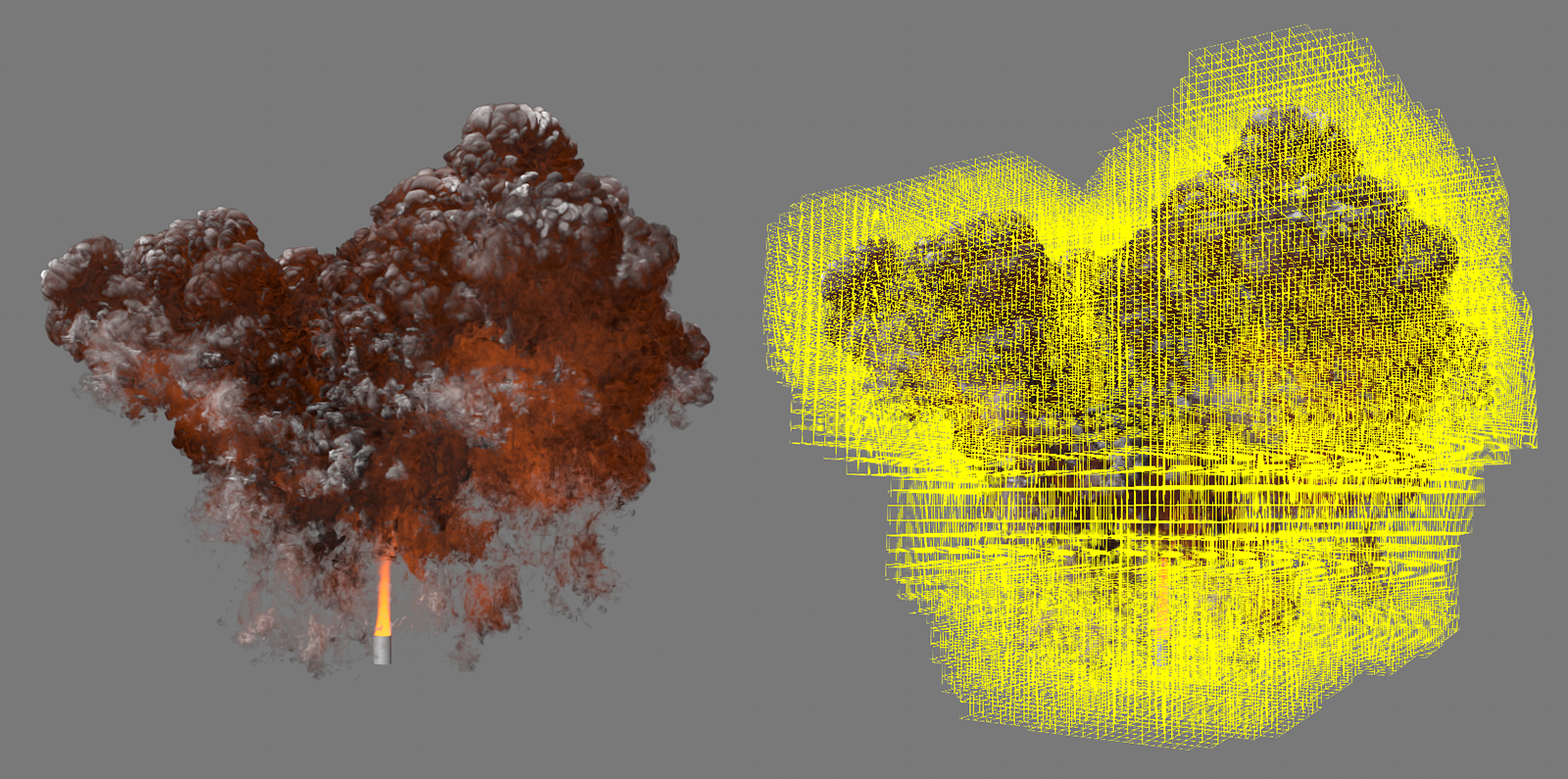

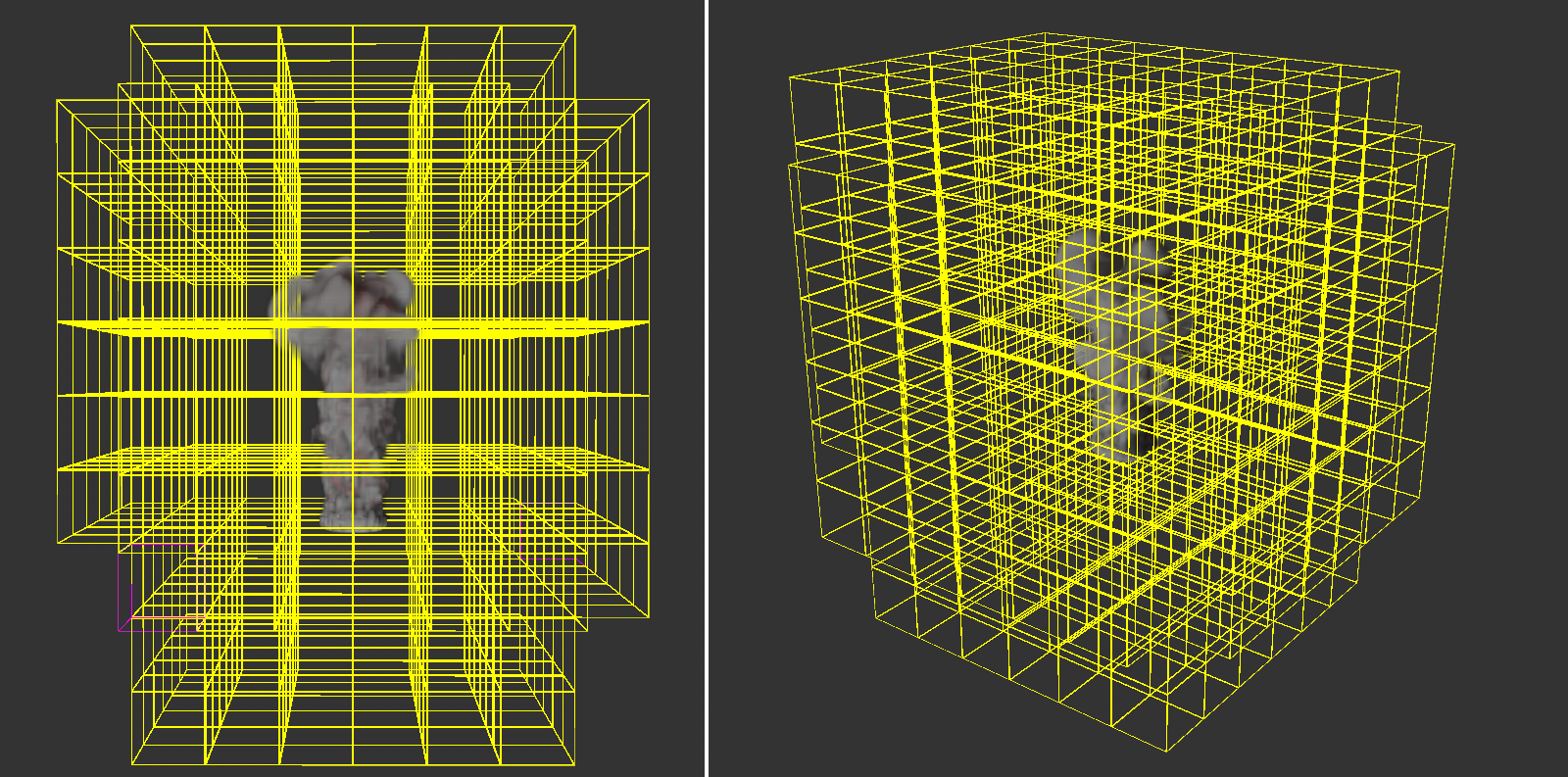

Para los gases, la simulación utiliza una rejilla adaptativa de vóxeles denominada árbol de vóxeles. Piense en esta región como el aire en el que la simulación considera presiones, flujos, temperaturas y cambios de densidad.
Este árbol de vóxeles cambia continuamente de tamaño y forma borrando y añadiendo vóxeles, en respuesta a la evolución de la simulación. Por lo tanto, no hay un volumen determinado que rodee la simulación como un cubo impenetrable. Por tanto, en función de la memoria disponible, las simulaciones de humo e incendios pueden crecer teóricamente hasta cualquier tamaño.

El tamaño de los cubos de Voxel que componen este Árbol de Voxel se especifica como el Tamaño de Voxel. Para que el Árbol de Vóxeles pueda reaccionar a los cambios de forma de la simulación, algunos Vóxeles deben estar siempre situados también fuera de, por ejemplo, una columna de humo simulada, para poder enviar señales al Árbol de Vóxeles cuando se puedan añadir más Vóxeles al árbol o, por ejemplo, después de la disipación de una nube simulada, también eliminarlos de nuevo.

Este búfer de vóxeles exteriores en el árbol de vóxeles se establece aquí a través del ajuste Modo de relleno y el valor de Relleno. Además, cada vóxel del árbol se subdivide de nuevo en vóxeles más pequeños para el cálculo de la simulación. Este número de vóxeles también se introduce en esta sección.

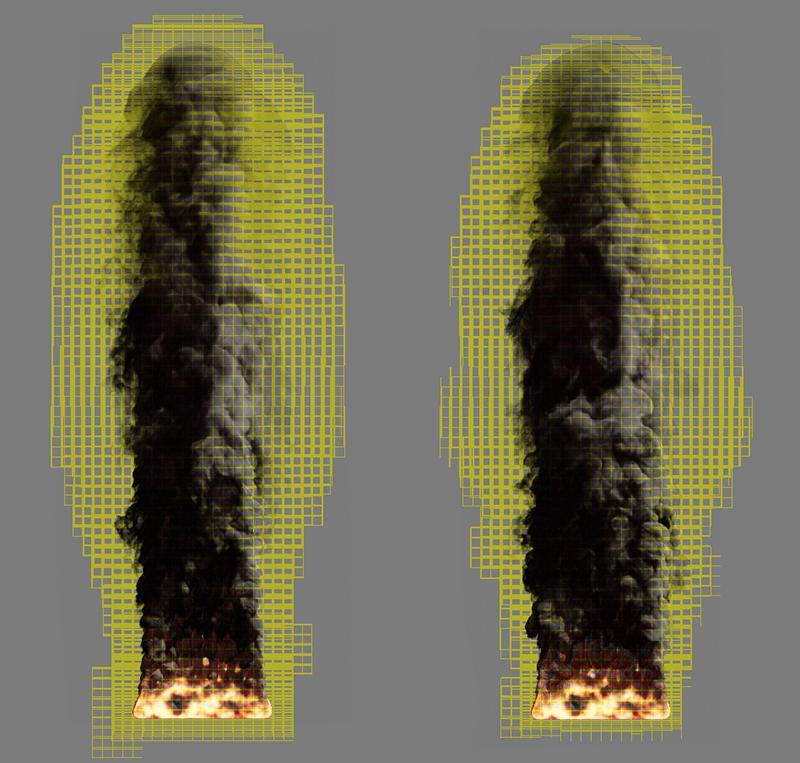

Radio de Relleno[0..8]

Se utiliza para especificar el grosor del vóxel de la capa exterior en el árbol de vóxeles en el modo de relleno constante. Para tamaños de vóxel muy pequeños en combinación con simulaciones que cambian muy rápidamente, puede ser útil aumentar este valor para poder reaccionar eficazmente a cambios rápidos en la forma de la simulación. Sin embargo, para simulaciones lentas o muy grandes, también puede ser útil reducir el valor para ahorrar memoria.

Número Vóxel

Aquí puede elegir entre dos preajustes para definir el número de vóxeles de simulación dentro de cada vóxel del árbol. Aquí se puede elegir entre 16 y 32 vóxeles, utilizándose este número a lo largo de cada dirección espacial. En el caso del valor por defecto 16, esto ya resulta en 16*16*16 = 4096 vóxeles de simulación en cada cubo de vóxeles del árbol.

Tenga en cuenta que al aumentar el número de vóxeles por vóxel de árbol, las áreas suplementadas en la zona del borde de un vóxel de árbol también se harán más pequeñas, porque esta zona del borde también se basa en el tamaño de los vóxeles. Por lo tanto, para la simulación de gases muy detallados, también puede ser útil fijar el número de vóxeles en 32, no sólo para aumentar el nivel de detalle de la simulación, sino también para optimizar los requisitos de memoria de la simulación.

Extra Forces

Los siguientes parámetros definen las fuerzas ambientales que deben afectar a la simulación. Entre ellas se incluyen, por ejemplo, la gravedad y la flotabilidad, así como las fuerzas de fricción y turbulencia, pero también las fuerzas que simulan fuerzas de atracción o repulsión dentro de, por ejemplo, la temperatura o la densidad.

General

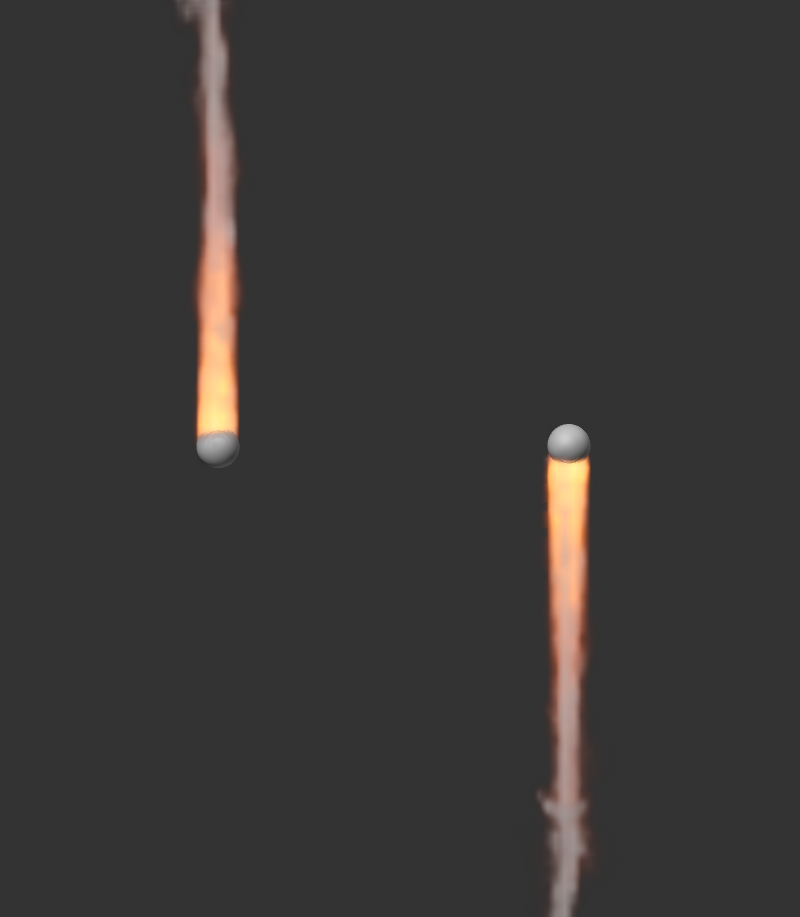

Densidad Flotabilidad[-1000000.00..1000000.00]

La fuerza de flotación hace subir los objetos o gases de menor densidad. En nuestro caso, esta fuerza actúa como una aceleración gravitatoria sobre las partículas de densidad de la simulación. Los valores negativos hacen que la simulación de la densidad aumente en la dirección del eje Y. Los valores positivos hacen que el humo simulado baje.
Nótese que la temperatura de la simulación también afecta a la densidad. Por lo tanto, el calor ascendente puede arrastrar el humo, incluso si realmente cae debido a una flotabilidad de densidad positiva. Por tanto, ambos efectos se influyen mutuamente.

Temperatura Flotabilidad[-1000.00..1000.00]

Esto define la dirección y la fuerza con la que se propagan las temperaturas. Normalmente, el aire caliente sube. Esto se expresa con un valor positivo. Sin embargo, también se puede invertir esta dirección con valores negativos si, por ejemplo, se quiere representar un motor de cohete. La velocidad real a la que sube el calor, por ejemplo, también sigue dependiendo de la temperatura. Un gas más caliente sube más rápido que un gas frío. Por lo tanto, la temperatura de flotación funciona como un multiplicador y no como un valor absoluto.

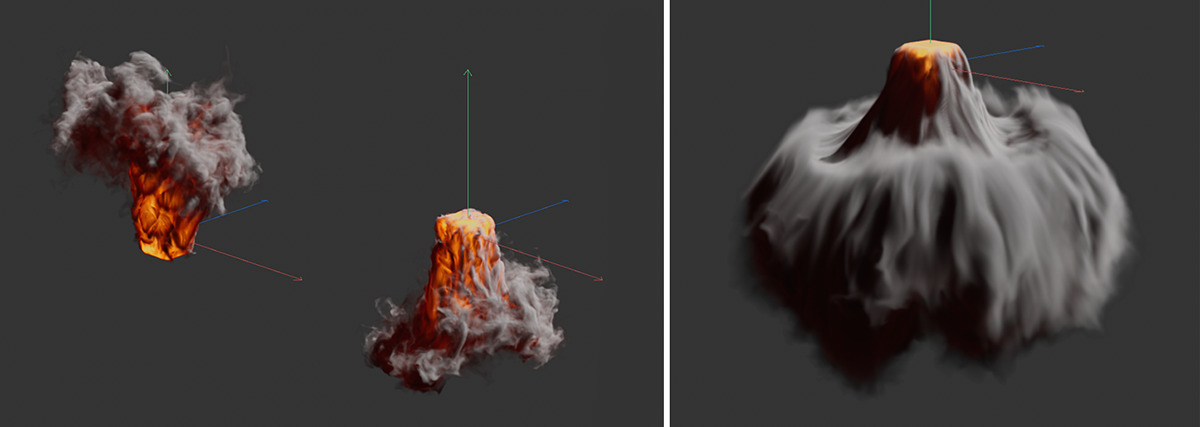

Flotabilidad Combustible[-1000000.00..1000000.00]

Aquí se define la dirección y la intensidad de la flotabilidad del combustible. Para valores negativos, el combustible sube a lo largo de la dirección Y del mundo, para valores positivos, el combustible se hunde. Tenga en cuenta que esto sólo se aplica al combustible no quemado antes de que se convierta en presión, densidad y temperatura. Por lo tanto, el efecto es particularmente visible cuando se combina una tasa de combustión pequeña con un ajuste de Fuel Set o Fuel Add más alto. Dado que la flotabilidad puede ajustarse independientemente de la densidad, la temperatura y el combustible, pueden simularse efectos interesantes, como las pesadas nubes de ceniza de una erupción volcánica.

He aquí una sencilla escena de ejemplo para simular densas nubes de ceniza y una erupción volcánica.

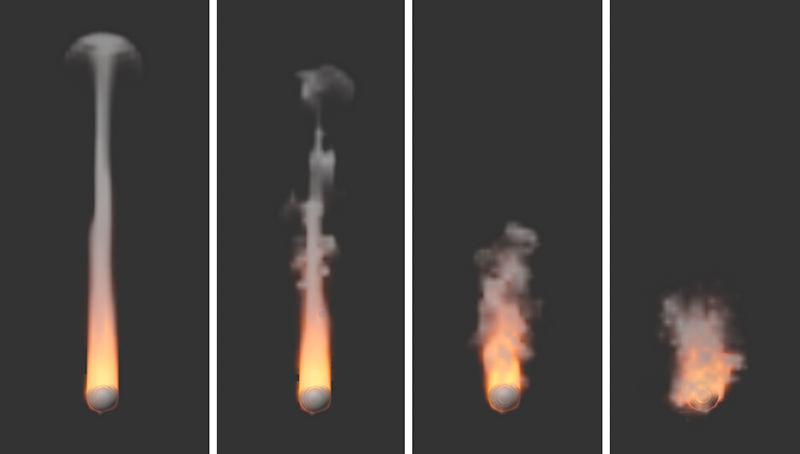

Fuerza Vorticidad[-500.00..500.00]

Este ajuste define la turbulencia global de la simulación y se aplica a cada vóxel de la simulación. El efecto también se puede acoplar a ciertas propiedades de la simulación con los siguientes parámetros. Por ejemplo, la turbulencia puede hacerse depender de la temperatura o la densidad.

Fuente

Aquí puede elegir qué componente de la simulación debe utilizarse para el remolino:

• Ninguna: La turbulencia se calcula de manera uniforme para toda la simulación y es independiente de los valores de densidad, temperaturas o combustibles simulados.
• Densidad: La densidad dentro de la simulación controla simultáneamente la turbulencia. La Intensidad de la fuente controla la intensidad y la densidad con la que se incluyen los valores en el cálculo.
• Temperatura: La temperatura dentro de la simulación controla simultáneamente la turbulencia. La Intensidad de la fuente controla la intensidad con la que los valores de la temperatura se incluyen en el cálculo. Tenga en cuenta que la temperatura suele representar valores superiores a 1000. Deben utilizarse valores de intensidad de la fuente correspondientemente pequeños para que puedan crearse turbulencias útiles.
• Combustible quemado: El combustible convertido dentro de la simulación controla simultáneamente la turbulencia. La Intensidad de la fuente controla la intensidad con la que se incluyen los valores en el cálculo.

Fuerza Fuente[-100.00..100.00]

Aquí se establece el multiplicador para la propiedad de simulación seleccionada a través de la Fuente. Si el Origen se establece como Ninguno, este valor no tendrá ningún significado. Tenga en cuenta que, dependiendo de la configuración de la Fuente, los valores pueden variar mucho en tamaño. Lo normal es que la densidad oscile entre 1 y 20, pero las temperaturas suelen oscilar entre 100 y 1000. En consecuencia, la Fuerza de la Fuente también debe ajustarse individualmente para lograr resultados utilizables.

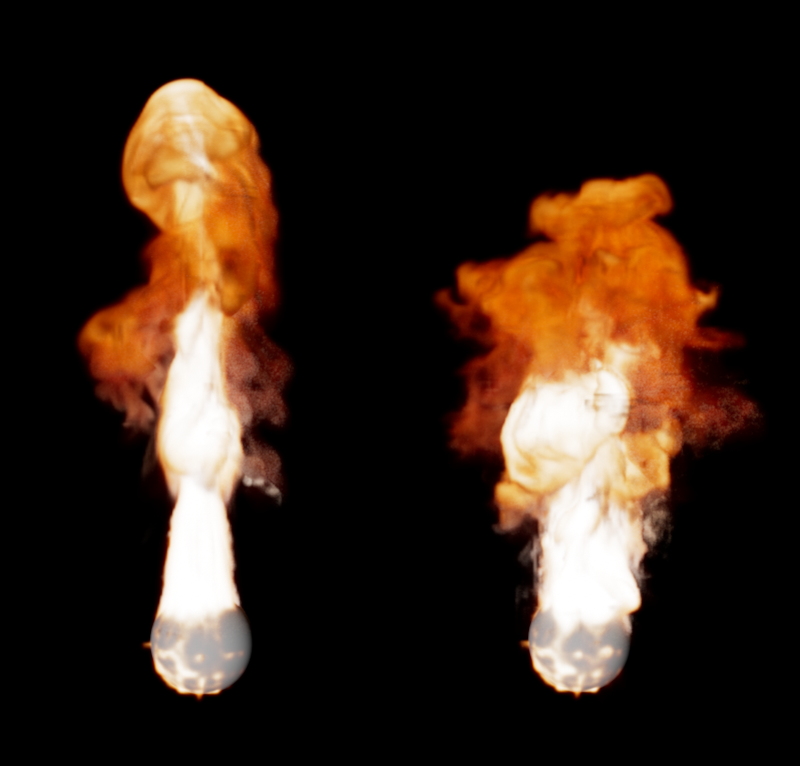

Turbulence

Este efecto también cambia las direcciones de movimiento dentro de la simulación, pero el tamaño de su estructura puede ser personalizado y animado en comparación con la Vorticidad. Por lo tanto, el efecto es funcionalmente más parecido al ruido, que desplaza la simulación en diferentes direcciones. Para las llamas, por ejemplo, se puede simular el parpadeo característico. Sin embargo, también hay que tener en cuenta que el uso de Turbulencia puede ralentizar considerablemente el cálculo de la simulación.

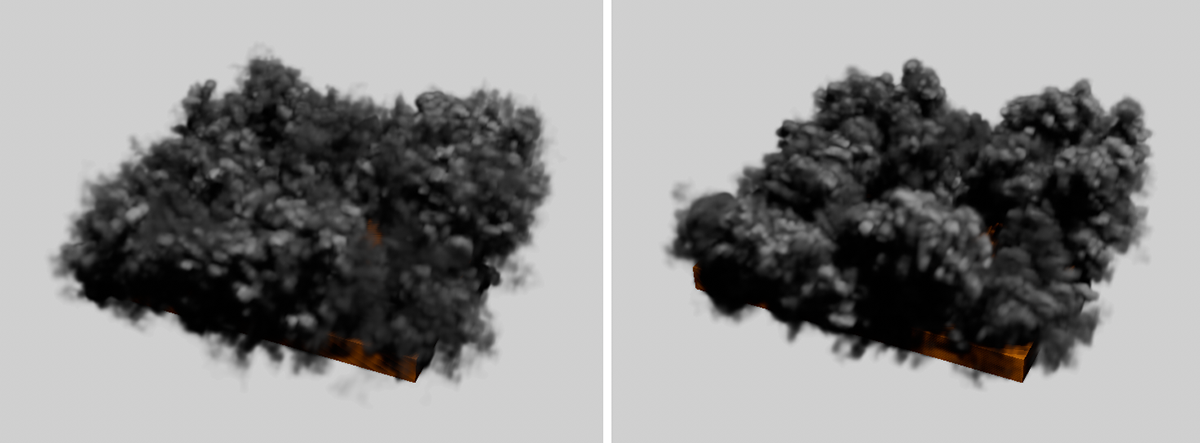

Suavizar Espacialmente

Esta opción está activa por defecto y proporciona un suavizado de la estructura turbulenta que puede utilizarse para arremolinar la simulación. Por un lado, esto da lugar a estructuras y transiciones más armoniosas en la turbulencia. Por otra parte, también pueden suprimirse las turbulencias más finas. La siguiente figura muestra un ejemplo de ello.

Fuerza[0.00..+∞]

Aquí se introduce la fuerza total de la turbulencia.

Fuente

Aquí puede elegir qué componente de la simulación debe controlar la fuerza de la turbulencia:

• Ninguna: La turbulencia actúa de manera uniforme en toda la simulación y es independiente de los valores de densidad, las temperaturas o los combustibles simulados.
• Densidad: La densidad dentro de la simulación controla simultáneamente los remolinos turbulentos. La Intensidad de la fuente controla la intensidad con la que se incluyen los valores de densidad en el cálculo.
• Temperatura: La temperatura dentro de la simulación controla simultáneamente la turbulencia. La Intensidad de la fuente controla la intensidad con la que los valores de la temperatura se incluyen en el cálculo. Tenga en cuenta que la temperatura suele representar valores muy superiores a 100. Deben utilizarse valores de intensidad de la fuente correspondientemente pequeños para que puedan crearse turbulencias útiles.
• Combustible quemado: El combustible convertido dentro de la simulación controla simultáneamente la turbulencia. Source sSrength controla la intensidad con la que se incluyen los valores en el cálculo.

Fuerza Fuente[0.00..+∞]

Aquí se establece el multiplicador para la propiedad de simulación seleccionada a través de la Fuente. Si Source es net toNone, este valor no tendrá ningún significado.

Escalar con Velocidad

Si está activa, permite que las zonas rápidas de la simulación se arremolinen más que las lentas.

Factor Velocidad[-∞..+∞]

Este valor controla en qué medida las velocidades en la simulación deben afectar a la fuerza de la turbulencia. Como aquí también se pueden utilizar valores negativos, el efecto también se puede invertir. Las zonas con movimientos lentos de gas se arremolinan entonces de forma más turbulenta que las zonas con movimientos rápidos de gas.

Frequencia[0.00..+∞]

Como se sabe por el shader Ruido, la estructura de la turbulencia puede variar con el tiempo. Este valor de Frecuencia dicta la velocidad de estos cambios. Tenga en cuenta que a frecuencias más altas, los cambios dentro de la simulación pueden acelerarse hasta el punto en que puede necesitar aumentar significativamente los Substeps para permitir que la simulación responda a estos cambios en la turbulencia.

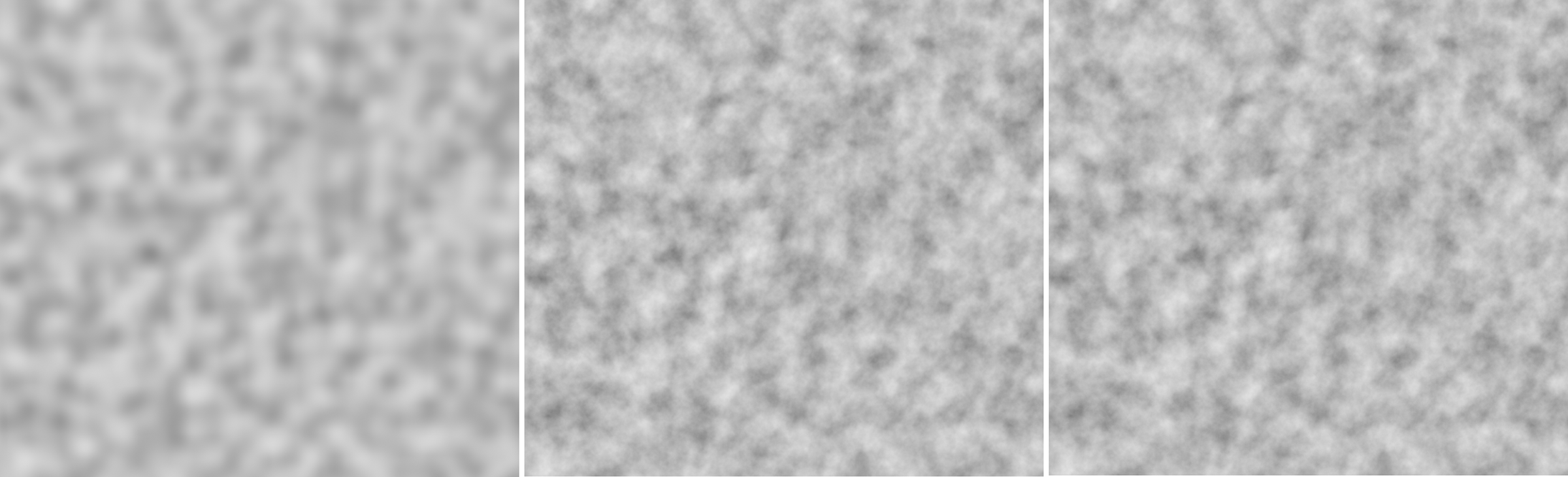

Octavas[1..2147483647]

Este valor indica la profundidad del detalle dentro de la estructura turbulenta. Cuanto menor sea el valor, más homogénea y suave será la estructura de la turbulencia. Los valores más altos conducen a detalles más nítidos y más finamente ramificados. Sin embargo, esta mejora de los detalles también tiene límites. A partir de una determinada magnitud, no notará ningún cambio, como muestran las siguientes imágenes.

Escala Octavas Inicial[0..+∞%]

Se utiliza para definir el tamaño total de la estructura turbulenta. Los refinamientos y ramificaciones de la estructura añadidos por las Octavas pueden ajustarse mediante un valor de escala independiente si es necesario.

Escala Octave Incremental[0..+∞%]

En función del número de Octavas seleccionadas, se crea una especie de árbol que se divide cada vez más finamente en ramas y ramitas, representando así la estructura turbulenta. Cada paso de cálculo puede tener una escala diferente y también afectar a la simulación en distinto grado si se pasa del nivel de detalle del tronco a las ramas. El valor de la Escala de Octava Incremental es, por tanto, un multiplicador del tamaño de la respectiva escala de Octava anterior. Una escala de octava inicial de 0,05, una escala de octava incremental de 2 daría al segundo paso de octava una magnitud de 0,1, y así sucesivamente.

Fuerza Octava Incremental[0.00..+∞]

El principio de cómo funciona esto es el mismo que el escalado de las diferentes Octavas, excepto que aquí se trata de la influencia o fuerza de las diferentes Octavas en la simulación. En valores inferiores a 1, las estructuras más finas de las Octavas superiores se reducirán proporcionalmente. en su efecto sobre la simulación en comparación con las estructuras básicas de la turbulencia. El efecto se invierte con valores superiores a 1. Las estructuras finas de la turbulencia tienen entonces un mayor efecto en la simulación. La base de todas las fuerzas es el ajuste de Fuerza en este grupo de parámetros.

Fuel Combustion

Los parámetros de esta sección sólo son relevantes si se ha generado Combustible en el Emisor y se va a quemar en la simulación. Esto puede crear calor y densidad adicionales, y también puede cambiar localmente la presión dentro de la simulación. Como resultado, esta área se expande, lo cual es útil para mostrar explosiones o nubes, por ejemplo. El combustible también puede interpretarse directamente como presión si has activado Tipo de Combustible Rango de Cuadro y Presión Constante en la etiqueta Pyro del objeto Emisor.

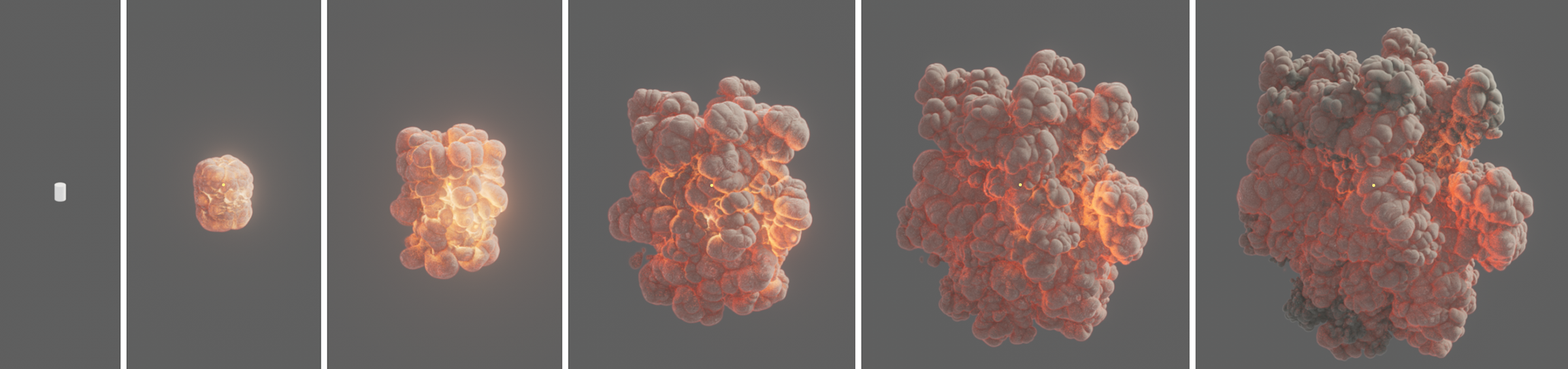

Aquí puedes encontrar una escena de ejemplo de explosión.

Tasa Consumo Combustible[0.00..+∞]

Esto define cuánto combustible se quema por segundo. Este valor nunca puede ser mayor que la cantidad de combustible que has generado a través de las etiquetas Pyro. Por esta razón, la etiqueta Emisor pirotécnico y la etiqueta Combustible pirotécnico tienen una opción de Tasa de combustión de fósforos que se puede activar con el Tipo de combustible continuo para adaptar la cantidad de combustible generado a este parámetro, de modo que siempre se genere tanto combustible nuevo como se pueda quemar.

Temperatura Ignición[-1.00..+∞]

En cuanto las temperaturas en su simulación sean superiores a las especificadas aquí, el combustible de esa zona se encenderá. Lo importante no es el grado absoluto de esta temperatura. Incluso a una temperatura simulada de sólo 20°, el combustible ya puede quemarse si la Temperatura de ignición se ajusta a 10°, por ejemplo.

Densidad per Fuel[0.00..+∞]

Cuando se quema una unidad de combustible, esta densidad se crea adicionalmente en la simulación. La Densidad se representa como humo en la simulación.

Temperatura per Fuel[0.00..+∞]

Al quemar una unidad de combustible, esta temperatura se crea adicionalmente en la simulación.

Presión per Fuel[0.00..+∞]

Al quemar una unidad de combustible, se genera esta presión en la simulación. Con valores más altos, la simulación se expande bruscamente en la zona de la combustión, lo que puede llevar a la representación típica de una explosión. Usando el Tipo de Combustible de Rango de Cuadro y activando Presión Constante para la etiqueta Pyro Emisor o Pyro Combustible, también se puede generar presión directamente en el objeto Emisor. En ese caso, la densidad y la temperatura ya deberían haber sido emitidas para poder hacer estallar estos elementos por la presión.

Rest Grid

Esta función permite calcular coordenadas 3D adicionales para el volumen de simulación. Algunos renderizadores pueden utilizarlas de forma similar a las coordenadas UVW, por ejemplo, para utilizar deformaciones adicionales o estructuras de ruido para refinar la simulación. El almacenamiento en caché de esta estructura Rest Grid se activará en la sección Object del objeto de salida Pyro a través de la opción para Dual Rest Grid.

Rejilla Reposo Habilitada

Esto puede utilizarse para activar el cálculo adicional de una estructura de rejilla residual. De forma similar a las coordenadas UVW, esta estructura vectorial puede proporcionar una descripción estacionaria o en movimiento de los componentes de la simulación. Esto permite la posterior deformación o superposición con ruido en una simulación Pyro, por ejemplo.
Al activar esta opción, también puede utilizar las opciones de almacenamiento en caché para la Rejilla de reposo doble en la configuración de objeto del objeto de salida Pyro.

Ciclo reinicio Rejilla Reposo[4..2147483647]

Aquí puede definir el número de pantallas de simulación según el cual debe actualizarse la estructura de la rejilla de descanso. Esto siempre puede ser útil si la forma de la simulación cambia rápidamente. Sin actualización, la estructura residual de la rejilla tendría que estirarse cada vez más, por ejemplo, en una nube que se extiende, lo que puede provocar una distorsión de los valores de la rejilla Rest. La siguiente ilustración muestra un ejemplo.

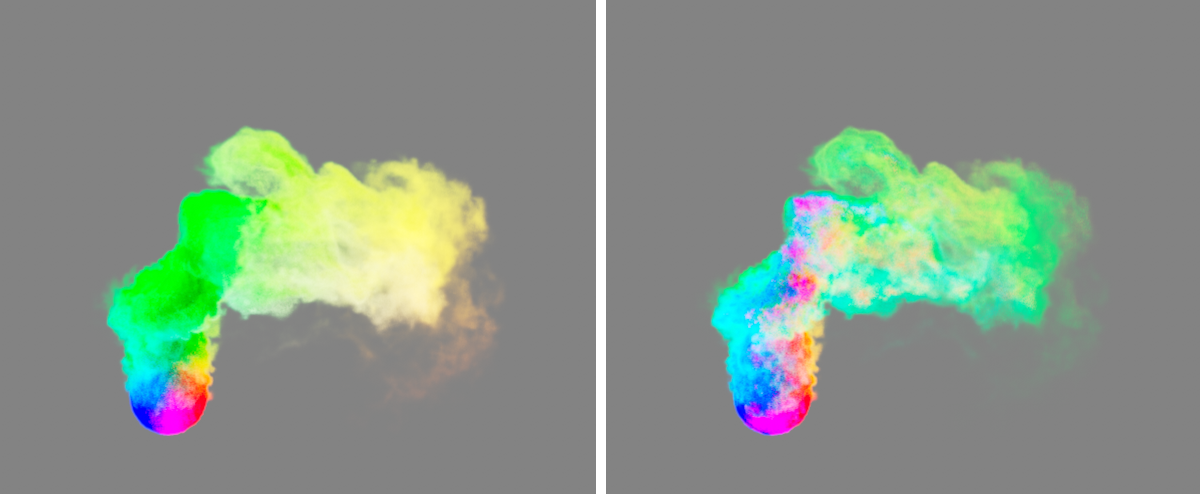

En el ejemplo anterior, se aplicó una etiqueta Pyro Emisor a una esfera para crear densidad. Justo por encima de la esfera, el humo ascendente es arrastrado por el viento hacia la derecha a lo largo del eje X del mundo. Para esta simulación, se activó la opción Rejilla de reposo, una vez con un ciclo de reajuste corto (a la izquierda en la figura) y otra vez con un ciclo de reajuste muy largo (a la derecha en la figura).
Para ilustrarlo, el resto de la estructura de la rejilla se ha guardado como caché. Dado que se trata de una estructura vectorial, también se puede utilizar como un color en el material Volumen Pyro, por ejemplo, para colorear el humo en los colores básicos en consecuencia, que se implementó en la imagen de arriba. Puede verse claramente cómo los valores residuales originales de la cuadrícula prácticamente se adhieren al humo en la mitad derecha de la imagen y se mantienen incluso después de cambiar la dirección. Durante el breve ciclo de reajuste a la izquierda de la imagen, los valores de la rejilla Rest se recalculan continuamente y, por tanto, pueden reaccionar a tiempo al cambio de dirección y forma de la simulación. Los valores de la rejilla Rest permanecen fijos e independientes de la simulación.

Escala Tiempo Rejilla Reposo[0..10000%]

Este valor se utiliza como multiplicador del tiempo de simulación. Los valores por debajo del 100% ralentizan el tiempo utilizado para el cálculo de la malla restante, mientras que los valores por encima del 100% aceleran el tiempo de simulación de la malla restante.

Density

Aquí encontrará todos los ajustes relacionados con la disminución, el suavizado y la evaluación de las propiedades de densidad de la simulación. Los ajustes de Disipación pueden utilizarse, por ejemplo, para limitar en general la dispersión de la densidad y, por tanto, el tamaño de la nube o columna de humo simulada, lo que puede tener un efecto positivo sobre los requisitos de memoria y la velocidad de simulación.

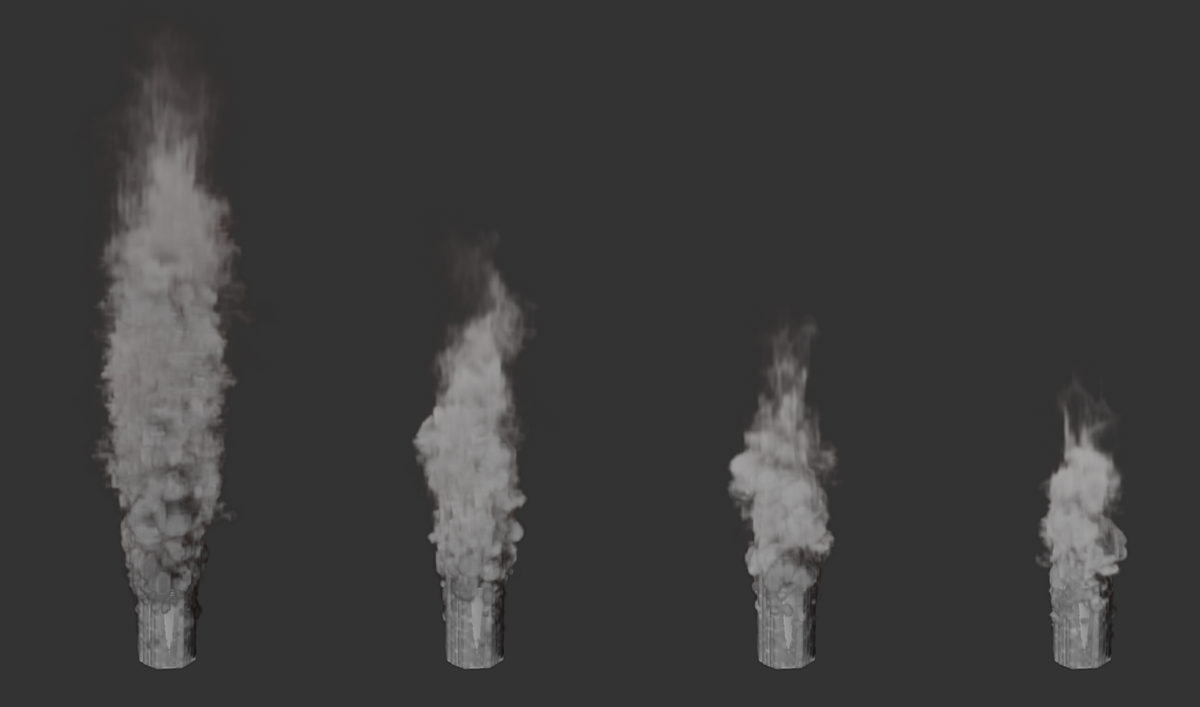

Densidad Disipación[0..100%]

Este parámetro describe el porcentaje de reducción de densidad por fotograma de la simulación, normalizado a una frecuencia de fotogramas de 30.

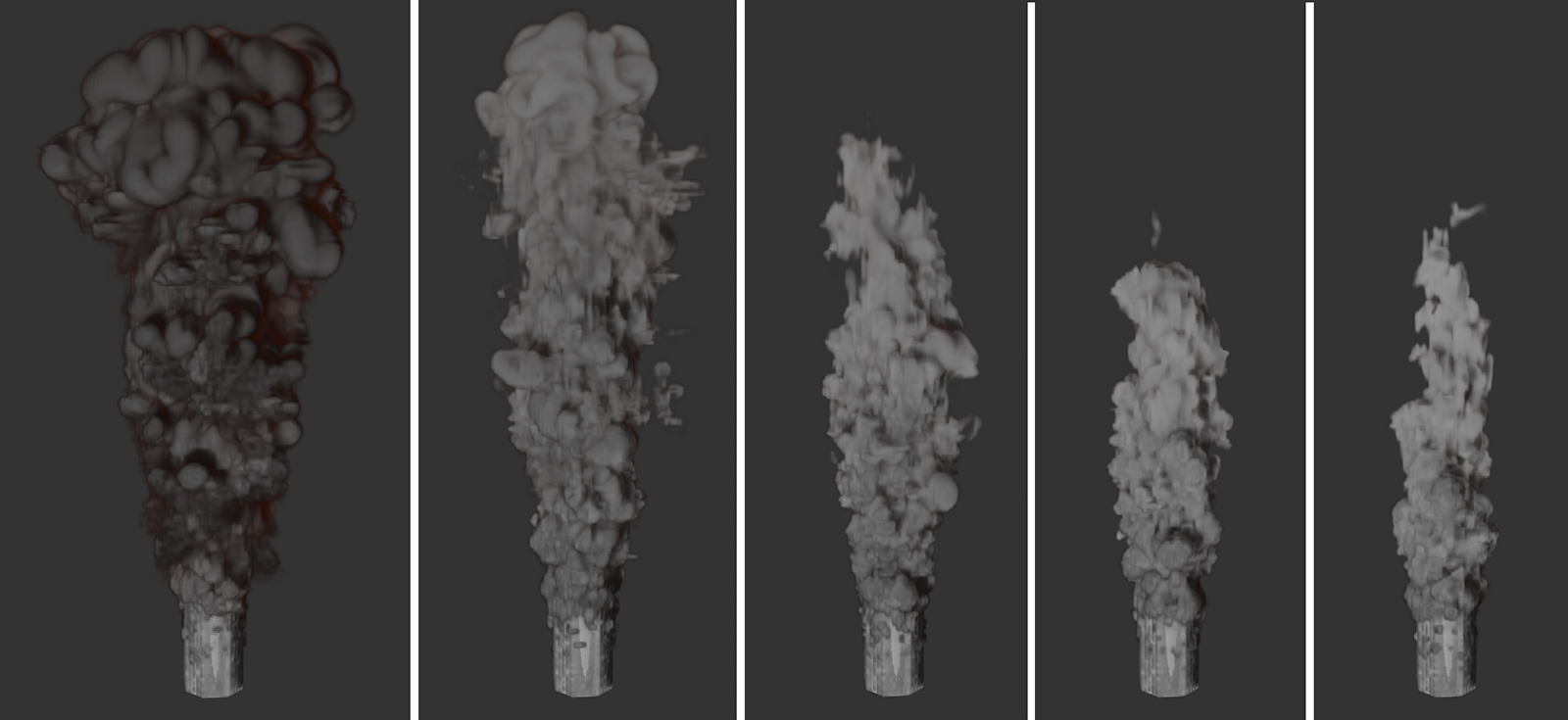

Disipación Lineal Densidad[0.00..1000.00]

Este ajuste define la Disipación Absoluta de la densidad por segundo de la simulación.

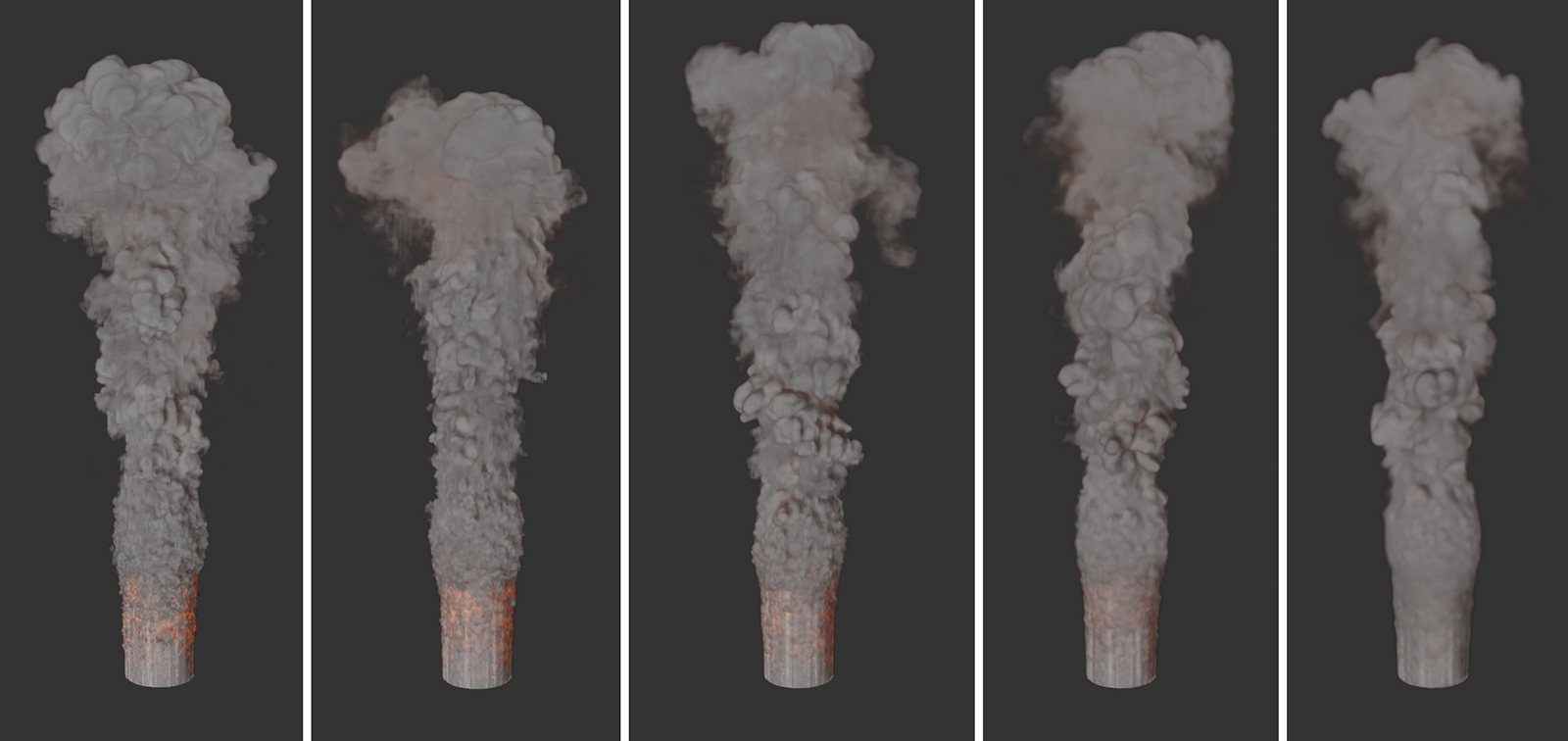

Factor Suavizado Densidad[0..100%]

A medida que los valores aumentan, el suavizado de los valores de densidad en la simulación aumenta en consecuencia. Las diferencias entre zonas vecinas en términos de densidad se atenuarán. Como resultado, no sólo la pantalla de densidad pierde nitidez y detalle, sino que la simulación en su conjunto también puede cambiar.

Umbral Distancia[0.00..+∞]

Sólo las zonas con una densidad superior a este límite se tienen en cuenta en la simulación. Utilizados con sensatez, la velocidad de simulación y los requisitos de memoria pueden mejorarse sin perder detalles importantes. Además, unos valores deliberadamente más altos también pueden conducir a resultados estilísticamente interesantes. También encontrará umbrales similares para la temperatura y el combustible.

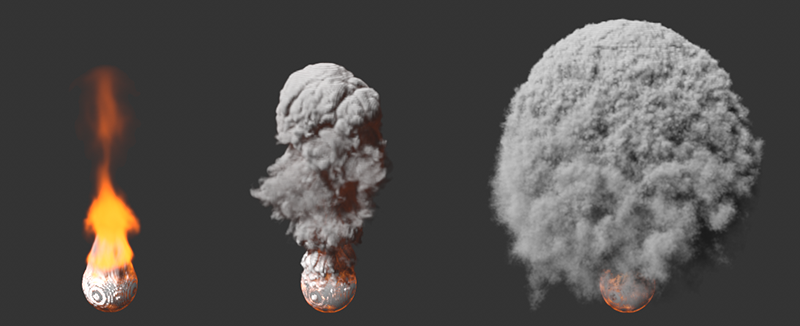

Escala Tiempo Densidad[0..10000%]

Este valor se utiliza como multiplicador del tiempo de simulación. Los valores inferiores al 100% ralentizan el tiempo utilizado para el cálculo de la densidad, mientras que los valores superiores al 100% aceleran el tiempo de simulación de la densidad (véase también la imagen siguiente).

Color

Los ajustes de este grupo se refieren exclusivamente a las propiedades de color de la simulación. Por ejemplo, las disminuciones también se pueden utilizar aquí para desvanecer los colores asignados a la densidad con el tiempo o para influir en la mezcla de diferentes colores.

Disipación Color Relativa[0..100%]

Este parámetro describe el porcentaje de reducción de los valores de color por imagen de la simulación, normalizado a una frecuencia de imagen de 30. Si la densidad es visible el tiempo suficiente, se oscurecerá hasta volverse negra.

Disipación Color Absoluta[0.00..1000.00]

Este parámetro describe la reducción absoluta de los valores de color por segundo de simulación. Por lo tanto, este valor se elige bastante pequeño en muchos casos, ya que se refiere al intervalo de valores entre 0,0 y 1,0 de los componentes de color RGB. El cambio absoluto de los componentes individuales del color también puede provocar cambios de color si, por ejemplo, un componente del color original es mucho mayor que los demás componentes. La siguiente figura muestra un ejemplo de ello. Al igual que con la Disipación relativa del color, el color de la densidad se oscurece hasta el negro, siempre que la densidad permanezca visible el tiempo suficiente.

Como se ve en la figura de arriba a la izquierda, se utilizaron los valores RGB 255, 166, 0 para la densidad en la etiqueta Pyro. Cuando se utiliza una Disipación Absoluta de Color de 0,5, estos valores disminuyen en 128 por segundo (1,0 corresponde a un valor RGB de 255). Esto significa que al cabo de un segundo se alcanza un valor de color de 128, 38,0, que corresponde a un tono rojo oscuro. Si no desea que el tono del color cambie como resultado de la disipación del color, puede utilizar alternativamente la Disipación relativa del color.

Factor Suavizado Color[0..100%]

Dentro de la simulación, también se pueden asignar distintos colores a la densidad, que luego se mezclan automáticamente. Por ejemplo, se puede utilizar una etiqueta de Color de Vértice para asignar diferentes colores a un objeto Emisor, o se puede superponer la densidad de diferentes colores de diferentes Pyro Emisores, como en la siguiente figura. Como puede verse, a medida que aumenta el tamaño del Factor de suavidad del color, se suavizan las transiciones de color.

Escala Tiempo Color[0..10000%]

Este valor se utiliza como multiplicador del tiempo de simulación. Los valores por debajo del 100% ralentizan el tiempo utilizado para el cálculo del color, los valores por encima del 100% aceleran el tiempo de simulación del color.

Temperature

Aquí encontrará ajustes que pueden utilizarse para influir en el cambio de temperaturas dentro de la simulación. Esto permite, por ejemplo, acelerar, ralentizar o incluso desactivar por completo el enfriamiento de un gas caliente.

Disipación Temperatura[0..100%]

Este parámetro describe el porcentaje de reducción de las temperaturas por fotograma de la simulación, normalizado a una frecuencia de fotogramas de 30.

Disipación Lineal Temperatura[0.00..10000.00]

Este parámetro describe la reducción absoluta de las temperaturas por segundo de la simulación. El efecto sobre las transiciones dentro de las curvas de temperatura es comparable al de la Disipación de la Densidad Absoluta.

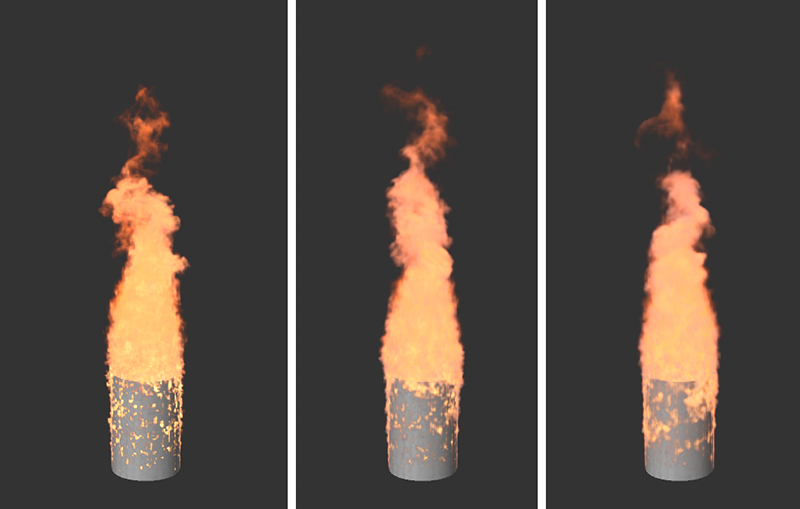

Factor Suavizado Temperatura[0..100%]

Las diferencias de temperatura de las zonas vecinas se compensan entonces en la simulación. Como resultado, las transiciones de temperatura pierden detalle y se vuelven más uniformes.

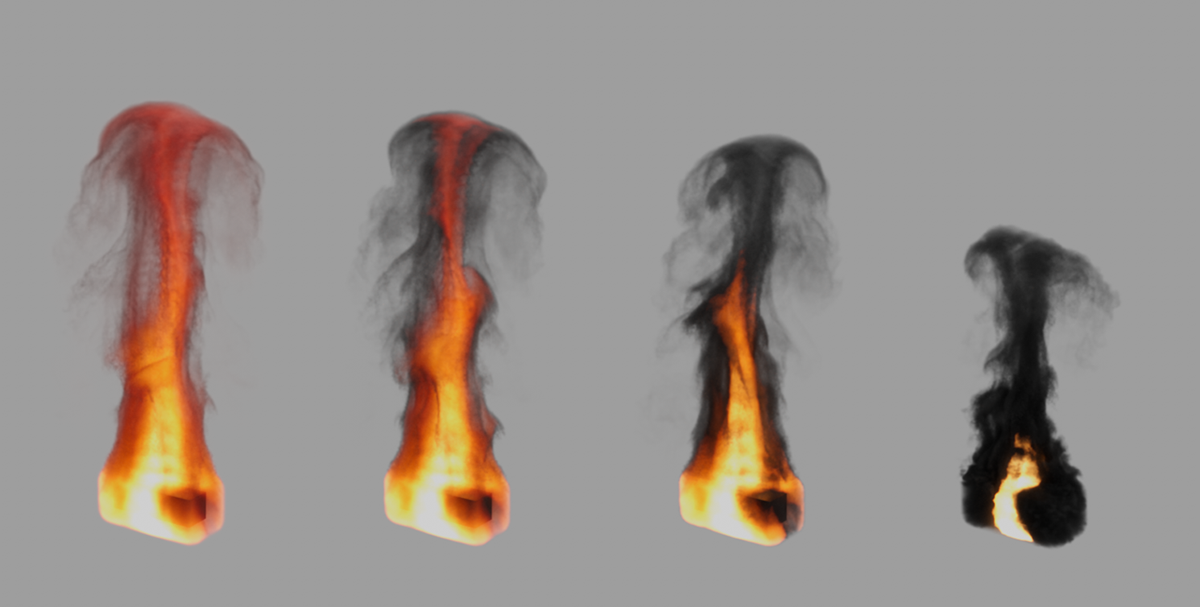

Umbral Temperatura[0.01..+∞]

Sólo las zonas con una temperatura superior a este límite se tienen en cuenta en la simulación. Utilizado con sensatez, este ajuste puede mejorar la velocidad de simulación y también los requisitos de memoria sin perder detalles importantes. Además, unos valores deliberadamente más altos también pueden conducir a resultados estilísticamente interesantes. La siguiente figura muestra un ejemplo de ello. También encontrará umbrales similares para la densidad y el combustible.

Fuel

Aquí encontrará ajustes que pueden utilizarse, entre otras cosas, para limitar la cantidad de combustible en la simulación. Este efecto suele ser menos evidente en comparación con los ajustes comparables de densidad, color o temperatura, ya que el combustible no suele permanecer mucho tiempo en la simulación, sino que suele quemarse rápidamente, es decir, se convierte en densidad, temperatura y presión.

Dispersión Fuel Relativa[0..100%]

Este valor describe el porcentaje de reducción de combustible por fotograma de la simulación, normalizado a una frecuencia de fotogramas de 30.

Disipación Lineal Fuel[0.00..1000.00]

Este parámetro describe la reducción absoluta de combustible por segundo de la simulación. Esto se refiere sólo al combustible no quemado. Por defecto, se utiliza el valor 0, para que no se produzca la disipación del combustible no quemado.

Factor Suavizado Fuel[0..100%]

A medida que los valores aumentan, el combustible se distribuye de forma más homogénea.

Umbral Fuel[0.00..+∞]

Sólo se tienen en cuenta en la simulación las zonas en las que se dispone de más combustible del especificado aquí. Utilizado con sensatez, este ajuste puede mejorar la velocidad de simulación y también los requisitos de memoria sin perder detalles importantes. También encontrará umbrales similares para la densidad y la temperatura.

Velocity

Estos ajustes influyen en las velocidades del flujo dentro de la simulación y, por tanto, pueden utilizarse de forma similar a la amortiguación de una simulación de Cuerpo Blando o Rígido. Esto significa que se puede extraer energía cinética del sistema de simulación, por ejemplo, para limitar el tamaño total de una simulación sin tener que modificar otras propiedades físicas, como la flotabilidad o las temperaturas.

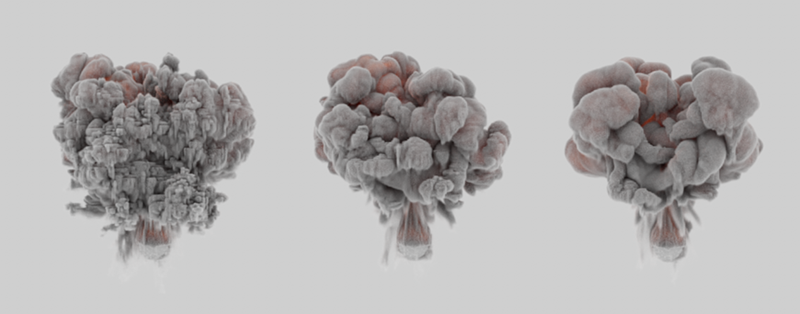

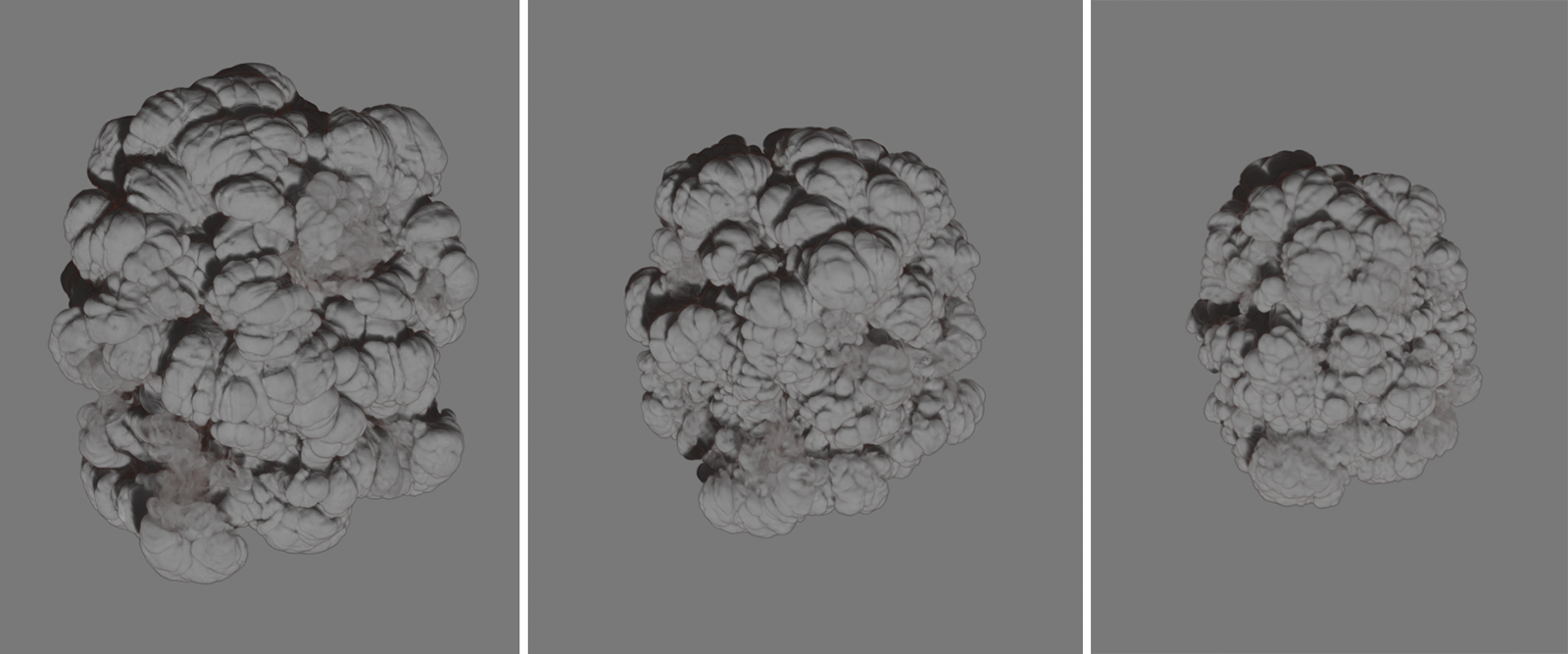

Amortiguación Velocidad[0..100%]

Este parámetro puede utilizarse para reducir las velocidades de movimiento dentro de la simulación. Cuanto mayor sea el valor, más se ralentizan los movimientos. Si la opción Amortiguación de velocidad uniforme está desactivada, la reducción de las velocidades puede especificarse aquí por separado para cada dirección espacial. De lo contrario, todas las direcciones de las velocidades se ven afectadas por igual.

Amortiguación Velocidad Uniforme

Si se activa, la amortiguación de la velocidad se aplica uniformemente a lo largo de las tres direcciones espaciales, lo que ralentiza las velocidades de manera uniforme. Si está desactivada, esta opción garantiza que se puedan especificar valores individuales de Amortiguación de Velocidad para las direcciones X, Y y Z.

Factor Suavizado Velocidad[0..100%]

Con valores crecientes, se compensan diferentes cantidades y direcciones en la velocidad de la simulación. Esto puede ser útil, por ejemplo, al mostrar gases en rápido movimiento para que aparezcan borrosos por desenfoque de movimiento.

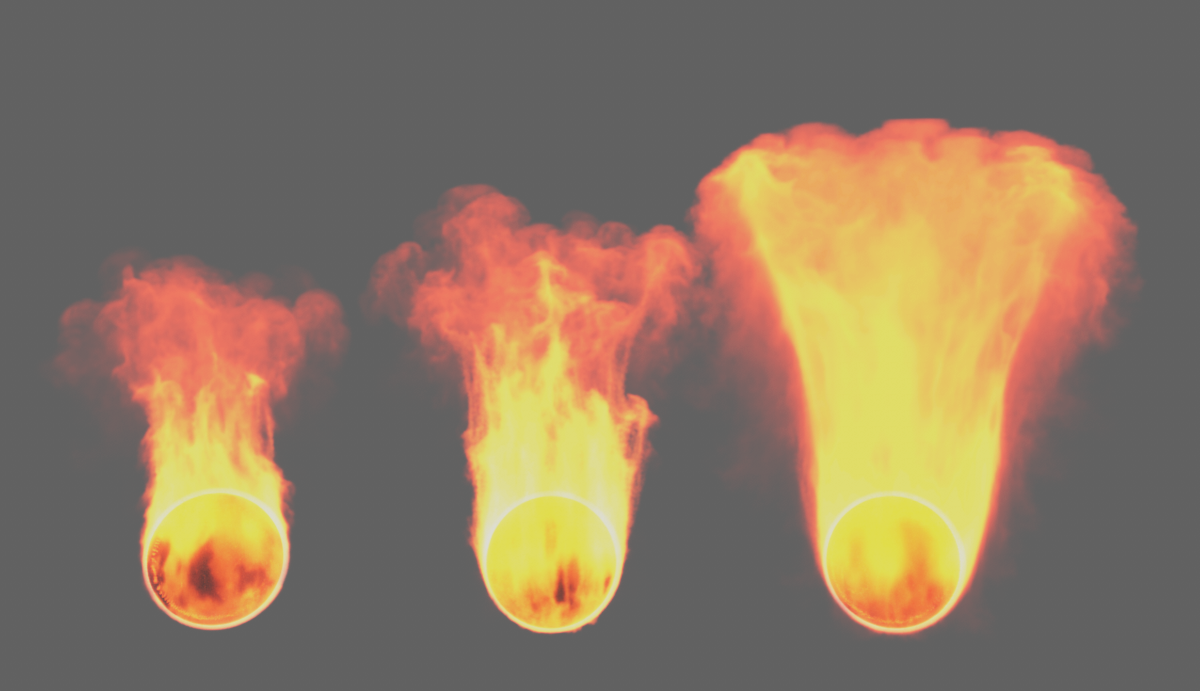

Umbral Velocidad[0..+∞%]

Para añadir nuevos vóxeles al árbol de simulación, se evalúan las velocidades de la simulación en las celdas vecinas. Utilice este umbral para establecer la distancia por ciclo de simulación que debe recorrer el gas dentro de una celda de simulación para añadir nuevas celdas de simulación en el borde de dicha celda. Este valor se refiere al tamaño de las celdas Voxel en el árbol como porcentaje. Por tanto, las velocidades de las células más grandes deben ser automáticamente mayores que las de las células pequeñas para poder seguir siendo tenidas en cuenta.

Advanced Settings

Aquí encontrará ajustes con los que, por ejemplo, se pueden configurar y afectar los métodos de cálculo. Estos ajustes están pensados para usuarios avanzados y pueden cambiar fundamentalmente el funcionamiento y el aspecto de la simulación.

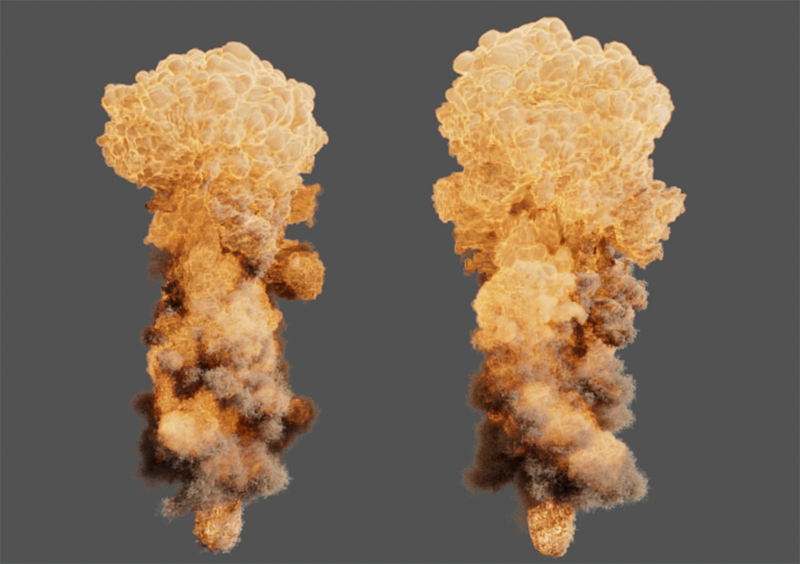

Precisión Punto-flotante

Aquí puede definir la precisión de cálculo dentro del vóxel de simulación. Puedes elegir entre una precisión de 16 o 32 bits. El aumento de la profundidad de bits puede conducir a un cálculo más preciso de la simulación, lo que también es bastante visible en el desarrollo de las formas, como muestra la siguiente imagen.

En general, también hay que decidir en cada caso si es necesaria una mayor profundidad de bits, ya que también se asocia con mayores requisitos de memoria y tiempos de simulación más largos.

Advection

Estos parámetros describen cómo se comportan los componentes de la simulación en el flujo de gases. Por ejemplo, el combustible no quemado puede ser arrastrado por los gases, lo que puede provocar una explosión mayor cuando se retrasa la ignición. También se dispone de varios métodos de cálculo para la simulación.

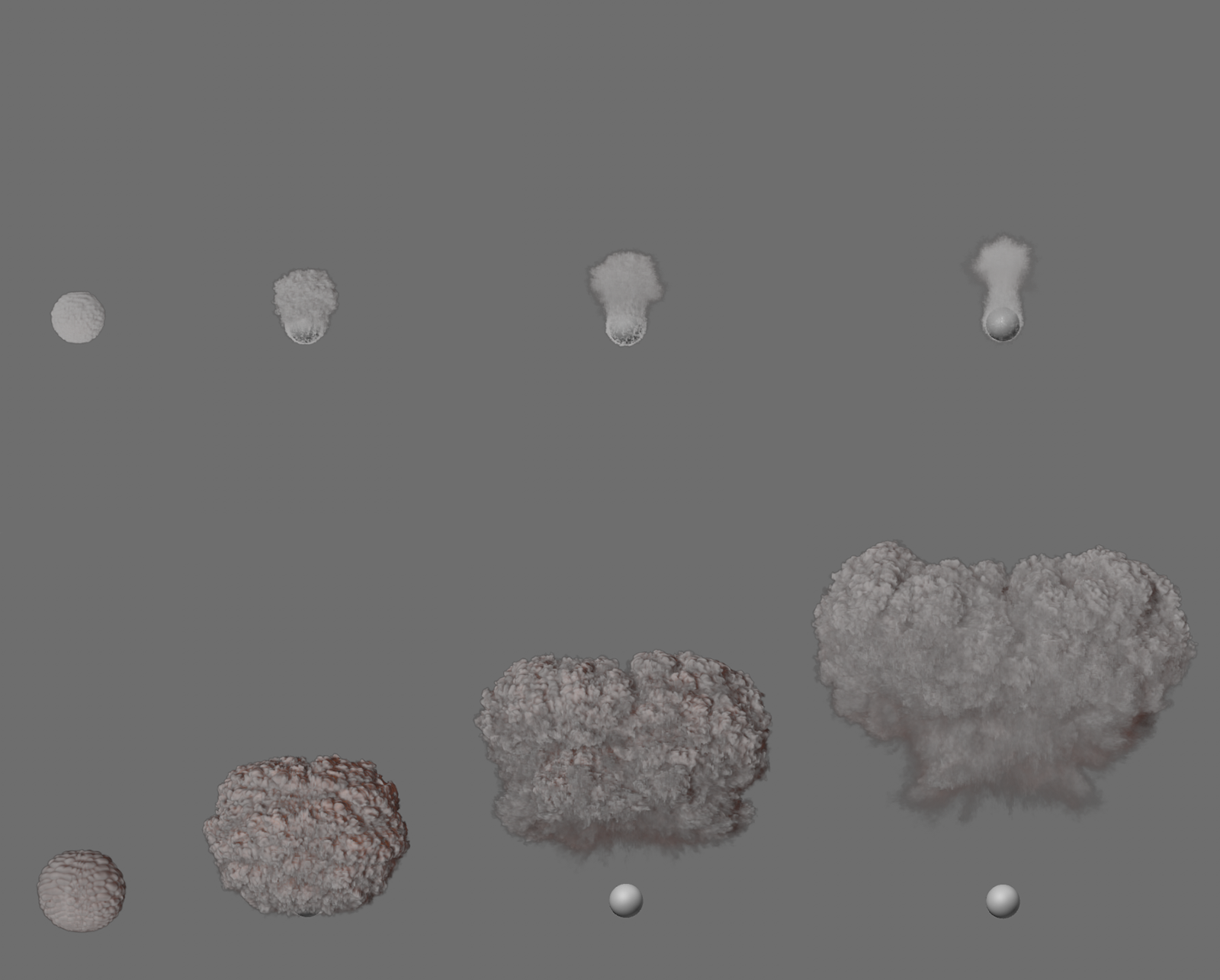

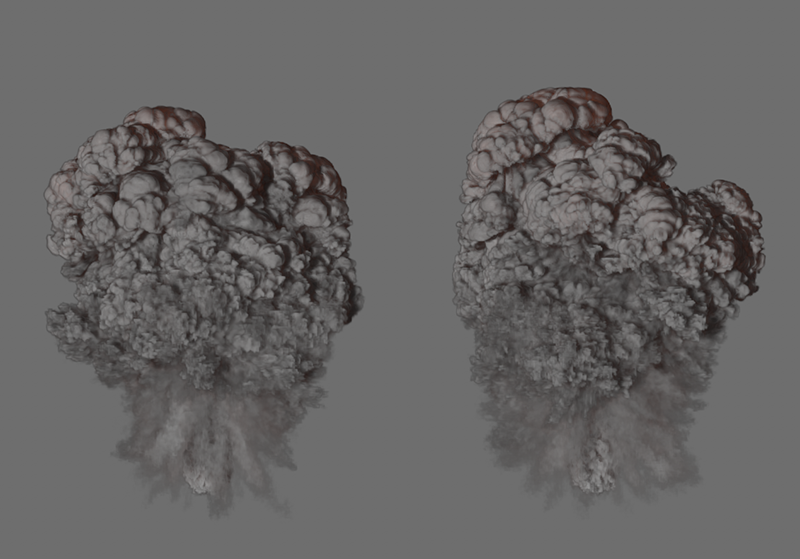

Fuel Advección

Al activar esta opción, el combustible que aún no se ha encendido es arrastrado por el gas que pasa y se distribuirá más adelante en la simulación, si es necesario.

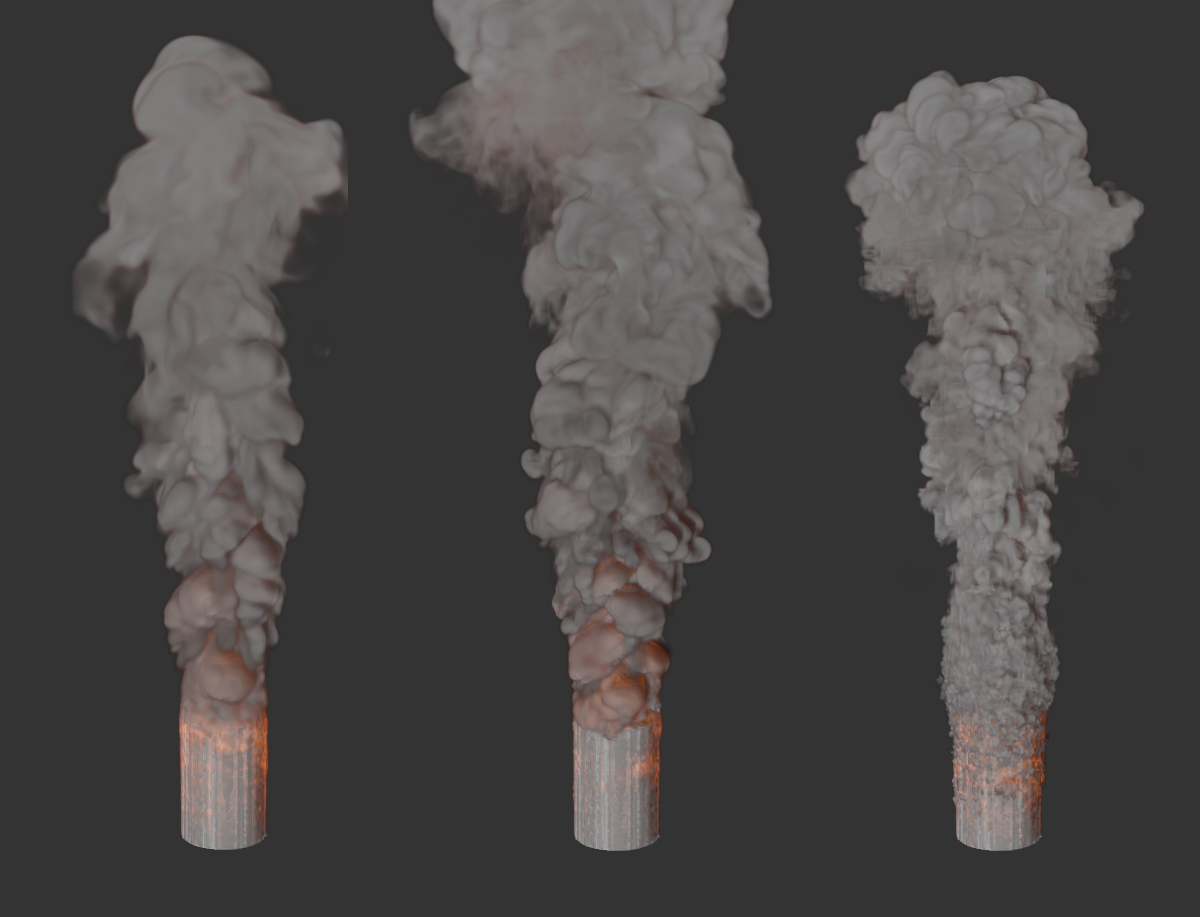

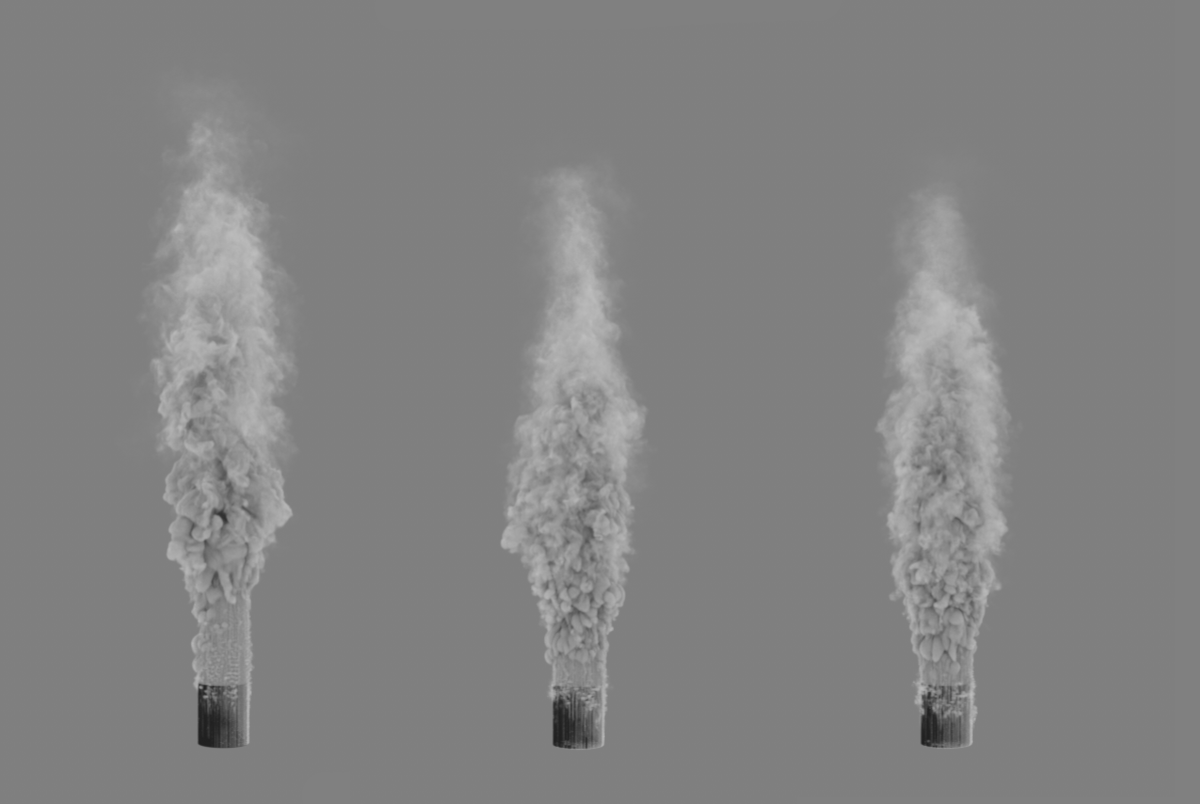

Modo Advección

Aquí hay varios métodos para el cálculo del caudal. Esto puede cambiar no sólo los resultados sino también el tiempo requerido para la simulación. La siguiente imagen da una idea de las diferencias entre los modos disponibles.

• Semilagrangiano: en este caso, el gas se divide en pequeñas unidades cuyos movimientos se siguen a continuación. Observando el punto de partida, la dirección del movimiento y la velocidad de cada uno de estos paquetes de gas en cada ciclo de la simulación, se pueden estimar los futuros movimientos del aire.
• MacCormack: Método de cálculo en el que se realiza una estimación preliminar de las presiones y velocidades. El resultado puede seguir ajustándose manualmente mediante una Fuerza de Corrección. Este modo también utiliza la lógica del método semilagrangiano, pero esta vez en ambas direcciones temporales, positiva y luego negativa, para incluir la estimación del error. Con una Fuerza de Corrección de 0,0, los resultados MacCormack y Semilagrangianos serán idénticos.
• BFECC: Esta abreviatura significa Back and Forth Error Compensation and Correction (compensación y corrección de errores) y es un método computacional relativamente nuevo que hace especial hincapié en preservar el volumen y reducir las pérdidas en la simulación. Los resultados ya son muy detallados por defecto, por lo que se utiliza por defecto.

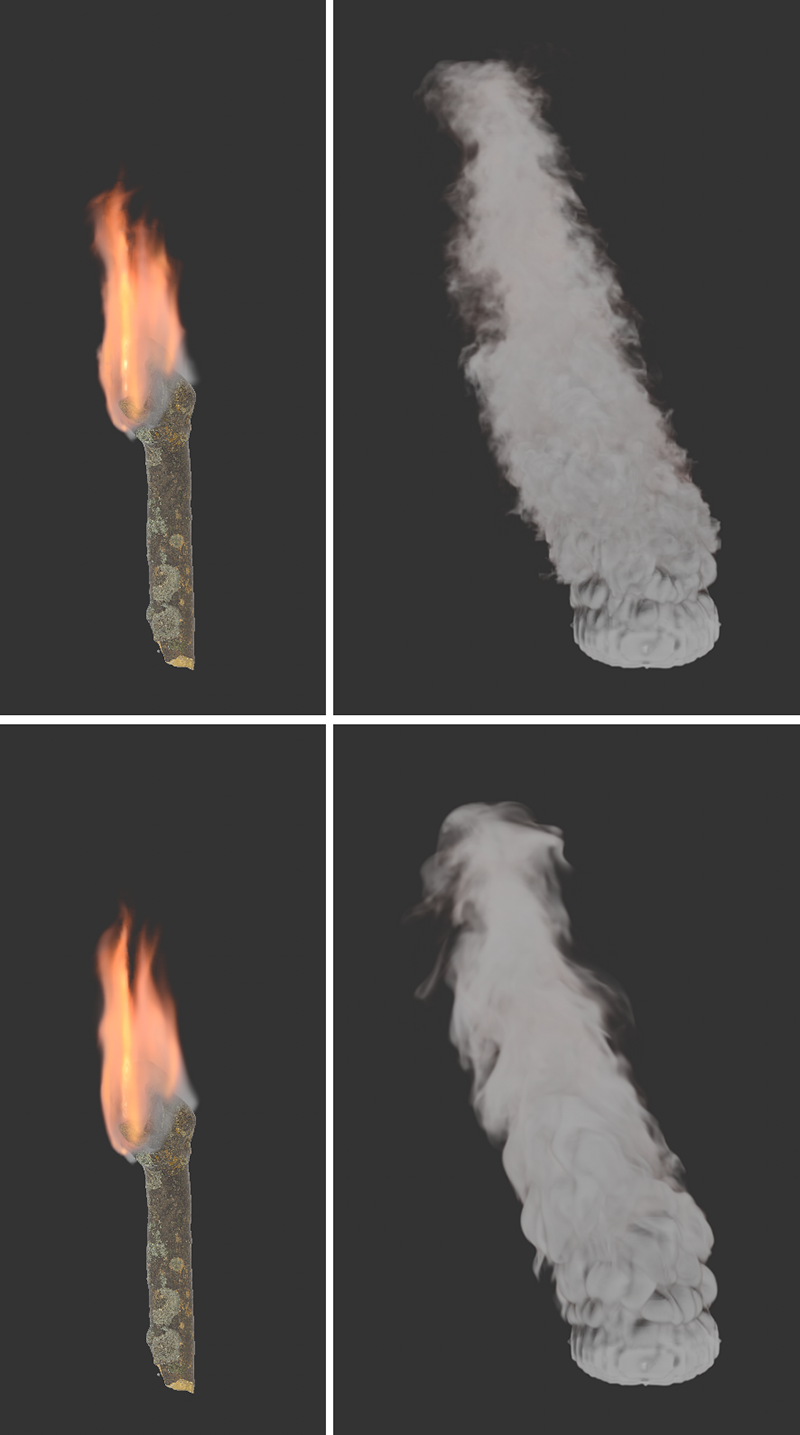

Utilizar Modo Advección para Velocidad

Si está activo, el método seleccionado en Modo Advect también se utiliza para la simulación de las velocidades. En caso contrario, se utiliza por defecto el método Semilagrangiano.

Resultado Advección Pinza

Esta opción sólo está disponible para los modos MacCormack o BFECC Advect y, cuando está activada, conduce a los mismos resultados de simulación de las versiones anteriores de Pyro. Esto garantiza que los resultados de la interpolación de una celda considerada estén dentro del rango de valores de los vóxeles circundantes.
En el estado desactivado, esta comprobación se omite, lo que, por ejemplo, también puede dar lugar a picos de velocidad para células Voxel individuales. Esto puede dar lugar a un poco más de variación en la simulación, como también se muestra en las siguientes imágenes.

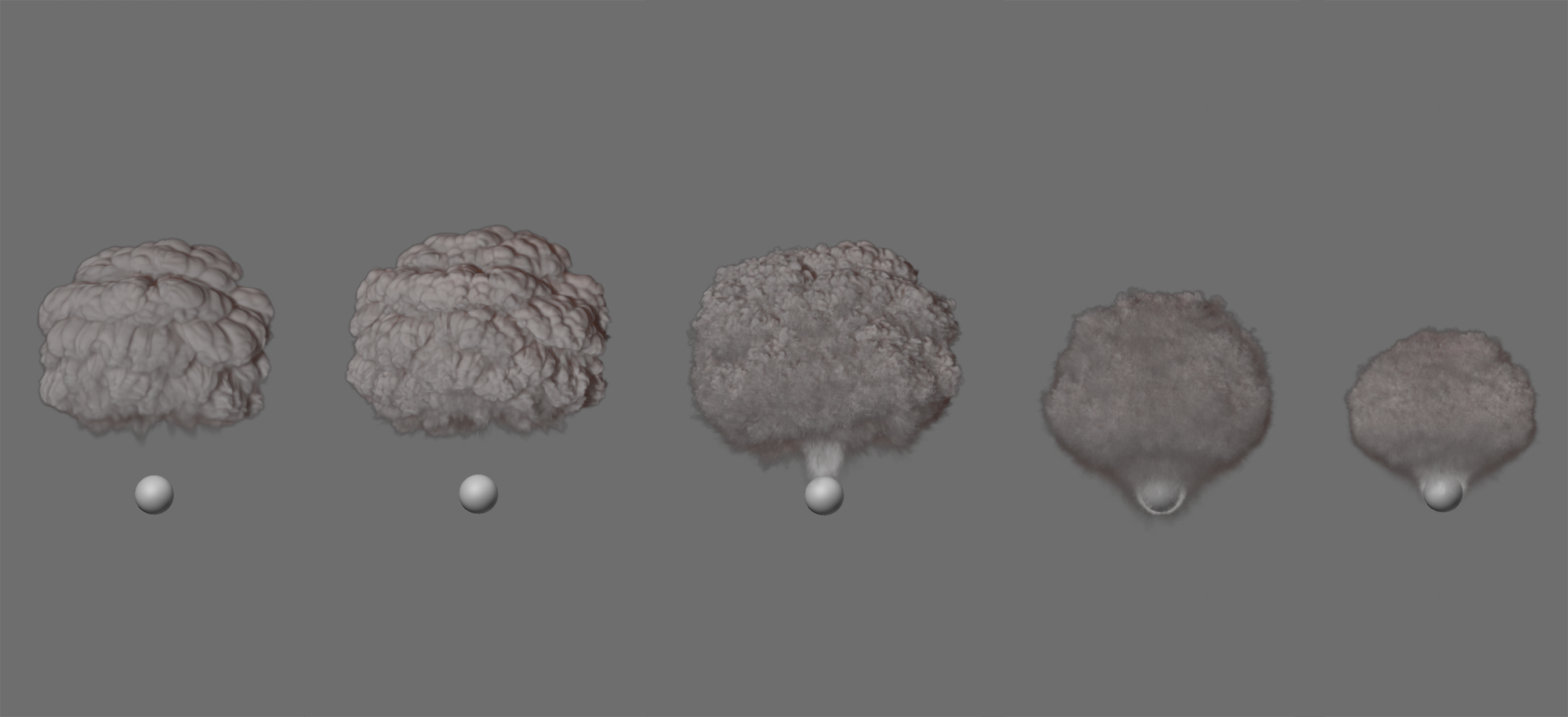

Correción Fuerza[0.00..3.00]

Esto puede utilizarse para ajustar la nitidez y la densidad de detalle de la simulación en el MacCormack.Modo Advect A valores más altos, aumenta la nitidez de los detalles, pero también pueden producirse artefactos.

Pressure Solver

En esta sección encontrará los ajustes que pueden utilizarse para influir en la simulación de los cambios de presión. Esto es especialmente interesante cuando se utiliza un combustible que puede generar presión además de densidad y temperatura.

Resolver Presión

Aquí puede elegir entre diferentes algoritmos complejos para la simulación de las distribuciones de presión. La siguiente serie de imágenes compara estos modos a modo de ejemplo.

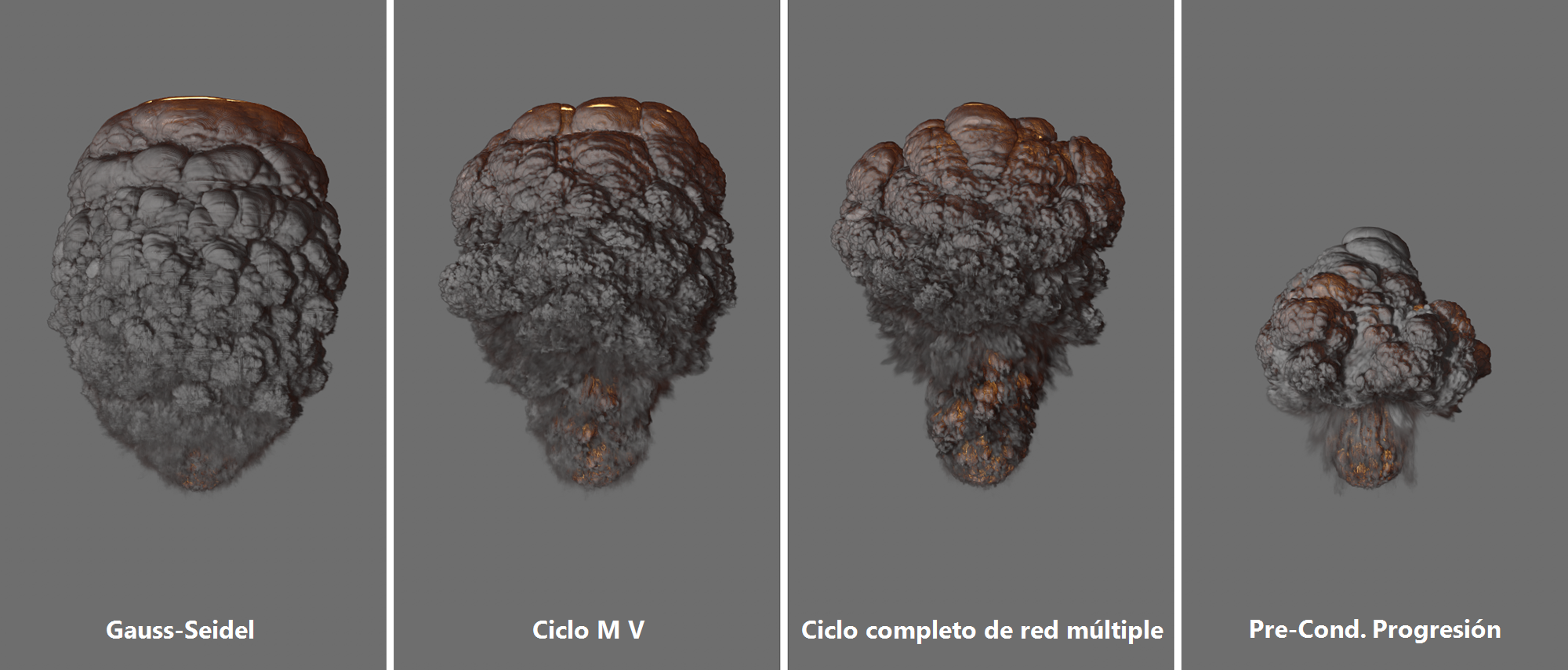

La comparación entre el curso relativamente suave de la simulación Gauss-Seidel y el Gradiente Conjugado Precondicionado, en el que hay un mayor rango de variación en la distribución de la presión, es particularmente clara aquí. También hay que tener en cuenta que el Gradiente Conjugado Precondicionado también se basa en el Ciclo-V Multigrid.

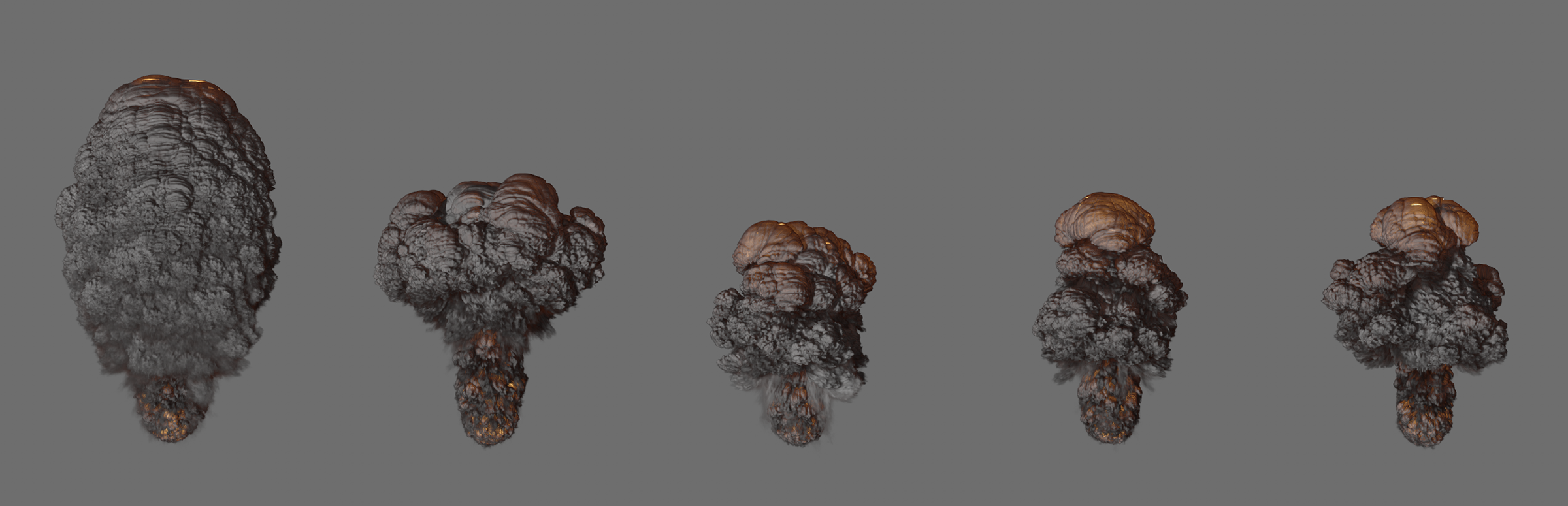

Pulir Iteraciones[0..256]

Esto puede utilizarse para controlar la precisión del cálculo. Esto puede utilizarse para refinar los resultados de la simulación en los modos Multigrid y Gradiente Conjugado Precondicionado. En las simulaciones Multigrid (también Progresión Conjugada Precondicionada, basada en Multigrid V-Cycle), la simulación se considera primero en bloques y secciones gruesas, que luego se subdividen en secciones más finas y más finas para los siguientes pasos de iteración. El número de estas subdivisiones está definido por el valor de la Profundidad Máxima de Multigrid.

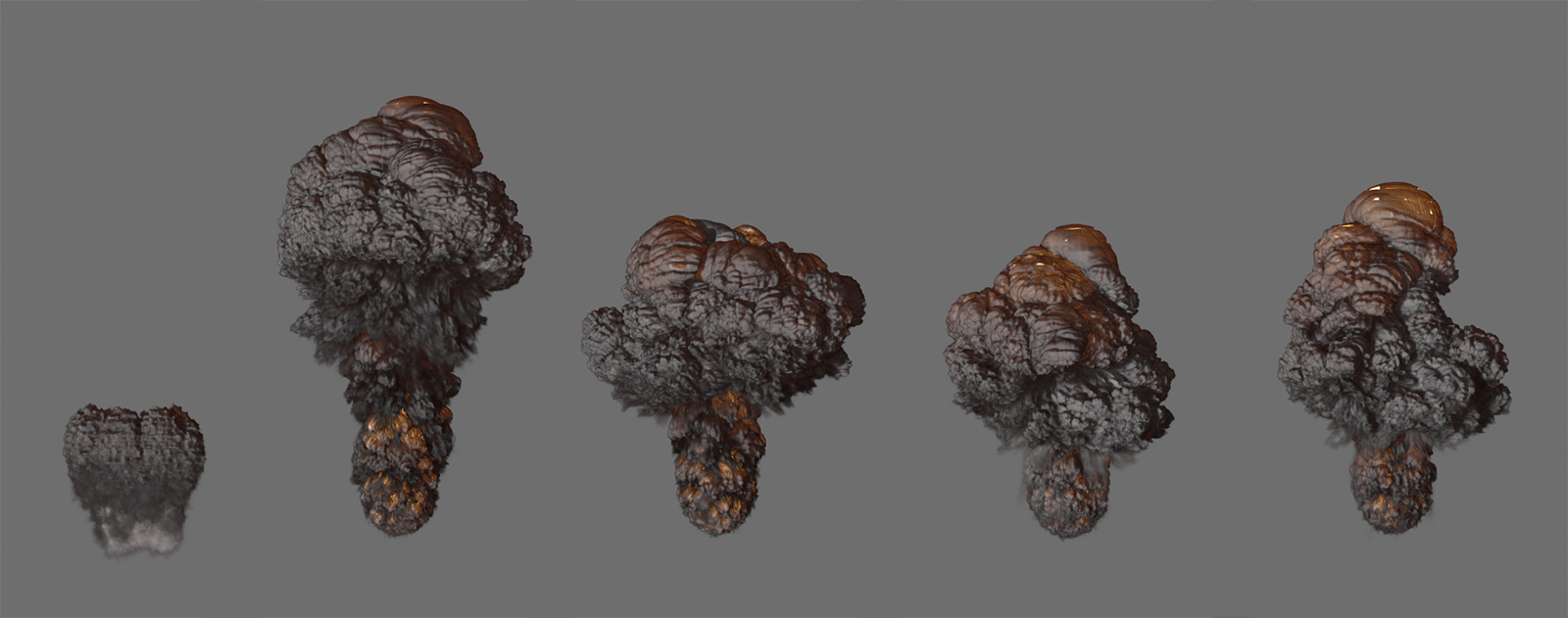

Iteraciones Suavizado[0..256]

Este valor controla la profundidad de iteración para la parte Multigrid de la simulación. Como el modo de Gradiente Conjugado Precondicionado también se basa en el Ciclo-V Multigrid, este parámetro también se utiliza allí. Esto afecta a todos los pasos de iteración excepto al primero. Las iteraciones del nivel de subdivisión más grueso están determinadas por el valor de Iteraciones de suavizado final.

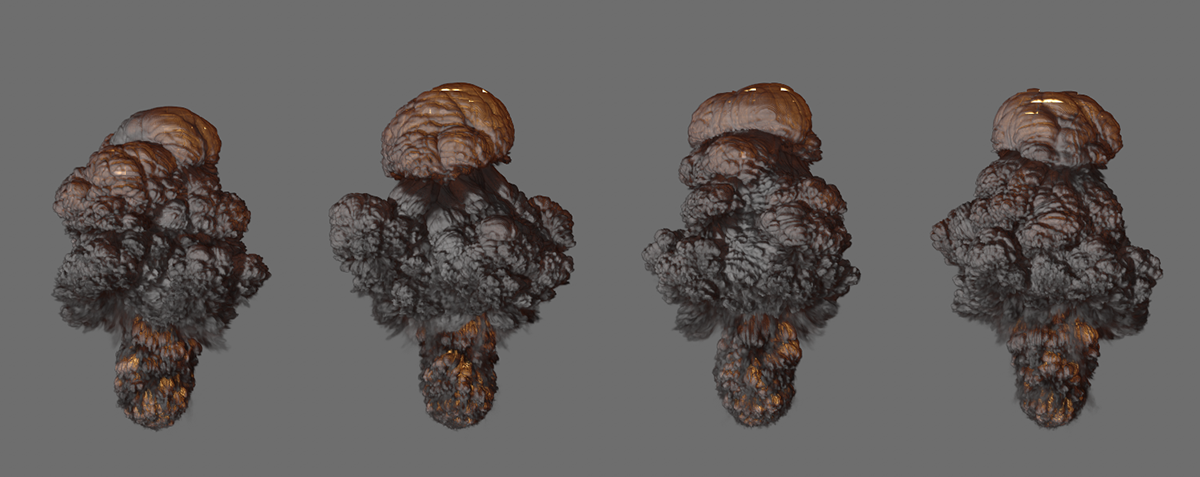

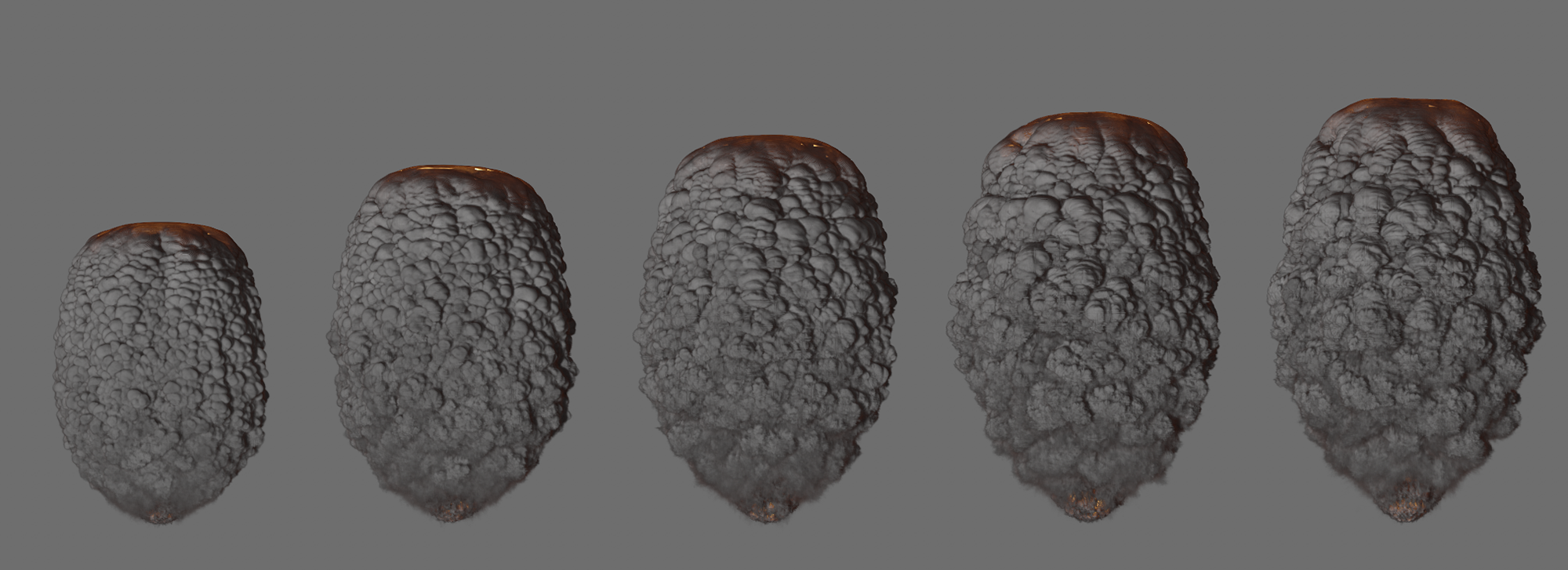

Final Iteraciones Suavizado[0..256]

Si utiliza Gauss-Seidel, utilícelo para definir el número total de iteraciones del cálculo. Para los demás modos, define la profundidad de cálculo del nivel de subdivisión más grueso.

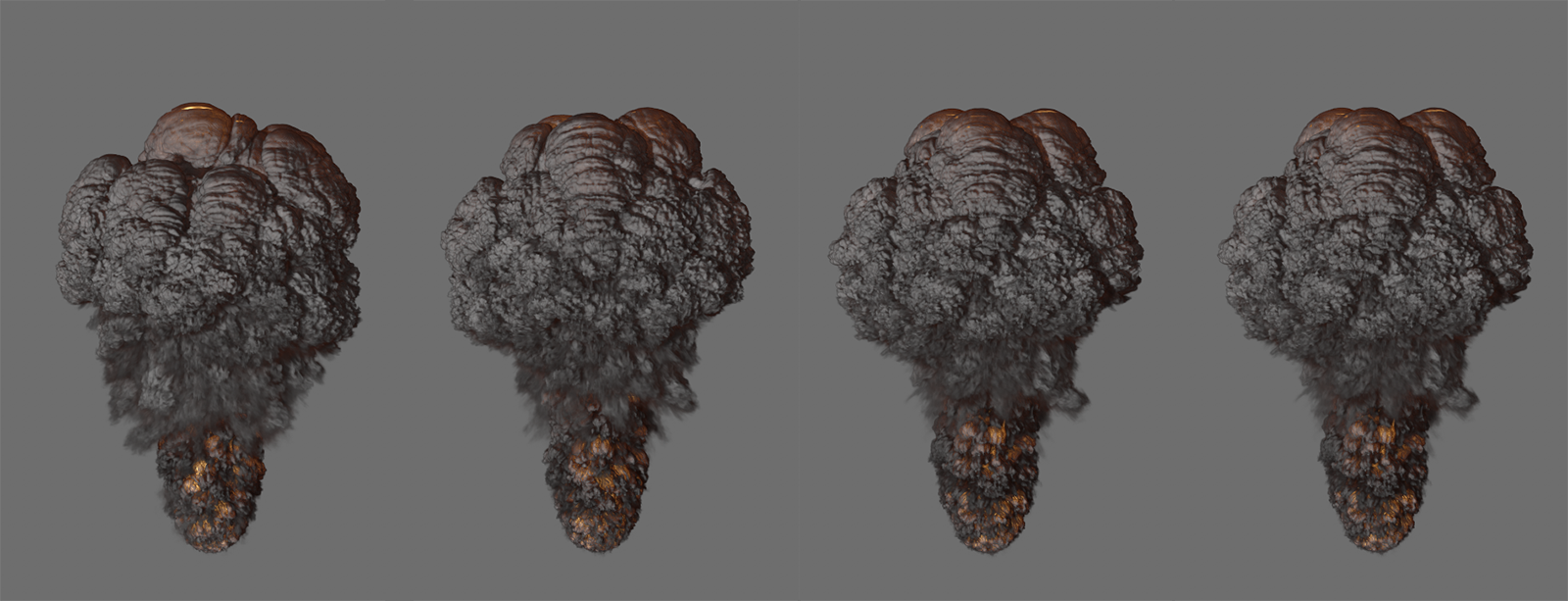

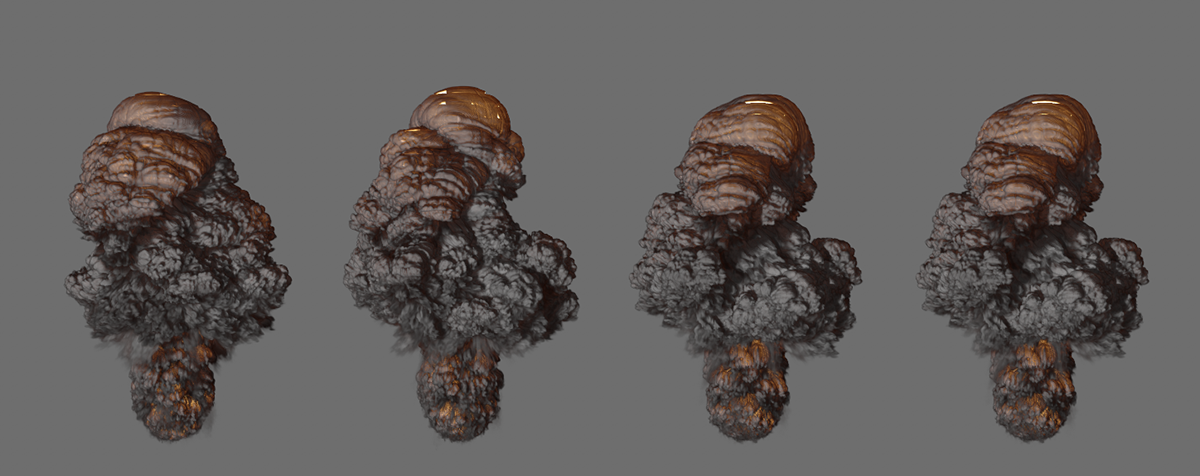

Máxima Profundidad Multigrid[0..6]

Se utiliza para definir el número de niveles de subdivisión en los modos que utilizan Multirejillas (esto incluye el modo Gradiente Conjugado Precondicionado ). Un mayor número de niveles de subdivisión conlleva una mayor precisión, pero también un mayor tiempo de simulación. Sin embargo, también puede ocurrir que las diferencias entre los niveles superiores sean tan pequeñas que puedan despreciarse.
Ten en cuenta que la Profundidad de Subdivisión está limitada automáticamente por la Densidad de Subdivisión del Árbol de Vóxeles.

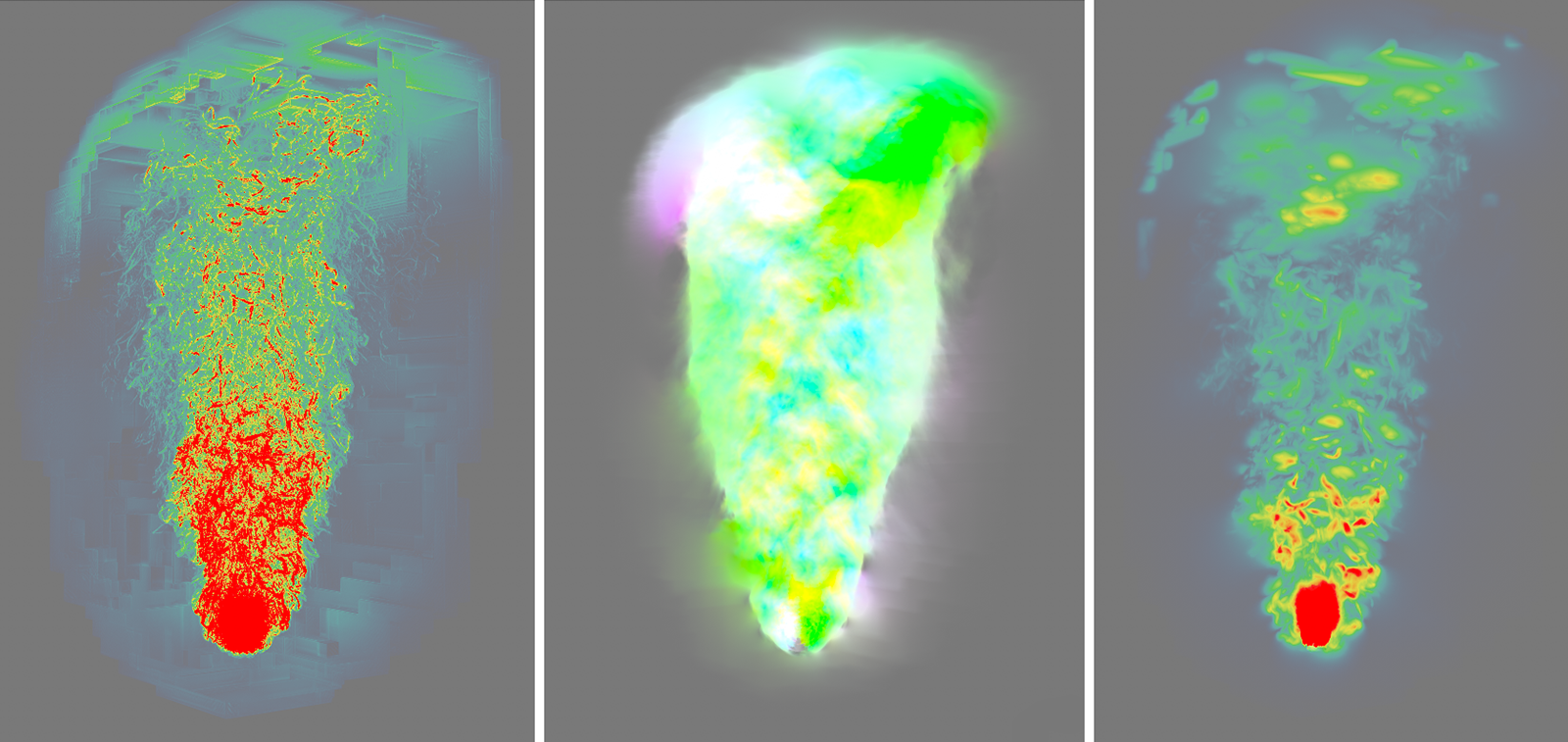

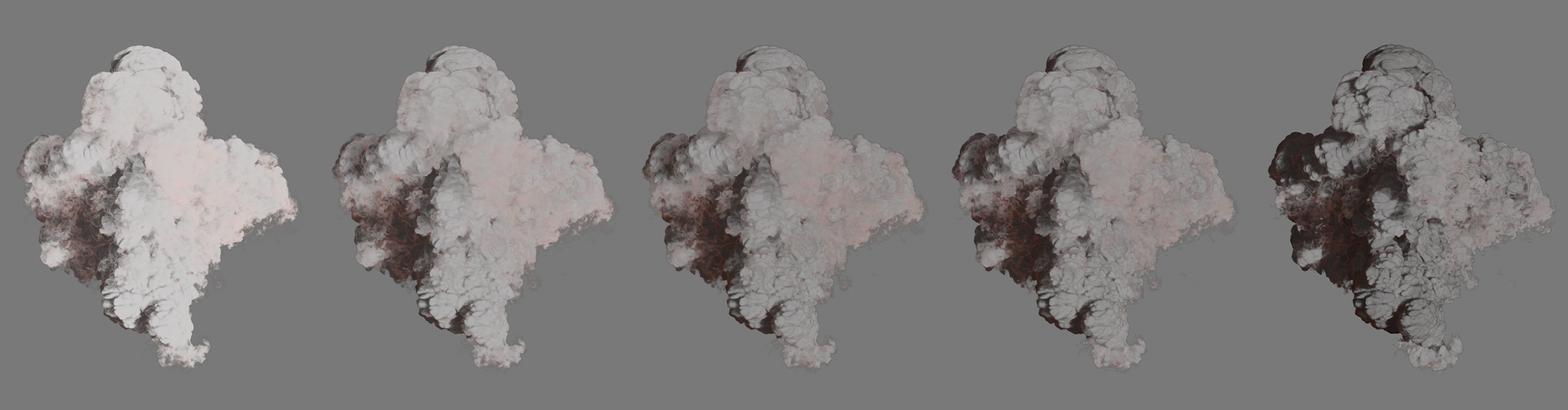

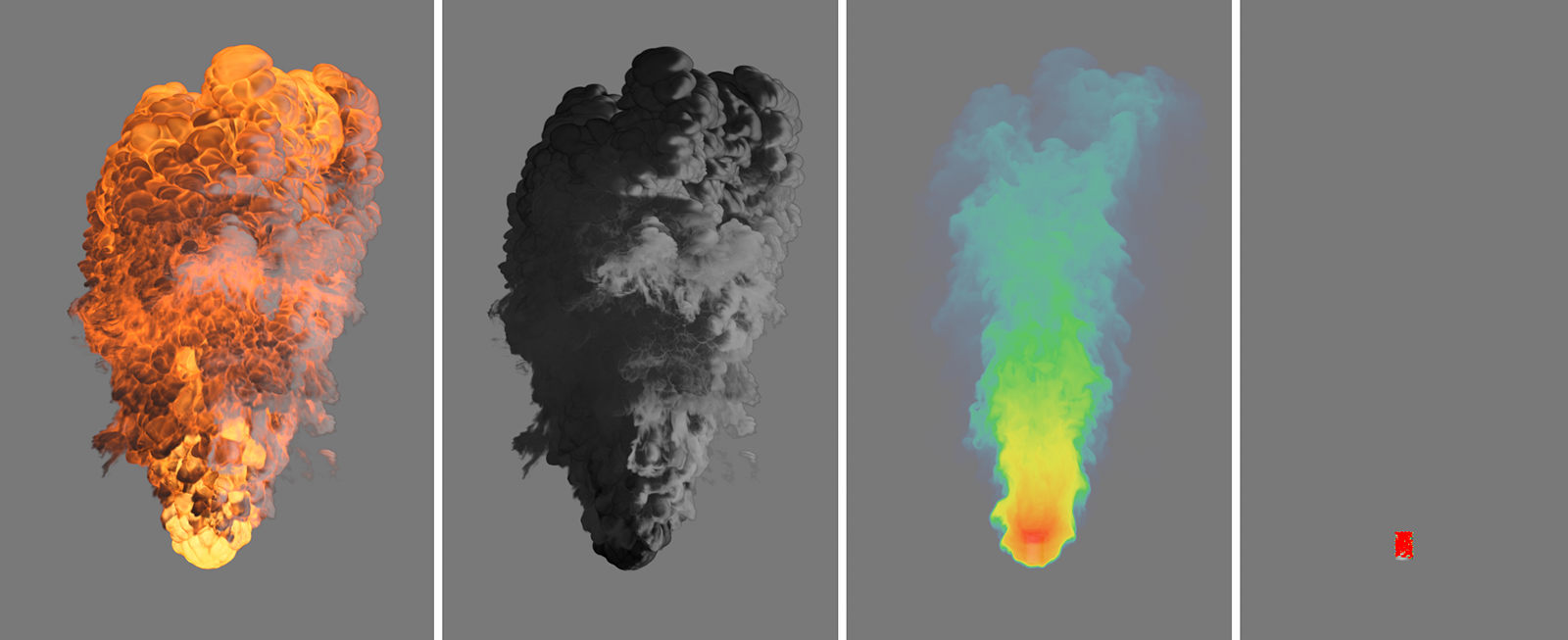

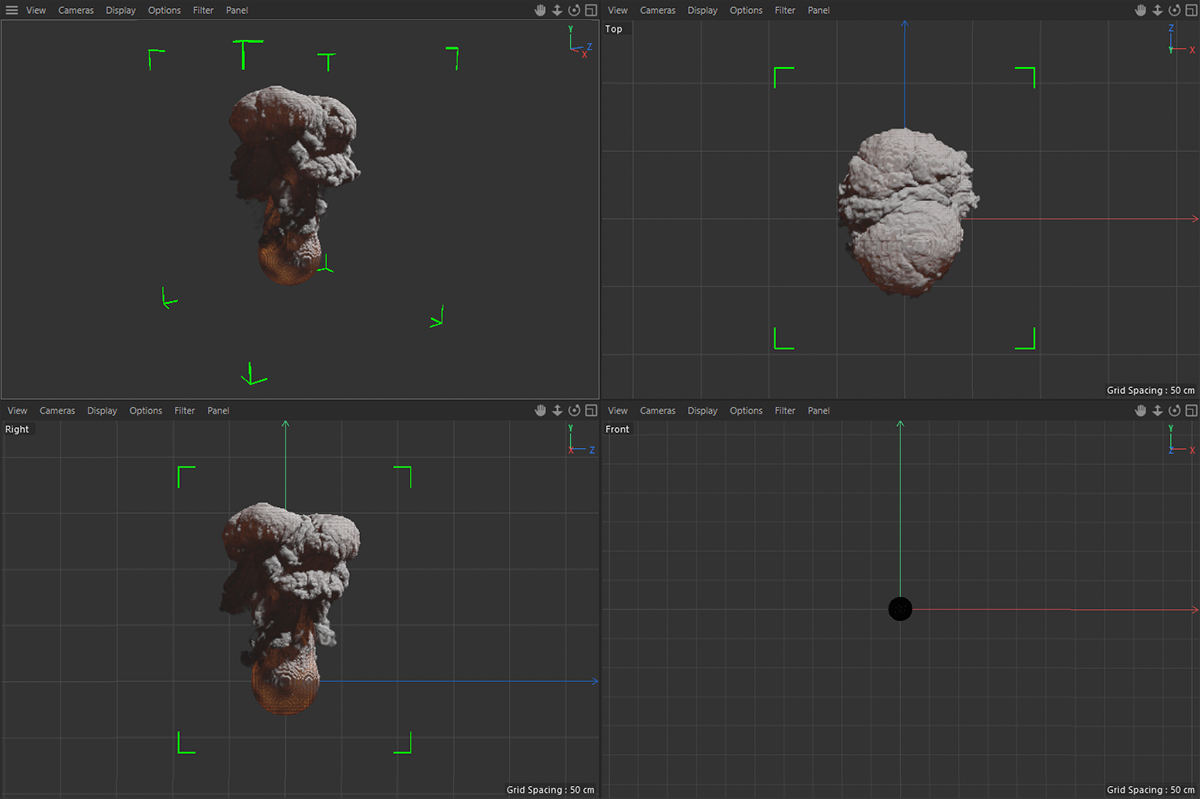

Draw

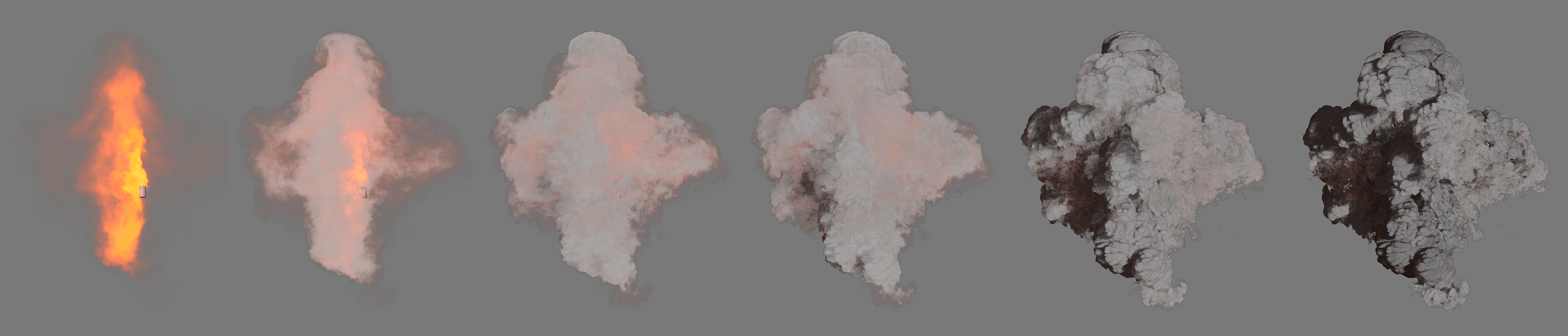

En esta sección encontrará las opciones de visualización de la simulación en los Viewports. Entre ellos también hay información adicional que puede ser útil para optimizar la simulación.
Tenga en cuenta que el cálculo de renderizado no se ve afectado por estos ajustes. A continuación, el material Redshift Volume o Redshift Pyro Volume se hace cargo de la visualización del volumen simulado y todas las fuentes de luz se evalúan también como de costumbre.

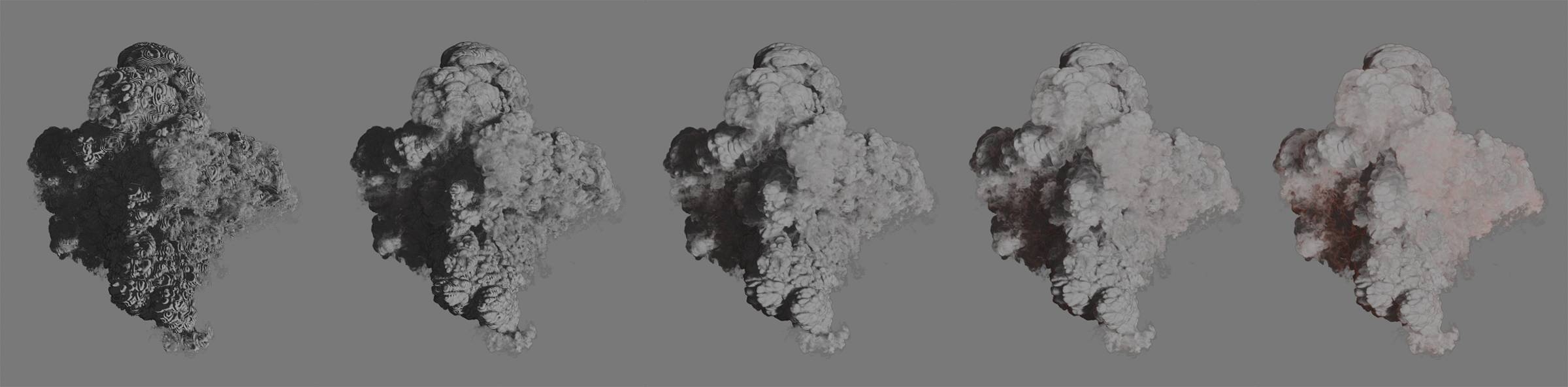

En general, debe tenerse en cuenta que para una previsualización sombreada y por tanto realista de la simulación Pyro en los Viewports, debe usarse Sombreado Constante, Sombreado Rápido o Sombreado Gouraud (ver menú Visualización de los Viewports).

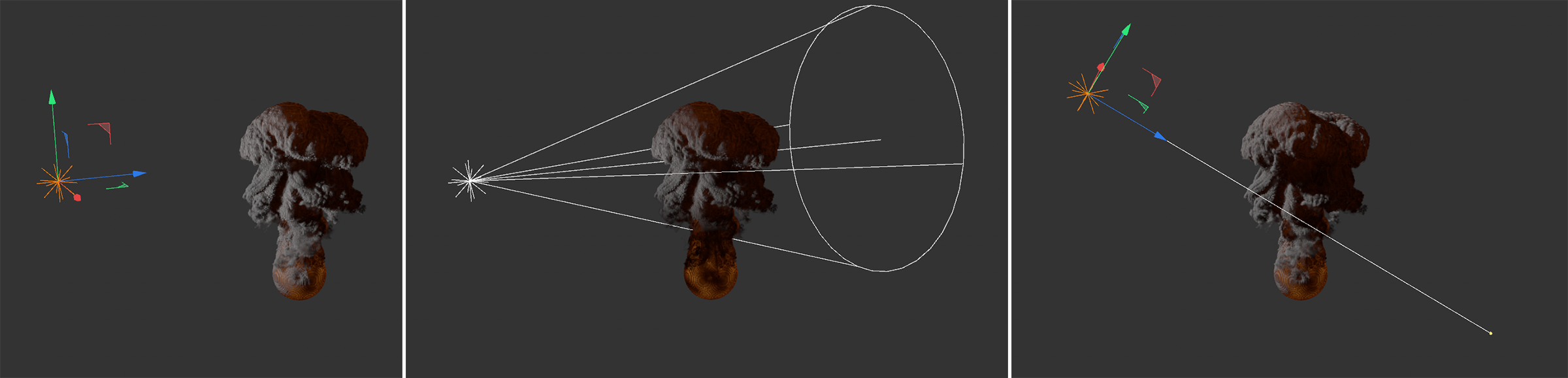

A diferencia de la visualización de objetos normales, las fuentes de luz existentes en la escena también se evalúan en estos modos para la visualización Pyro. Las luces puntuales, los puntos normales y las fuentes de luz infinitas son totalmente compatibles, como se muestra en la siguiente figura.

No se puede visualizar la iluminación de un foco angular, un foco paralelo, un foco paralelo angular, una fuente de luz IES o una luz Redshift Dome. En estos casos, se activa la iluminación estándar.
Además, la iluminación por una luz de Área se muestra como una iluminación de luz Puntual, y un punto Paralelo o un Sol Físico de Desplazamiento al Rojo actúan como una fuente de luz Infinita en su iluminación.

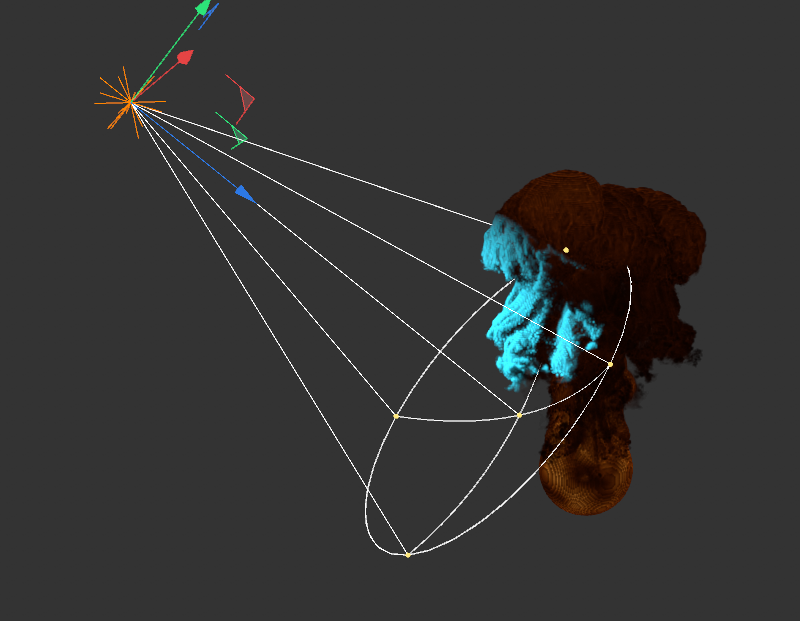

La visualización de la iluminación también admite el color individual de las fuentes de luz y sus decaimientos.

Dibujar Pyro

Sólo si esta opción está activa, la simulación se mostrará en los Viewports. El requisito previo para ello es que esté activa una calidad de visualización sombreada en la vista correspondiente(Sombreado constante, Sombreado rápido o Sombreado de Gouraud). Las opciones Dibujar cuadro delimitador y Dibujar estructura de árbol funcionan independientemente de Dibujar Pyro.

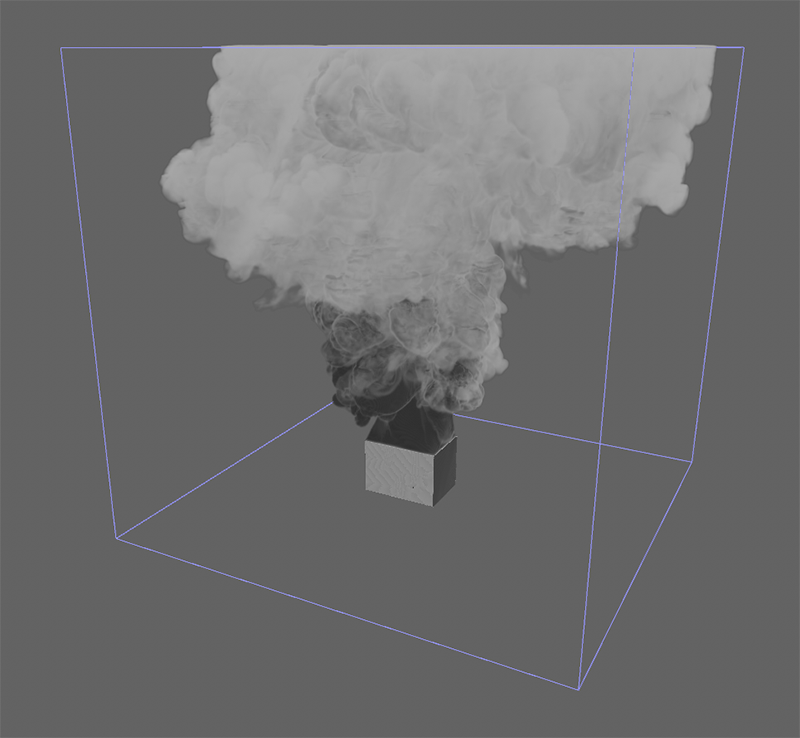

Dibujar Caja Delimitadora

Se dibuja un cuadro delimitador como límite exterior de la simulación. Esto permite estimar la ubicación y el tamaño de una simulación incluso si la simulación en sí no se dibuja, es decir, la opción Pyro Draw está desactivada.

Dibujar Estructura Árbol

Esta opción permite dibujar el árbol de vóxeles que se utilizará para estructurar la simulación. Estos vóxeles se subdividen aún más finamente durante la simulación real, dependiendo de la elección de la cantidad de vóxeles en la configuración del árbol.
El tamaño de esta estructura de Voxels viene determinado no sólo por la simulación en sí, sino también por el valor de Padding, que sirve como una especie de buffer en el borde de la simulación, por ejemplo, para poder seguir los movimientos rápidos del gas y crear o también borrar nuevos Voxels a tiempo.

Optimización de la simulación

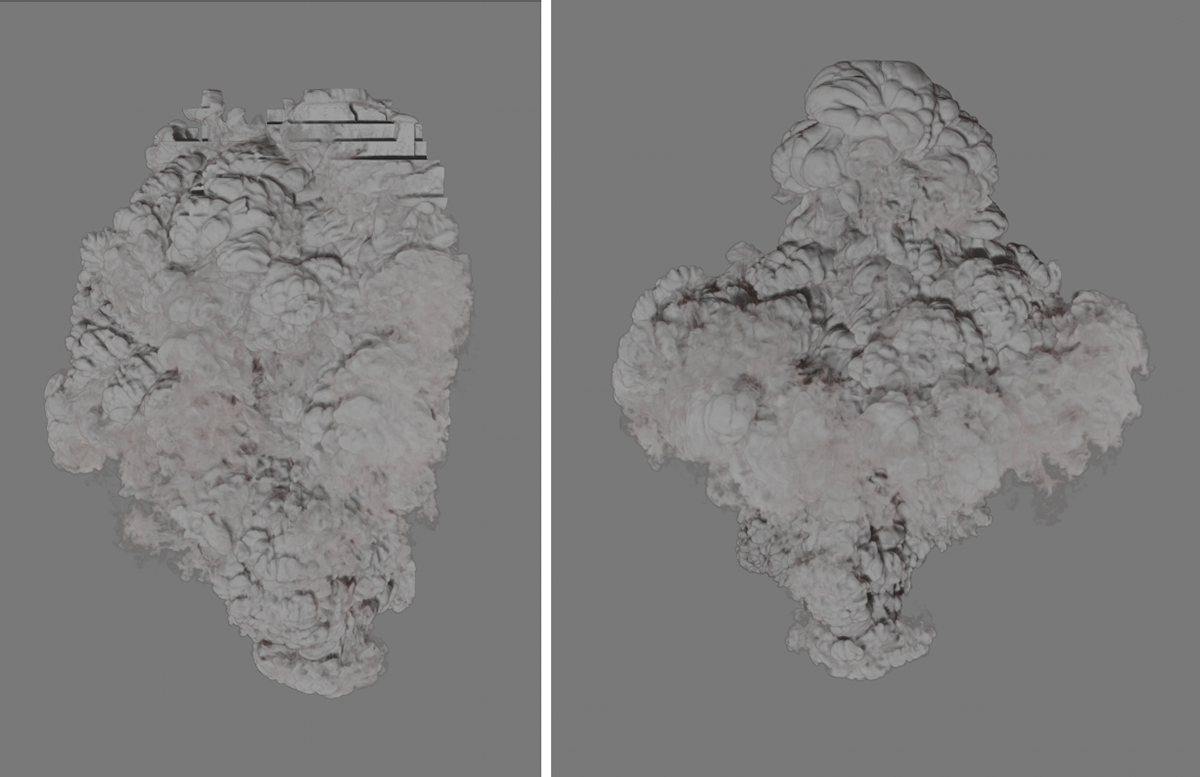

Ten en cuenta que actualmente existe un límite para la cantidad de memoria que puede utilizar una simulación, que es aproximadamente el 80% de la memoria disponible de la tarjeta gráfica. Para simulaciones muy grandes o muy detalladas, esto puede llevar a una situación en la que no se puedan crear nuevos Voxels a pesar de que la nube se esté extendiendo. Esto suele quedar claro en la simulación por las zonas de corte duro, como puede verse en el extremo izquierdo de la siguiente imagen.

En la simulación del centro de la imagen de arriba, la densidad global se ha reducido un poco aumentando ligeramente el Umbral de Densidad. La simulación sólo cambia ligeramente de forma como resultado. Si es necesario, los cambios en el sombreado se pueden compensar a través de los ajustes de material en el material RS Volume.

La imagen del extremo derecho de la figura anterior muestra una solución diferente. Allí se redujo el Padding para reducir el número total de Voxels y, por tanto, los requisitos de memoria de la simulación. La forma cambiará, pero el aspecto visual de la explosión y su densidad se mantienen.

Ambas soluciones pretenden reducir los requisitos de memoria de la simulación para que no se produzca un recorte de la misma. Otras opciones podrían ser la reducción de las temperaturas o presiones generadas, ya que esto también conduce a una mayor extensión espacial de la simulación y, en consecuencia, a mayores necesidades de memoria. También pueden ser útiles valores más altos para la resolución de la densidad y la reducción de las temperaturas (véase Ajustes de disipación ).

Además, el número total de vóxeles también puede reducirse utilizando tamaños de vóxel mayores. Esto reduce un poco el nivel de detalle de la simulación, pero si se trata de una gran explosión o una nube, por ejemplo, el espectador suele estar más lejos y, por lo tanto, no es necesario un nivel de detalle tan alto como en un primer plano.

Tenga en cuenta que si faltan voxels en la simulación no sólo se producirá un recorte visual, por ejemplo, en un borde, sino que la simulación en su conjunto no podrá funcionar correctamente. Los valores de densidad, las concentraciones de combustible, las temperaturas, las presiones y las velocidades de las secciones omitidas faltan en el cálculo global de la simulación y, por lo tanto, pueden tener efectos en las secciones que están espacialmente más alejadas. Esto también se puede ver en la imagen de arriba. Aunque en este caso el tamaño de los vóxeles sólo se aumentó mínimamente para reducir los requisitos de memoria de la simulación, se observa un cambio en la forma general de la nube. Por lo tanto, intenta siempre optimizar los ajustes para que toda la simulación pueda ser capturada por los Voxels.

Otra herramienta para limitar el número de Voxels utilizados es el objeto Destructor, que se encuentra en el menú Simular/Fuerza. Ofrece un modo especial asociado a las simulaciones Pyro. Por ejemplo, sólo se utilizarán los Voxels dentro de la caja definida por el objeto Destructor. Con un uso inteligente de esta opción, los requisitos de memoria de una simulación Pyro pueden reducirse en gran medida sin cambios visibles en la simulación. La siguiente imagen muestra un ejemplo de ello.

Multiplicador Densidad[0.00..100.00]

Este valor puede utilizarse para establecer la opacidad de la densidad simulada. Por ejemplo, también es concebible una reducción a 0 para poder examinar sólo las llamas o las temperaturas. Tenga en cuenta que este ajuste sólo afecta a la visualización de la simulación en la vista del editor y no tiene ningún efecto sobre el renderizado.

Calidad Dibujado[0..100%]

Los voxeles también se utilizan para mostrar la simulación en el editor; pequeños cubos a los que se les pueden asignar colores y sombrear mediante la incidencia de la luz. Este parámetro controla la densidad y el tamaño de estos vóxeles. Una vez más, no hay ningún efecto en la representación real de la simulación. Sólo se puede personalizar la visualización en los Viewports.

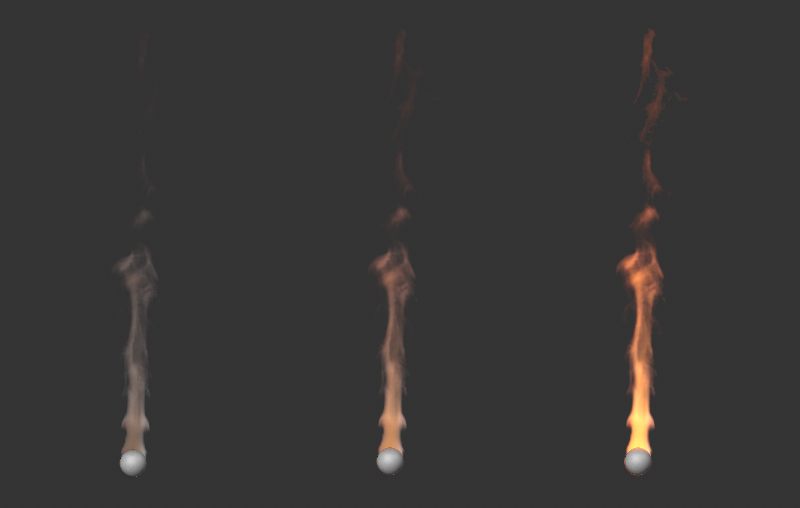

Escala Emisión[0.00..100.00]

Permite ajustar el brillo de la visualización de la temperatura en el editor.

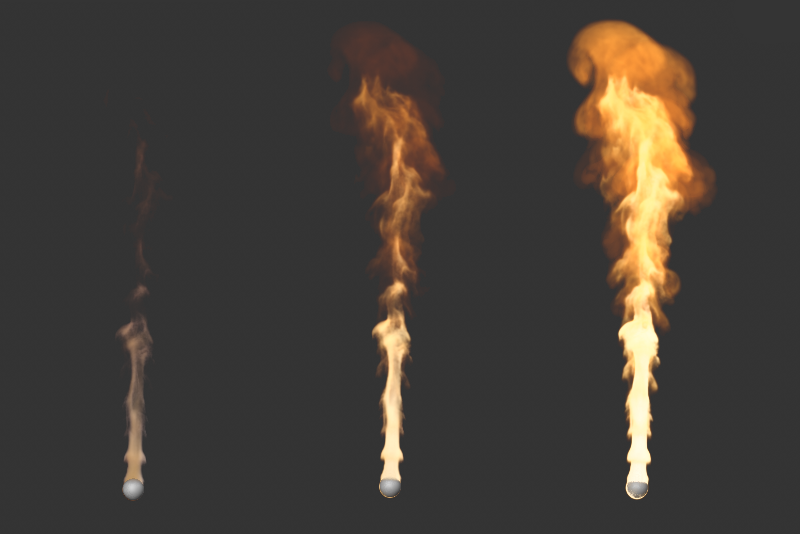

Escala Temperatura[0.00..100.00]

Este ajuste se refiere a los valores de temperatura de la simulación. A valores más altos, las zonas más frías también se hacen visibles y empiezan a brillar. Por el contrario, si reduce el valor, las temperaturas de la simulación se reducirán para la visualización. En casos extremos, la temperatura puede dejar de percibirse como una llama. Sin embargo, esto se refiere exclusivamente a la pantalla del editor. Las temperaturas para la evaluación, por ejemplo, mediante un material Pyro Volume, permanecen inalteradas. También dispone de opciones de escalado para la interpretación de las temperaturas con un efecto comparable.

Coeficiente Absorción[0.00..100.00]

Este parámetro controla la transmisión de luz de la densidad en los viewports. A medida que la absorción de la luz aumenta, el brillo de la representación de la densidad disminuye y el contraste de la representación aumenta. Este ajuste tampoco tiene ningún efecto sobre la representación de la simulación. El propio material Redshift Volume proporciona un parámetro para controlar la absorción.

Volumen a Dibujar

Este menú permite ver ciertas propiedades de la simulación de forma aislada, o ver la vista previa sombreada de toda la simulación. Este ajuste tampoco influye en el posterior renderizado de la simulación ni en la generación de la información de la caché.

Tenga en cuenta que todos los modos de visualización también pueden verse afectados por el ajuste del Multiplicador de densidad, por ejemplo, para obtener gradaciones más finas en la temperatura o las presiones visualizadas.

• Sombreado: Este es el modo de renderizado realista, a partir del cual puede estimar mejor las distribuciones de color típicas y el volumen de la simulación en la ventana gráfica.
• Densidad: Aquí sólo se muestra la parte de la densidad de la simulación
• Temperatura: Las zonas calientes se muestran en rojo, las zonas frías en azul. Los gradientes de color sobre amarillos y verdes indican valores intermedios.
• Combustible: Las zonas con presencia de combustible están resaltadas en rojo. Por lo general, esto será muy cerca del Emisor, ya que el combustible a menudo se enciende directamente y, por lo tanto, se convierte en temperatura, densidad y presión.
• Divergencia: Se refiere a la diferencia de densidad en la simulación. Al igual que con la temperatura, aquí también se utiliza un gradiente de color entre el rojo y el azul.
• Velocidad: Dado que las velocidades se capturan como vectores, aquí también se utilizan el rojo, el verde y el azul para representar los componentes X, Y y Z de estos vectores. Por lo tanto, una simulación ascendente verticalmente aparecerá a menudo de color verde, por ejemplo, porque la componente Y de los vectores de velocidad es mayor allí.
• Presión: Comparable a Temperatura y Divergencia, aquí se utiliza de nuevo un simple gradiente de color. Las zonas rojas indican presiones altas y las azules, presiones bajas. Los tonos amarillos y verdes intermedios indican las transiciones de presión entre estos extremos.

Forces

Las simulaciones Pyro pueden verse afectadas por los objetos Fuerza de la escena (menú Simular>Fuerzas). Si quieres usar sólo ciertos objetos de fuerza en la escena para la simulación de Pyro, puedes incluir o excluir objetos de fuerza aquí. Las fuerzas excluidas permanecen entonces activas para las partículas, por ejemplo, sin afectar a las simulaciones Pyro.

Modo

Aquí se selecciona si los objetos de fuerza especificados en la lista Objetos de abajo deben actuar sobre la simulación o no:

• Incluir: Sólo los objetos enumerados aquí pueden afectar a la simulación de Pyro.
• Excluir: Todos los objetos de fuerza, excepto los enumerados aquí, afectan a la simulación de Pyro.

Objetos

Puedes llenar esta lista arrastrando objetos de fuerza desde el Gestor de Objetos y hacer que actúen en tu simulación según la configuración del Modo. Con la configuración por defecto de Modo Excluir y una lista de Objetos vacía, todos los objetos de fuerza compatibles con Pyro afectan a esta simulación por defecto.
