오브젝트 속성

타입

라인

기본 가이드라인 타입은 라인입니다.

평면

가이드 평면은 여러분이 평면을 선택할 때 어떤 가이드 라인에서도 생성될 수 있습니다. (이것은 또한 가이드툴)을 사용해서 인터렉티브하게 될 수도 있습니다.)

가이드 평면은 3개의 핸들을 가집니다. (그리고 오브젝트 매니저에서 다른 아이콘으로 보입니다.)활성화된 툴에 따라, 다음과 같이 작동합니다:

• 이동 툴: 첫번째 핸들은 평면을 이동합니다; 두번째와 세번째 핸들은 X와 Z 방향으로 평면을 확장합니다.
• 가이드 툴: 첫번째와 두번째 핸들은 각각 세번째 핸들 주위로 평면을 회전합니다; 세번째 핸들은 (첫번쨰 두번쨰 핸들에 의해 생성된) 경첩 주위를 회전하거나 평면을 확장합니다.

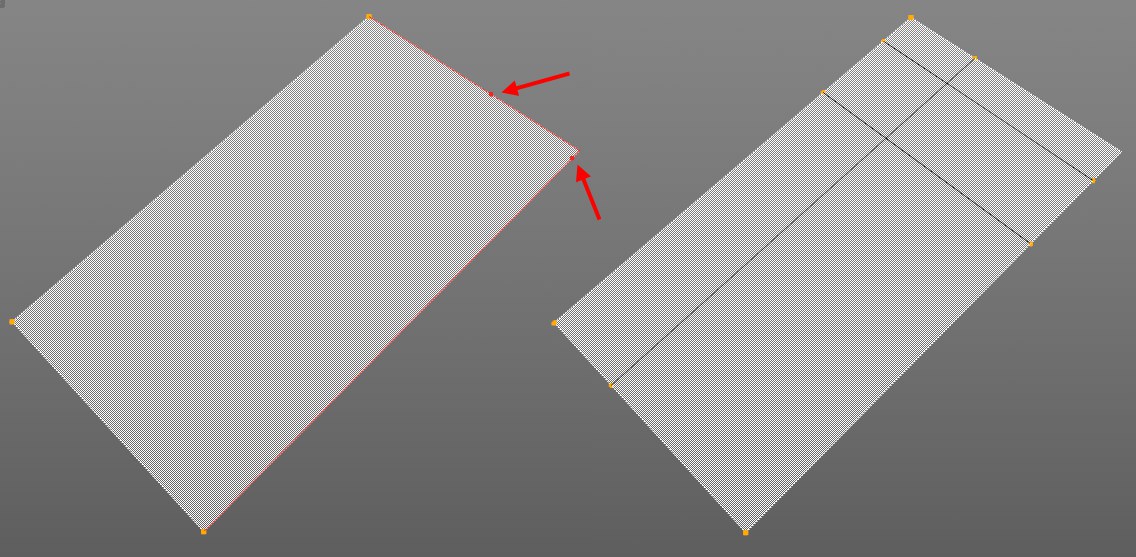

여러분은 또한 커서를 빨간 포인트가 나타날 때까지 핸들이 없는 코너 주위의 엣지들을 따라 움직여서 간단히 가이드라인을 생성할 수 있습니다. 여기에서 가이드 평면의 자식 오브젝트를 만들 평행 가이드라인을 떼어낼 수 있습니다. 필요하다면 여러분은 이 방법으로 추가적으로 기본 작업 면을 생성할 수 있습니다.

라인모드

가이드 라인은 어떤 방향으로 무한대 길이를 가질 수 있고, (하프라인은 한 지점으로부터 시작해서 하나의 방향으로만 늘어나게 할 수 있고 또는 시작점과 끝점을 가지는 세그먼트로 생성됩니다.

공간적 모드

• 라인: 2개의 추가적인 가이드라인이 가이드라인의 수직으로 축 십자 형태로 표시됩니다.
• 평면: 2개의 추가적인 가이드라인이 평면에 수직으로 표시됩니다.

사이즈 X [0..+∞m]
사이즈 Z [0..+∞m]

타입이 서페이스로 설정된 경우, 이 두 설정을 사용하여 평면의 크기를 정의할 수 있습니다. 타입을 라인으로 설정하면 사이즈 Z 값이 두 핸들 사이의 거리를 정의합니다.

축 중심의

타입이 평면으로 설정되고 공간적 모드일 때에만 사용이 가능합니다. 세가지 가이드라인이 중앙에 위치하고 대칭을 만듭니다.
