Etiqueta de Controlador Básico EtiquetaPropiedades de la Etiqueta
En este menú, puedes elegir que parámetro es usado como manejador. Asegúrate que esta etiqueta pertenece al objeto cuyo parámetro quieres usar como manejador. Los parámetros disponibles aquí variarán dependiendo de que valores están disponibles para el objeto en la pestaña Propiedades del Objeto y en la pestaña Datos de Usuario que tiene los datos del tipo de valor o vector. Los siguientes parámetros están siempre disponibles:
Aquí puedes elegir cual de los tres valores en el vector es usado como controlador. Los valores X, Y y Z están disponibles. Este campo sólo está disponible si el tipo de datos del parámetro controlador es un vector y no está integrado en la interface como un campo de vector 2D.
Define el límite inferior para el rango de valores que quieras usar para el controlador. Este campo sólo está disponible si el tipo de datos del parámetro controlador es un vector y no está integrado en la interface como un campo de vector 2D.
Define el límite superiorr para el rango de valores que quieras usar para el controlador. Este campo sólo está disponible si el tipo de datos del parámetro controlador es un vector y no está integrado en la interface como un campo de vector 2D.
Define el número de cuadrículas de la configuración de la cuadrícula en la dirección X, en otras palabras, horizontalmente.
Define el número de cuadrículas de la configuración de la cuadrícula en la dirección Y, en otras palabras, verticalmente. Este campo sólo está disponible si el tipo de datos del parámetro controlador es un vector y no está integrado en la interface como un campo de vector 2D.
tipo de datos del parámetro controlador es un vector y no está integrado en la interface como un campo de vector 2D.
La malla Configurar es el corazón del la etiqueta manejador. Si el parámetro manejador tiene un tipo de valor flotante, o es un valor único de un vector, la malla Configurar se muestra como una línea unidimensional. La malla sólo se mostrará como una malla bi-dimensional si el parámetro es un campo de vectores 2D.
Puedes encontrar de ayuda pensar en la malla como un esquema de una regla (si es unidimensional) o un campo de vectores 2D, donde un nodo representa el estado del objeto manejador cuando el manejador está en la posición del nodo.
Cada nodo de la malla puede manejar diferentes parámetros para el objeto manejador o la etiqueta. Los nodos que no manejan un parámetro por si mismos pueden influir como los valores de los parámetros manejados de nodos vecinos son mezclados.
Para elegir que parámetros debe manejar un nodo, haz click en el nodo. El nodo aparecerá marcado. Un nodo que maneja un parámetro está coloreado en naranja. Cada nodo que no maneje un parámetro y no influya en los parámetros manejados por otros nodos se mostrará con cuadrado gris. Si, por otro lado, el nodo mezcla dos nodos vecinos (Opción Mezclar activada), el nodo es mostrado como un cuadrado gris grande.
Esta opción asegura que no se excede el máximo valor de salida. Supón que tienes un cubo cuya posición X debe manejar una etiqueta morph en particular. Puedes decidir que el máximo valor será alcanzado cuando el cubo tenga una posición en X de 100. En esta posición la etiqueta morph estará en 100%. Sin embargo ¿Qué pasaría si el cubo se mueve a una posición de 200? Si ajustar está activado, la etiqueta morph seguiría yendo a 100%, si no iría a 200%
Arrastra y suelta el objeto o etiqueta que tenga el parámetro que quieras que sea manejado en este campo, como por ejemplo una etiqueta morph.
Define si el nodo seleccionado debe manejar un solo parámetro o varios.
Este modo sólo maneja un solo parámetro. Pero tiene más opciones disponibles para controlarlo.
Este modo permite que un nodo controle varios parámetros pertenecientes a un objeto o a una etiqueta. Estos parámetros son manejados de forma relativa a su valor en ese momento.
Aquí encontrarás una lista de todos los parámetros que pueden ser manejados por el objeto conductor o la etiqueta. Si el Modo está como Lista Relativa, un nuevo parámetro es añadido a la lista cada vez que selecciones un valor. La nueva lista tiene una casilla de validación el cual permite desactivar el valor del manejador. La lista también tiene un controlador que permite ajustar el valor para el valor del parámetro manejado relativo a su valor actual cuando el valor del parámetro maneador está en la misma posición que el nodo.

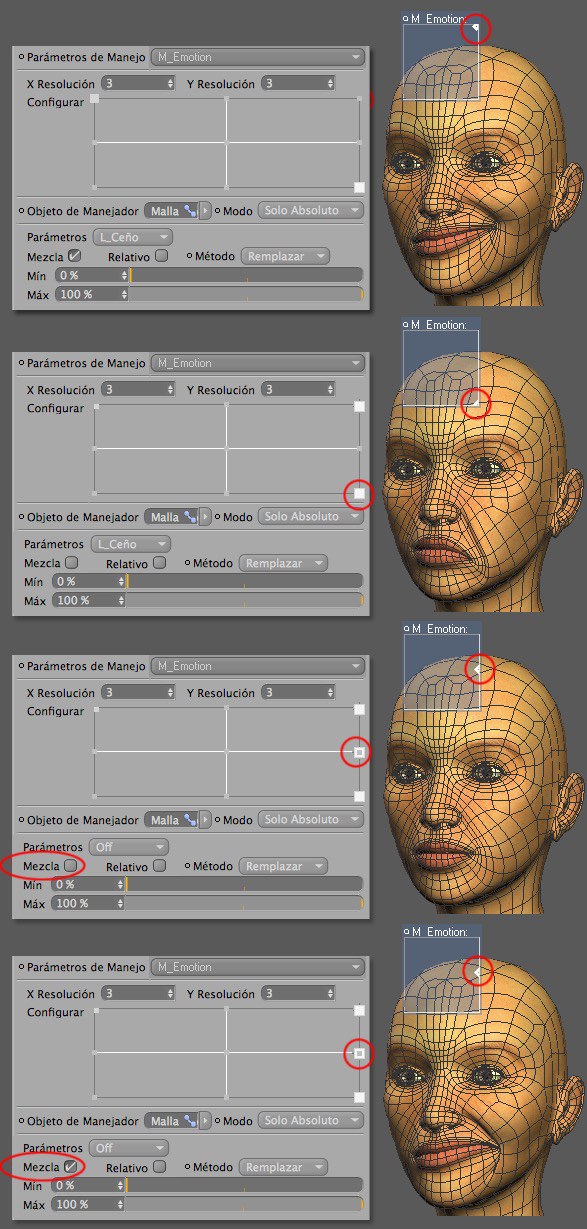

Define si el parámetro manejado se mezcla con los parámetros manejados por nodos vecinos. Puedes ajustar esta opción para nodos que no son manejadores para controlar como los nodos vecinos son mezclados cuando el valor del parámetro manejador está en su posición. Esta opción sólo está disponible cuando el Modo está como Sólo Absoluto. En la siguiente imagen puedes ver un ejemplo de la influencia del nodo.
Ajusta el valor para este parámetro de una forma relativa a su valor actual. Esto permite que varios nodos (incluidos aquellos que están en otras etiquetas manejador) influyan en el parámetro. Esta opción sólo está disponible cuando el Modo está como Sólo Absoluto.
Aquí podrás elegir entre tres métodos los cuales definen como el parámetro manejado se debe comportar respecto al valor en ese momento del parámetro. Esta opción sólo está disponible cuando el Modo está como Sólo Absoluto.
Reemplaza el valor en ese momento del parámetro manejado. Este método sobrescribe la influencia de todos los nodos que influyen en el parámetro, ya sea en esta etiqueta manejador o en otra.
Añade el valor definido por el parámetro manejador al valor actual del parámetro.
Multiplica el valor definido por el parámetro manejador al valor actual del parámetro.
Define el valor mínimo usado por el parámetro manejador cuando el valor del parámetro está entre el nodo seleccionado y un nodo vecino. Esto corresponde a la influencia del nodo seleccionado cuando el valor corresponde a un nodo vecino. Si la opción Mezclar está activada para este nodo vecino, esto corresponde a la posición del siguiente nodo.
Define el valor para el parámetro manejador cuando el valor está en el nodo seleccionado.
