Propiedades de la Etiqueta

Dibujar

Este parámetro define si se mostrarán los limitadores en la ventana del editor.

Asignar

Pulsando este botón se conectarán los puntos de guías o spline seleccionados con limitadores, los cuales a su vez están conectados por el otro extremo a los puntos en la geometría.

Liberar

Pulsa este botón para liberar los puntos de guías o spline seleccionados de los limitadores.

Limpiar

Pulsa este botón para eliminar todos los limitadores.

Objeto

Arrastra un objeto poligonal desde el Gestor de Objetos a este campo. Se añadirán los limitadores entre los puntos del objeto y los puntos de las guías o spline seleccionados.

Influencia [0..100%]

Usa este parámetro para definir la fuerza de los limitadores. Un valor de 0% desactivará los limitadores, 100% no permitirá ningún movimiento y los puntos permanecerán fijos. Puede verse la Influencia como unos muelles que están colocados entre los puntos fijados y los puntos limitados.

Desfase [-∞..+∞%]

Desfase te permite mover los puntos fijados en la dirección de las líneas de limitación. Este desfase se mostrará en el editor. Un Desfase de 0 fijará los puntos directamente sobre el objeto.

Mapa de Influencia
Mapa de Desfase

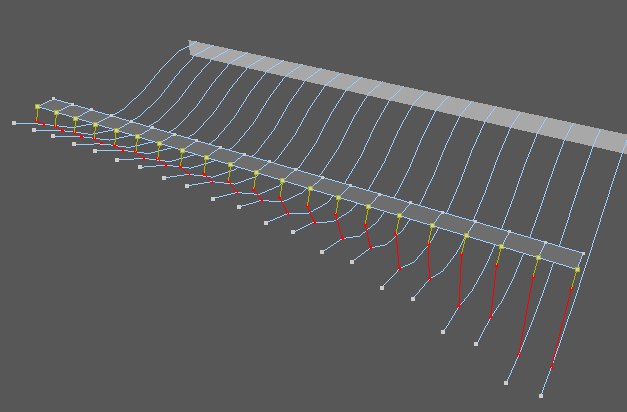

Se ha usado un mapa de vértices para definir la influencia: de izquierda 100% (amarillo) a derecha, 0% (rojo).

Pueden colocarse Etiquetas de vértices en estos campos. Podemos usar un mapa de vértices para definir la cantidad de Influencia y Desfase sobre cualquier limitador adherido a la superficie de un objeto. El porcentaje de los parámetros Influencia y Desfase de arriba define los límites para cada uno de estos parámetros.
