Ajuste

La pestaña Ajuste permite realizar varios ajustes en las líneas. Por ejemplo, puedes desfasar las líneas de la geometría, rotarlas en el espacio 3D y alargar las líneas más allá.

 Trazo

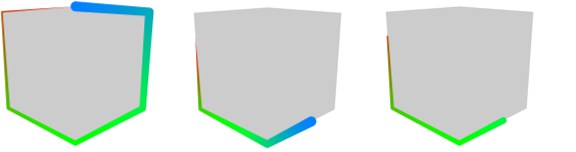

Trazo original (izquierda), redimensionado con Recalcular activado (centro) y redimensionado con Recalcular desactivado (derecha). Para el cubo del centro y de la derecha se han establecido Inicio y Fin a 40% y 80% respectivamente.

Reescalar Trazos
Inicio [0..100%]
Variación [0..100%]
Fin [0..100%]
Variación [0..100%]
Recalcular

Para acortar las líneas, activa la opción Reescalar Trazos y establece los valores Inicio y Fin para controlar el inicio y fin de las líneas mediante un porcentaje de su longitud original. Usa los valores Variación para variar el inicio y fin de cada línea. Activa la opción Recalcular para ajustar las propiedades del trazo como el color y grosor al inicio y fin del trazo.

 HSV

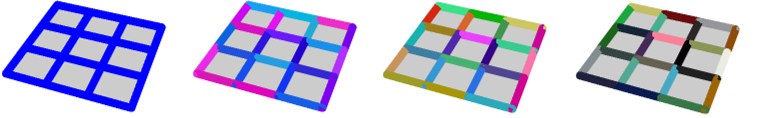

De izquierda a derecha: líneas originales y todos los valores de HSV establecidos a 20%, 50% y 100%.

H [0..100%]

S [0..100%]
V [0..100%]

Las configuraciones de HSV varían el color de cada trazo (o segmentos de líneas si trazos están desactivados) basándose en una variación del porcentaje del color original. Puedes introducir un porcentaje separado para tono (hue) (H), saturación (S) y valor (V). 0% significa que no hay variación, 100% significa una variación máxima.

 Desfase en Pantalla

De izquierda a derecha: trazo original, con desfase de Inicio, con desfase de Inicio o Fin, con desfase positivo X e Y.

Inicio [-∞..+∞]
Variación [0..100%]
Fin [-∞..+∞]
Variación [0..100%]
X [-∞..+∞]
Variación [0..100%]
Y [-∞..+∞]
Variación [0..100%]

Las opciones Inicio y Fin desfasan la línea en base a la dirección de las normales en el inicio y el fin de la línea (los tanques de petróleo del centro). Además puedes desfasar el trazo usando los campos X e Y, que definen la cantidad de pixeles con los que se desfasará el trazo en las direcciones X e Y de la pantalla del ordenados (el tanque de petróleo de la derecha). Los campos Variación varían el desfase por trazo. 0% significa que no hay variación, 100% significa una variación máxima.

 Transformación 2D

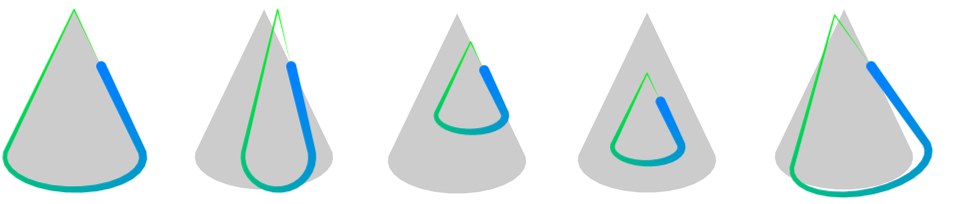

1 Trazo Original; 2 Trazo con Escala X, 3 y 4 Trazo escalado con pivote Inicio (3) y pivote Centro (4); 5 Valor de Rotación establecido a 10º.

Pivote
Escala X [-∞..+∞%]
Variación [0..100%]
Escala Y [-∞..+∞%]
Variación [0..100%]
Rotación [-∞..+∞°]
Variación [0..100%]

La opciones de Transformación 2D escalan y rotan las líneas en las dos dimensiones de la pantalla del ordenados. La opción Pivote define el centro de la rotación y el escalado: Inicio y Fin para el inicio o fin de la línea, Centro para el centro de la línea, u Objeto para el centro del objeto. Los campos Variación varían la escala y rotación por línea. 0% significa que no hay variación, 100% significa una variación máxima.

 Llegar más allá

Usa Llegar más allá para añadir extensiones a las líneas. Imagen © 2003 por Artur Bala.

Relativo
Inicio [0..100%]
Inicio [-∞..+∞]
Variación [0..100%]
Fin [0..100%]
Fin [-∞..+∞]
Variación [0..100%]

Las opciones de Llegar más allá añaden extensiones rectas a las líneas. Los campos Inicio y Fin definen la longitud de las extensiones al inicio y al final de la línea, bien como un porcentaje de la longitud de la línea (Relativo activado) o bien en pixeles (Relativo desactivado). Los campos Variación varían la longitud de las extensiones por trazo. 0% significa que no hay variación, 100% significa una variación máxima.

 Transformación 3D

1 Original; 2 Movimiento con P.X y P.Y; 3 Movimiento con P.Z (es decir, más o menos cerca de la cámara); 4 Escala con S.X y S.Y; 5 Rotación con R.H y R.P.

Transformar
P [XYZ m]
S [XYZ ]
R [HPB °]

Estas opciones cambian la posición (P), escala (S) y rotación (R) de las líneas en tres dimensiones. La opción Transformación activa o desactiva la transformación.
